Инструкция по эксплуатации Wilo Drain FA FKT49
Страница 23
5- 4
В канализационных насосных станциях напорный трубопровод, как правило,
идет вверх. При выключении насоса твердая взвесь (например, песок),
содержащаяся в перекачиваемой жидкости, оседает вниз в напорном
трубопроводе и на всех препятствиях. Поэтому обратный клапан должен быть
установлен таким образом, чтобы оседающие частицы не откладывались на
нем и не мешали функционировать. Это означает выполнение следующих
требований:
Установка
обратного клапана*
1.
Не желательно устанавливать обратный клапан в вертикальной части
трубопровода, чтобы исключить оседание частиц на нем. Нарушения
функционирования могут проявляться в виде неравномерной подачи,
вибрации подвижных частей обратного клапана, уменьшении прохода
и обратного потока жидкости. В дальнейшем может произойти полная
блокировка обратного клапана. В худшем случае обратный клапан
вообще перестанет открываться, что приведет к нарушению
функционирования всей станции. При наличии длинного напорного
трубопровода обратный клапан всегда необходимо располагать в его
горизонтальной части.

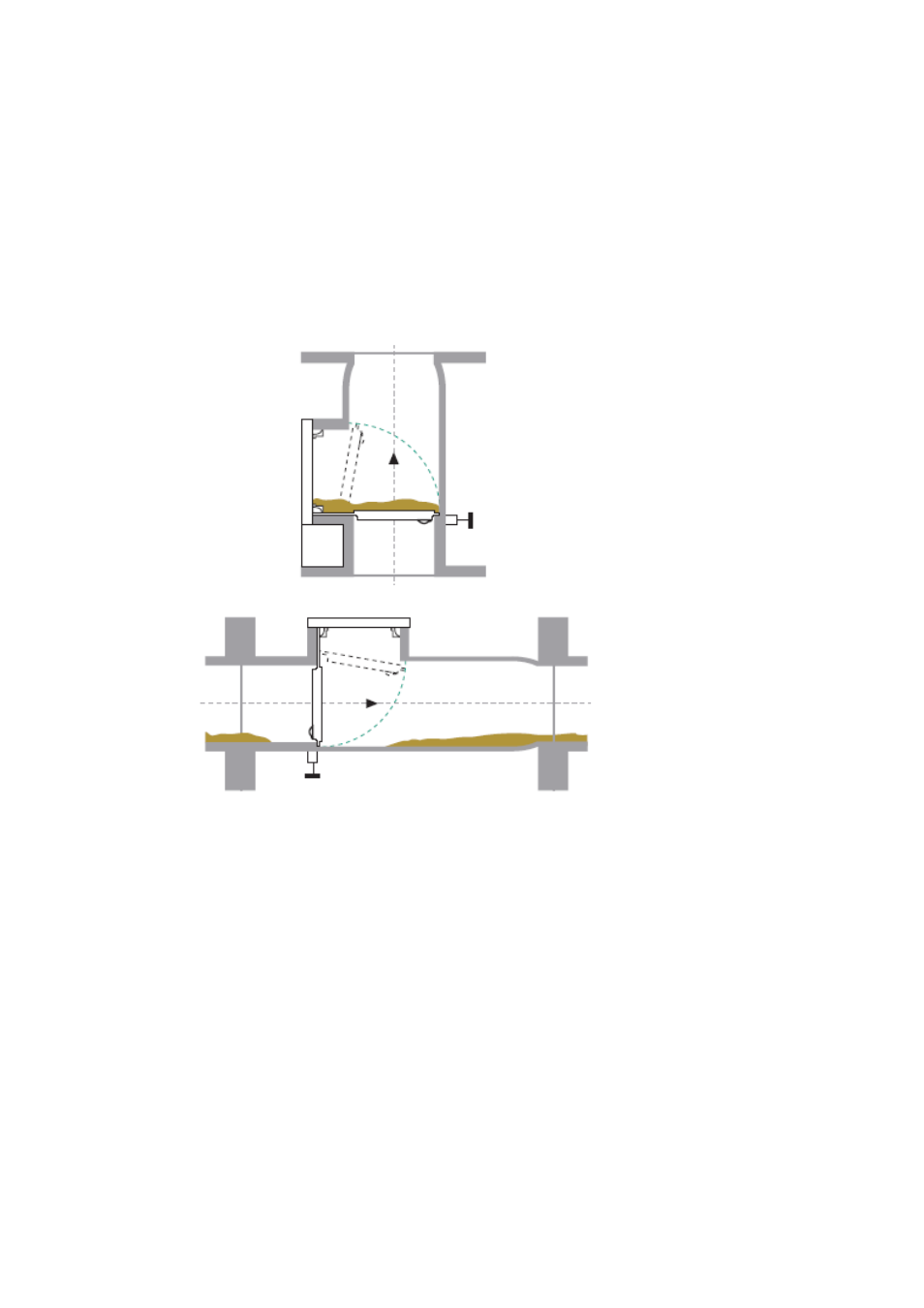

Рис 8. Твердая взвесь на обратном клапане.
Рис 9. Твердая взвесь оседает на трубе.
2.
Обратный клапан и запорная арматура должны монтироваться таким
образом, чтобы обеспечить к ним легкий доступ для проверки и
очистки. При возможности запорную арматуру необходимо
располагать в отдельном колодце.
3.
Если нет возможности смонтировать обратный клапан на
горизонтальной части напорного трубопровода и/или напорный
трубопровод короткий, то можно смонтировать обратный клапан в
наивысшей точке вертикальной части напорного трубопровода. Не
допускается размещение обратного клапана непосредственно на
насосе, то есть в нижней части напорного трубопровода.
* не входит в объем поставки насоса.
