DrainLift Box
Инструкция по монтажу и эксплуатации
8

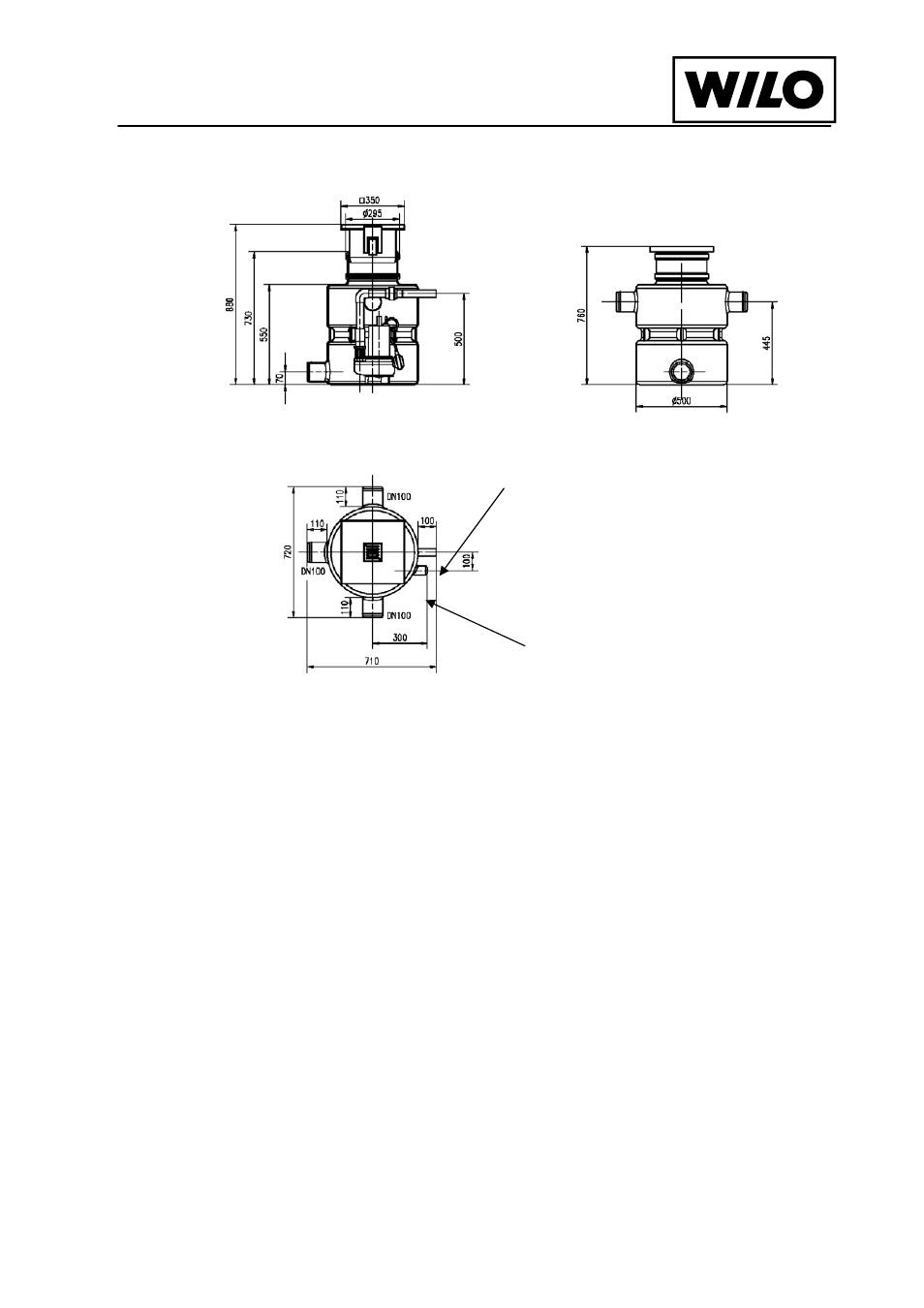

Рис. 2 Схема установки DrainLift Box 40
5.1 Подключение трубопроводов
Q
Монтаж всех трубопроводов должен обеспечивать отсутствие напряже-
ний и звукоизоляцию. Следует исключить воздействие на установку лю-
бых сил и моментов, трубы должны быть так установлены и зафиксиро-
ваны, чтобы силы сжатия и растяжения не воздействовали на установку.
Q
Входящие трубопроводы следует проложить так, чтобы обеспечить слив
самотёком без сужений труб.
Q
Все подключения должны выполняться герметично. При выполнении со-
единений посредством хомутов их следует правильно затянуть (момент
затяжки не более 5 Нм!)
Q
В подводящей линии перед резервуаром, а также за обратным клапаном
напорной линии необходимо дополнительно установить запорный вен-
тиль.
5.1.1 Напорный трубопровод
Напорный трубопровод и все смонтированные части должны с
запасом выдерживать создаваемое в процессе работы давление.
Для защиты от возможного обратного подпора из общественного коллектора
напорный трубопровод следует выполнить в виде петли, нижняя кромка ко-
торой должна находиться на максимальной высоте над уровнем обратного
подпора данного района (обычно это уровень улицы) (см. рис. 9).
Напорный патрубок DN 40
Патрубок DN50
