7.2.2 Монтаж насосов
Выполнять монтаж согласно инструкции по монтажу и эксплуатации насосов!
Установить насосы согласно рис. 4 и выверить согласно монтажному плану (рис. 2,
см. приложение). Если во всасывающем трубопроводе насоса не используется
запорная задвижка (опциональная принадлежность), то соответственно соблюдать
расстояние до резервуара.

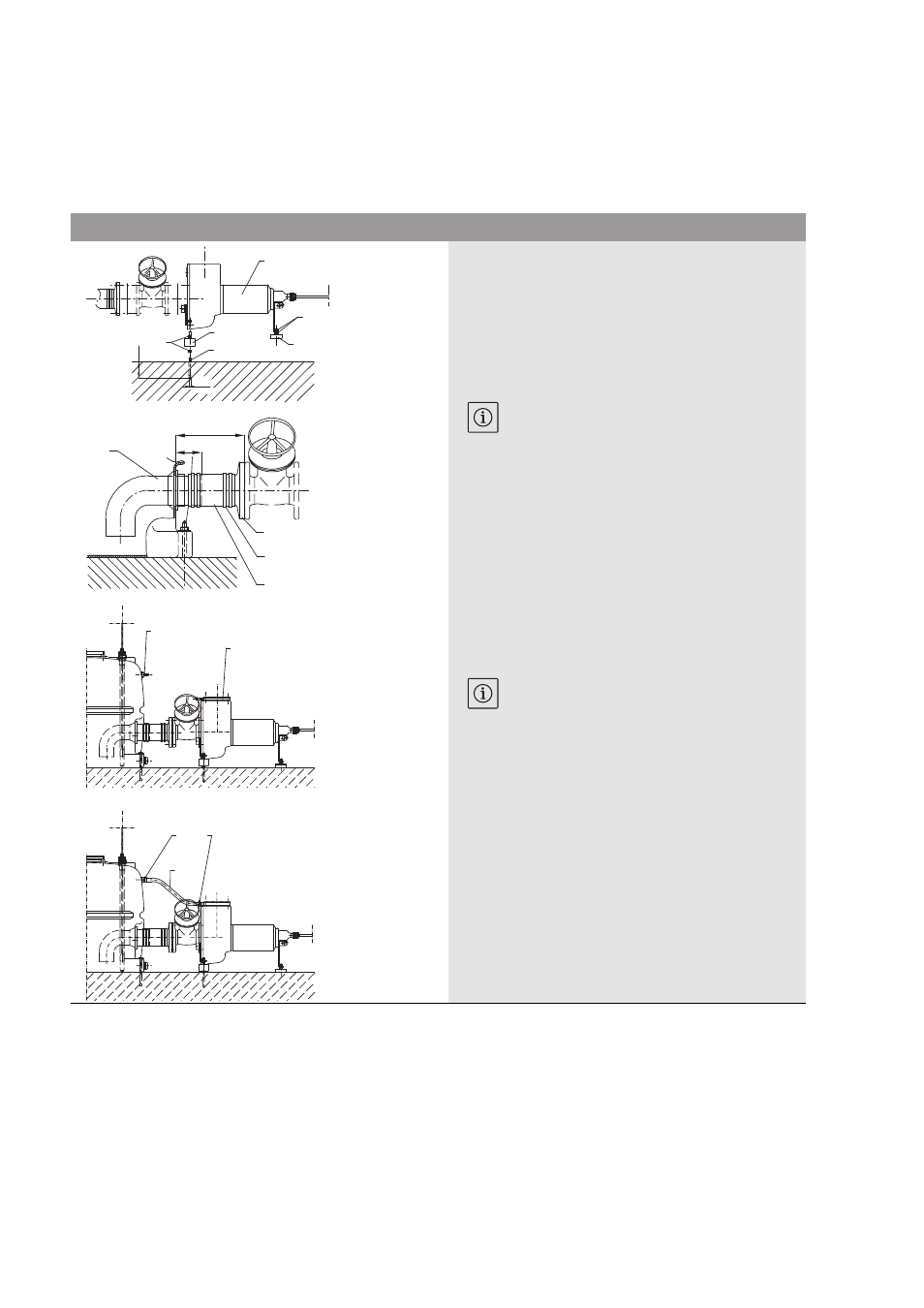

Рис. 4: монтаж насосов
Посредством прилагающегося крепежного материала
зафиксировать насосы на полу (рис.. 4).
• Обозначить положение отверстий в фундаменте пола
для дюбелей (поз. 1.1)
• Просверлить отверстия (∅ 12 мм, глубина 85 мм)
в полу
УКАЗАНИЕ:
Соблюдать расстояние между насосами и
резервуаром согласно монтажному плану —
это важно для установки коллектора (прина-
длежности)!
• Установить на дюбели насосы с вибропоглощающей
опорой (поз. 1.2) и выверить с помощью ватерпаса.
Установить задвижку (принадлежности!), если име-
ется, на сторону всасывания насоса.
• Установить соединение с всасывающей трубой
(поз. 2.1) при помощи фланцевого переходника
(поз. 12.1) и шланга (поз. 12.2).
• Тщательно затянуть шланговые хомуты (поз. 12.3),
момент затяжки 5Нм!
УКАЗАНИЕ:
Всасывающая труба должна горизонтально
входить в резервуар — выполнить дополни-
тельную юстировку вибропоглощающей
опоры (поз. 1.2; 1.3; 1.4)!
• Установить фланец воздухоотвода (поз. 11.1) и прила-
гаемое плоское уплотнение на насос
• Подключить прилагаемый коннектор DN 19 (поз. 11.3)
к фланцу воздухоотвода и патрубок для подключения
шланга резервуара (поз. 11.2) к резервуару.
• Тщательно затянуть шланговые хомуты (поз. 11.4),
момент затяжки 5Нм
