Конвертер сигналов 0(2) – 10 В / 0(4) – 20 мА
________________________________________________________________________________
1 ‐
1. Общее
Установка и обслуживание проводить только квалифицированным персоналом!!!
Перед началом установки конвертера сигналов шкаф управления насосами необходимо
выключить.
Этот комплект для использования только вместе с CC-системой
Это дополнительный документ необходимо использовать только вместе с инструкцией по
монтажу и эксплуатации CC-систем.
2. Технические данные
Напряжение: 24V
DC
+/-10%
Номинальный ток:
макс. 60 мА
Сечение клемм:
0,5-2,5мм²
Размеры: 24
х 72 х 94 мм
Вес: 80
г
Вход:
0 (2) – 10 В DC, макс. 12 В DC
Входное сопротивление: 1
МОм
Выход:
0 (4) – 20мА DC
Сопротивление нагрузки: 600
Ом
Точность: 0,2
%
3. Принцип действия
Конвертер сигналов преобразует сигнал напряжения на входе от 0 до 10 Вольт в сигнал
тока на выходе от 0 до 20 миллиампер.
4. Конструкция конвертера сигналов
Смотри вложенную инструкцию.

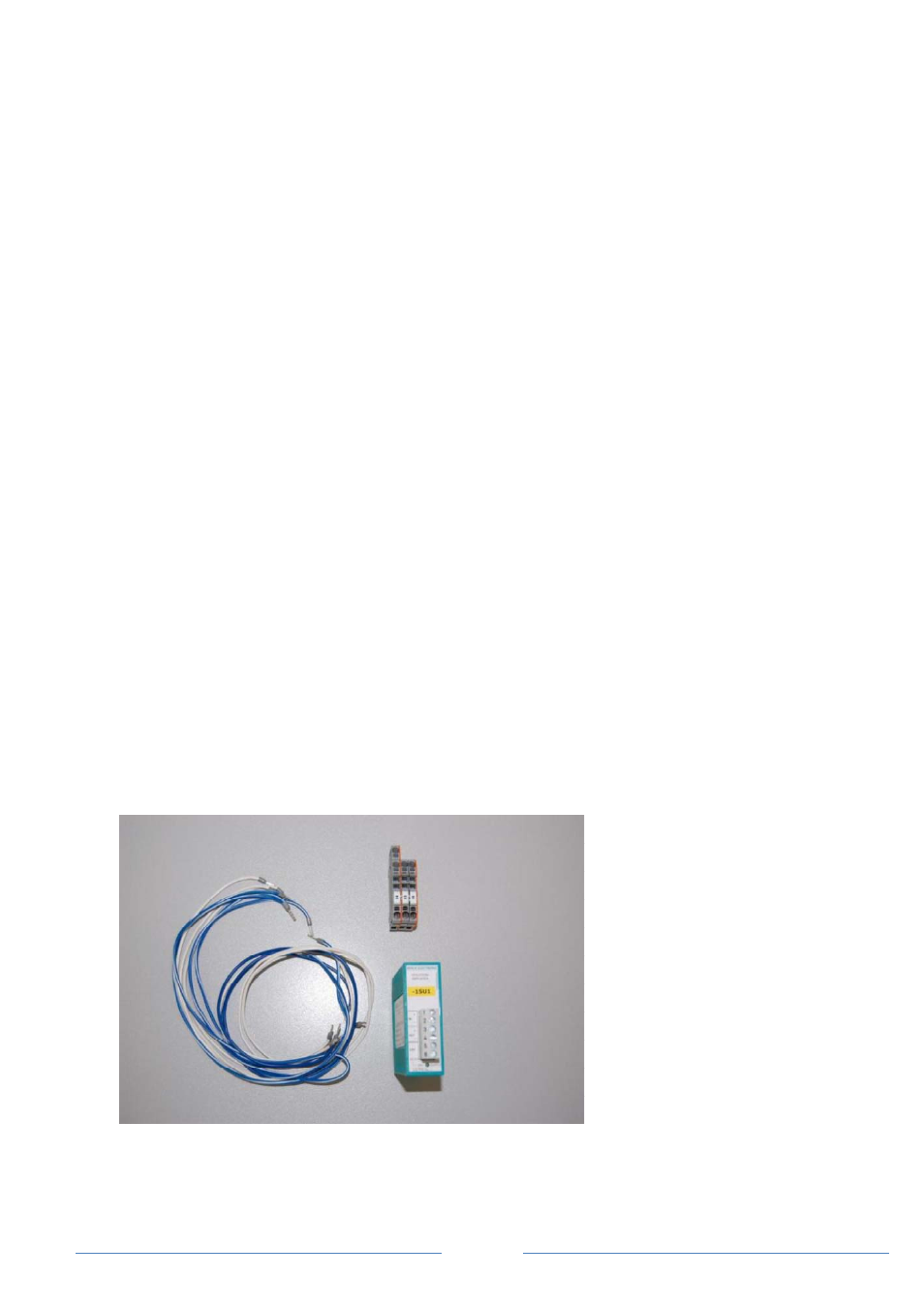

5. Объем поставки
Конвертер сигналов.
Провода для подключения.
Клеммы.
