Реле PS 2 DF
8-1
8
Реле PS 2 DF
8.1
Использование по назначению, области применения
Реле используется для защиты электродвигателей. Оно контролирует порядок чередования фаз и сим-
метрию в трехфазной сети без нейтрального провода.
Запрещается установка и использование реле во взрывоопасных зонах!
8.2
Технические данные

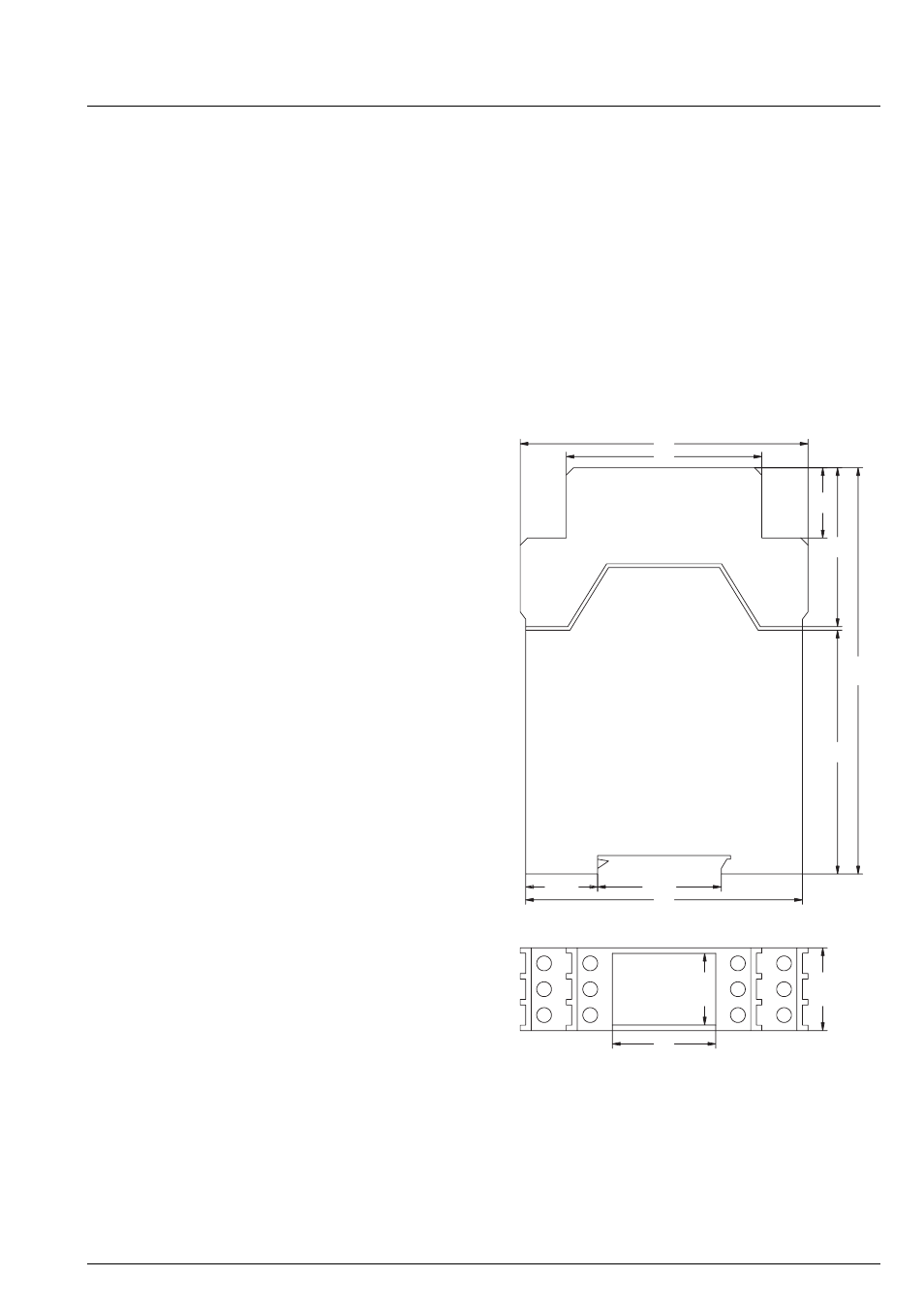

Рис. 8-1:
Размерный чертеж «Реле PS 2 DF»
8.3
Описание принципа работы
Контроль порядка чередования фаз:
Если 3 фазы присоединяются в правильной последовательности, реое притягивается. Если две фазы
перепутаны местами или отсутствует одна или несколько фаз, реле не притягивается.
Электропитание
Рабочее напряжение:
AC 400
В -15…+10 %
Частота:
50
Гц
Потребление
мощности:
ок. 3 ВА
Общие сведения
Размеры:
см. размерный чертеж
Вес:
ок. 200 г
Рабочая температура:
-20°…55 °C
Тип защиты по
DIN 40050
IP 40 (
корпус), IP 20
(
зажимы)
Вход
Асимметрия:
8…15 % (
заводская
настройка 15 %)
Светодиодный
индикатор:
загорается при
асимметрии
Выход
Выходные контакты:
1
переключающий
контакт
Коммутационная
способность норм.:
3 A, AC 15, 250
В
Коммутационная
способность, макс.:
8 A, 2000
ВА, AC 440 В
1 9. 5
3 3 .5
7 5
2 8
22
.4
19
.4
66
43
19
5 3
7 8
11
0
