Техническое обслуживание
E:\shares\Baprod\BA\subtec_m\mixers\r\tr2240\maintenance.fm
7-7

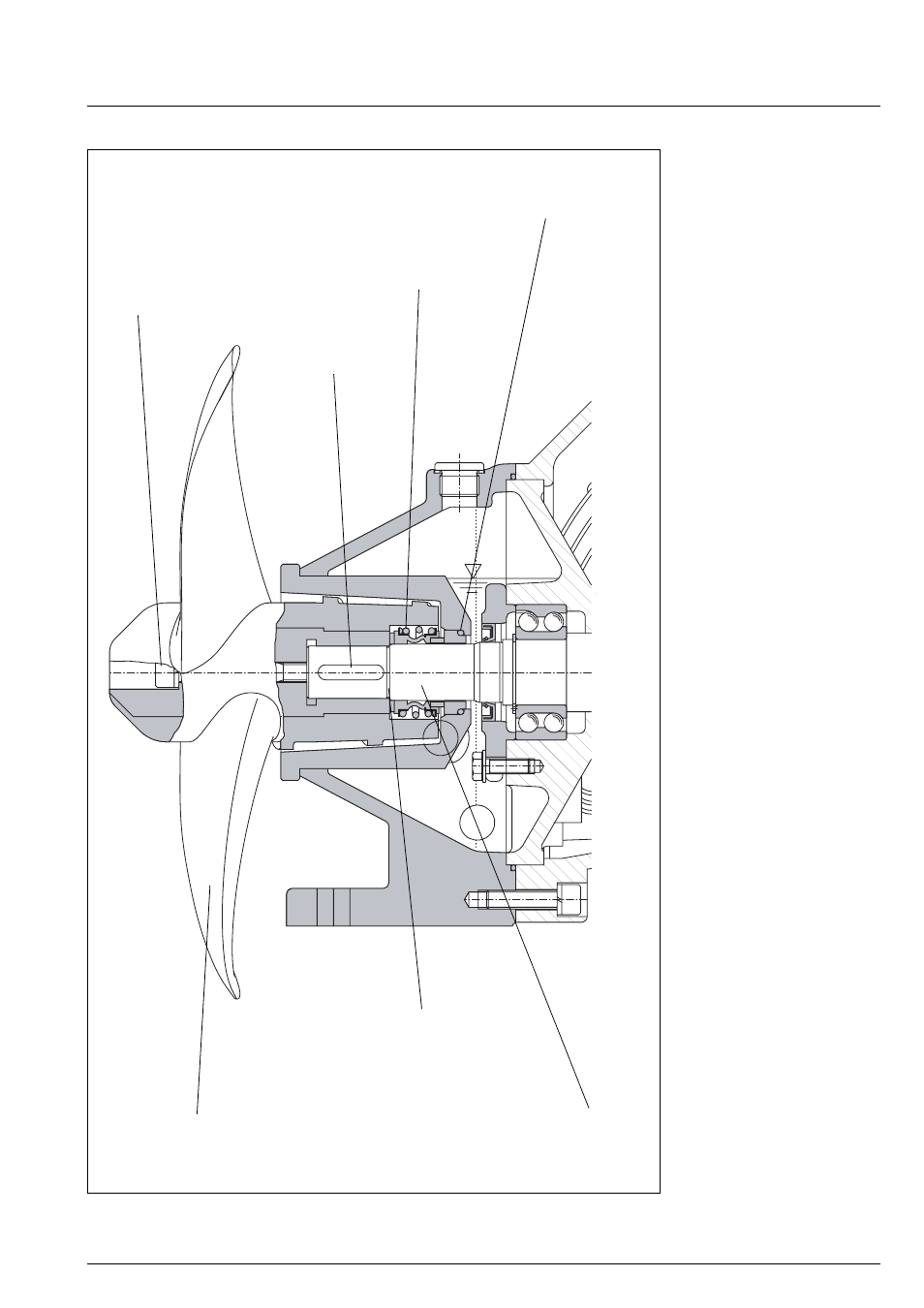

Рис. 7-3:
Замена крыльчатки и контактного уплотнительного кольца
7 Вал
6 Шпонка
4 Крыльчатка
Буртик вала
3 Крепежный болт
2 (5) Сильфонное уплотнение
1 (5) Ответное кольцо с клиновидной
манжетой или кольцо круглого сечения
с пружиной и контактным кольцом
