WILO-MPS. Инструкция по монтажу
14
Полярность подключения датчиков определить по
паспорту датчика и схеме внешних подключений.

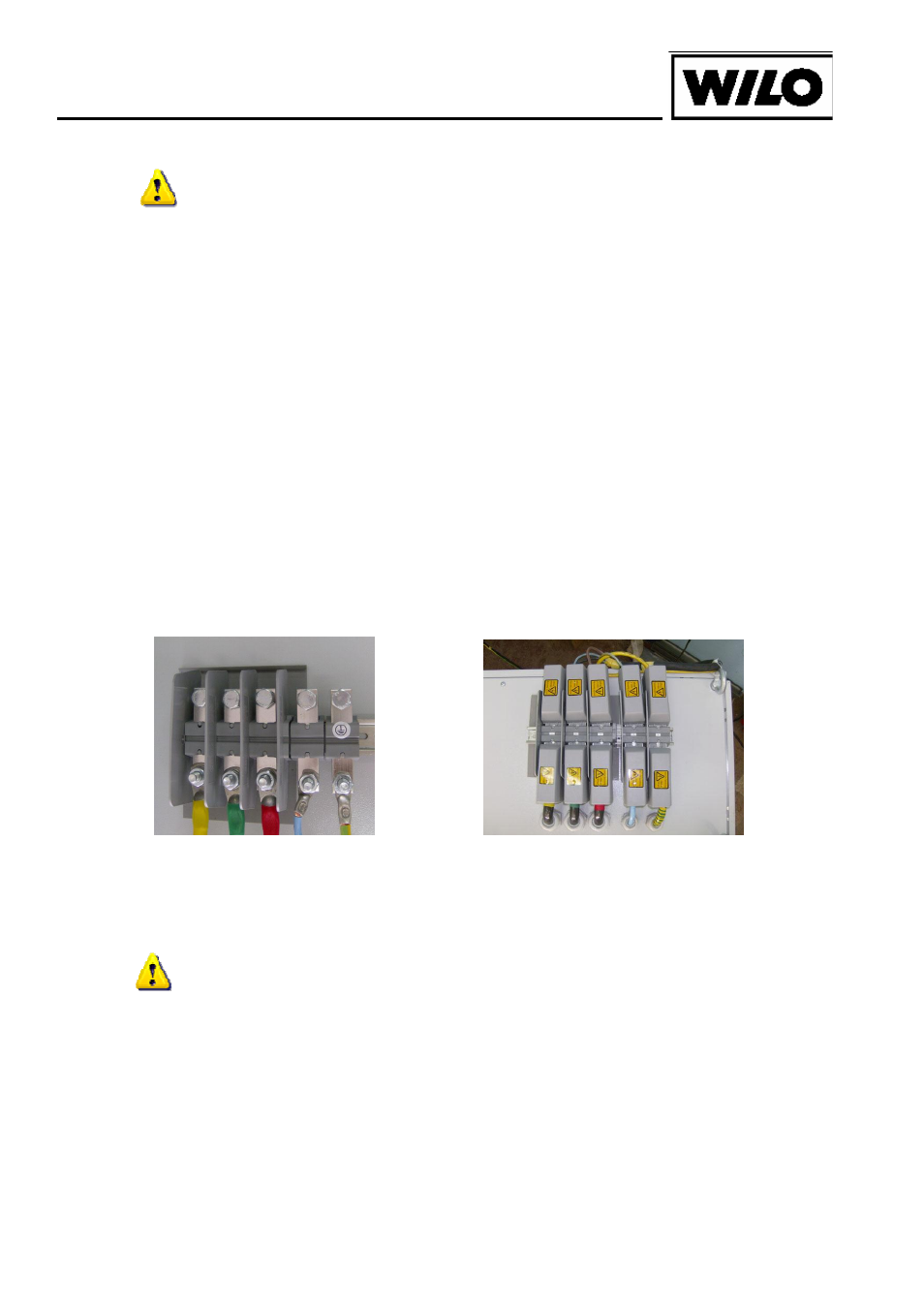

2.8. Подключение проводов питания
В
системах
управления
WILO-MPS
и
WILO-MPSW
используется пятипроводная схема подключения типа TN-С, TN-
S, TN-C-S.
Подключение проводов питания шкафа силовой коммутации
выполняется при помощи болтового соединения с клеммами
вводной коробки, размещенной в верхней части шкафа. Провода
должны
быть
предварительно
снабжены
медными
наконечниками и промаркированы соответственно фазам
питающей сети (клеммы подключения маркируются фаза А – 1,
фаза В - 2, фаза С – 3 или цветом фаза А – желтый, фаза В -
зеленый, фаза С – красный). Ввод проводников в коробку
производится через герметизирующие муфты.
Также в вводную коробку подключаются нулевой провод и
провод заземления.
При использовании четырехпроводного подключения
смонтировать перемычку между нулевым и заземляющим
проводником.
