530.00.00.000 РЭ
18

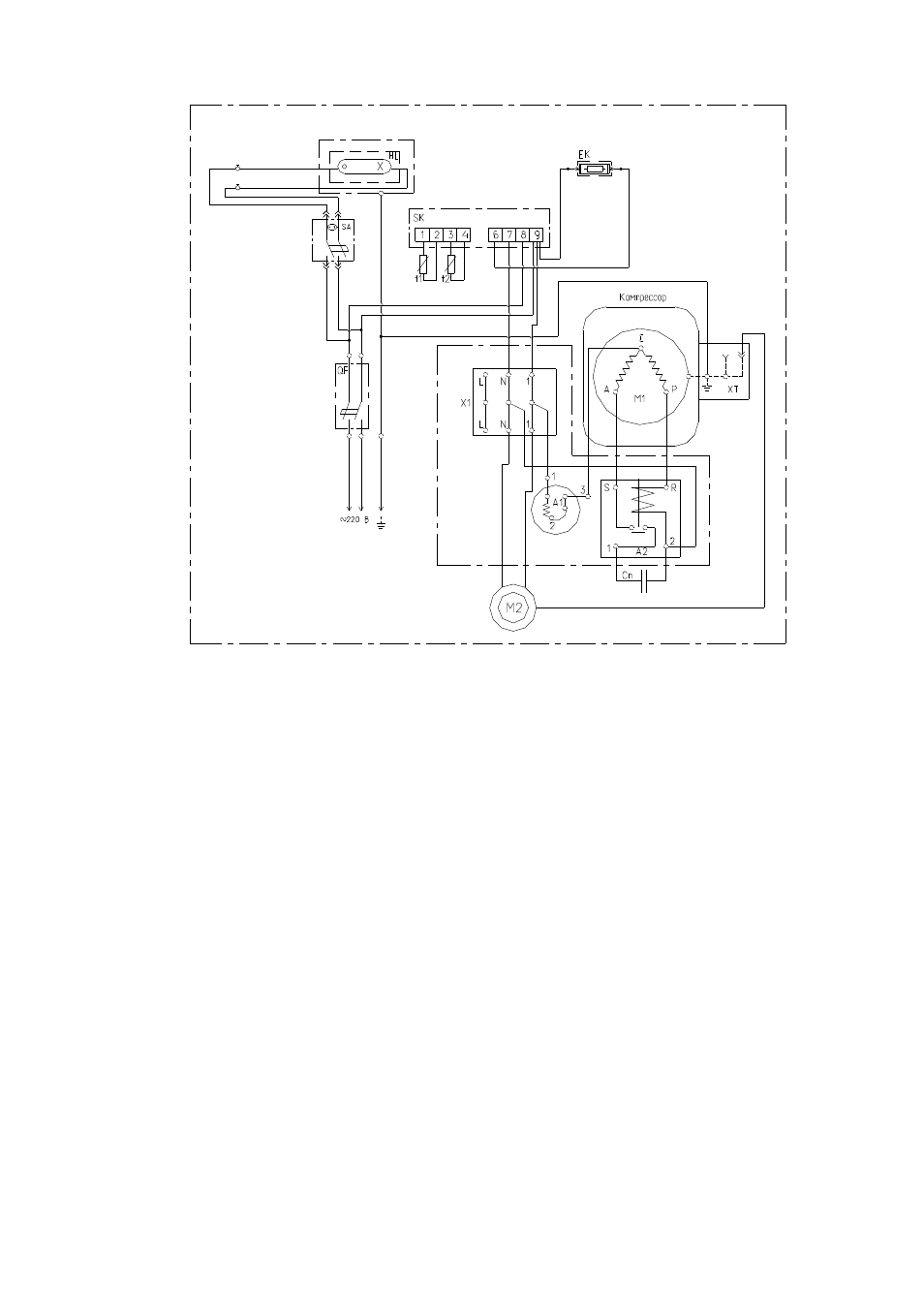

М1 – электродвигатель компрессора; ХТ – узел заземления; Р – вывод рабочей обмотки;
А – вывод пусковой обмотки; С – вывод общий; А1 – тепловое реле; А2 – пусковое
токовое реле; Х1 – клеммный блок; Сп – конденсатор пусковой; М2 – электродвигатель
вентилятора обдува конденсатора; SA – выключатель освещения;
SK – микропроцессорный блок управления ADVANCE F-032; QF – выключатель
автоматический; HL – лампа освещения 18 Вт; Т1 – термодатчик микропроцессорного
блока управления; Т2 – датчик оттайки испарителя;
Ек – ТЭН (нагреватель).
Рисунок 7 – Схема электрическая принципиальная витрины серий C и Q
