Инструкция по эксплуатации Watson-Marlow Bredel 20
Страница 42
Техническое обслуживание
42

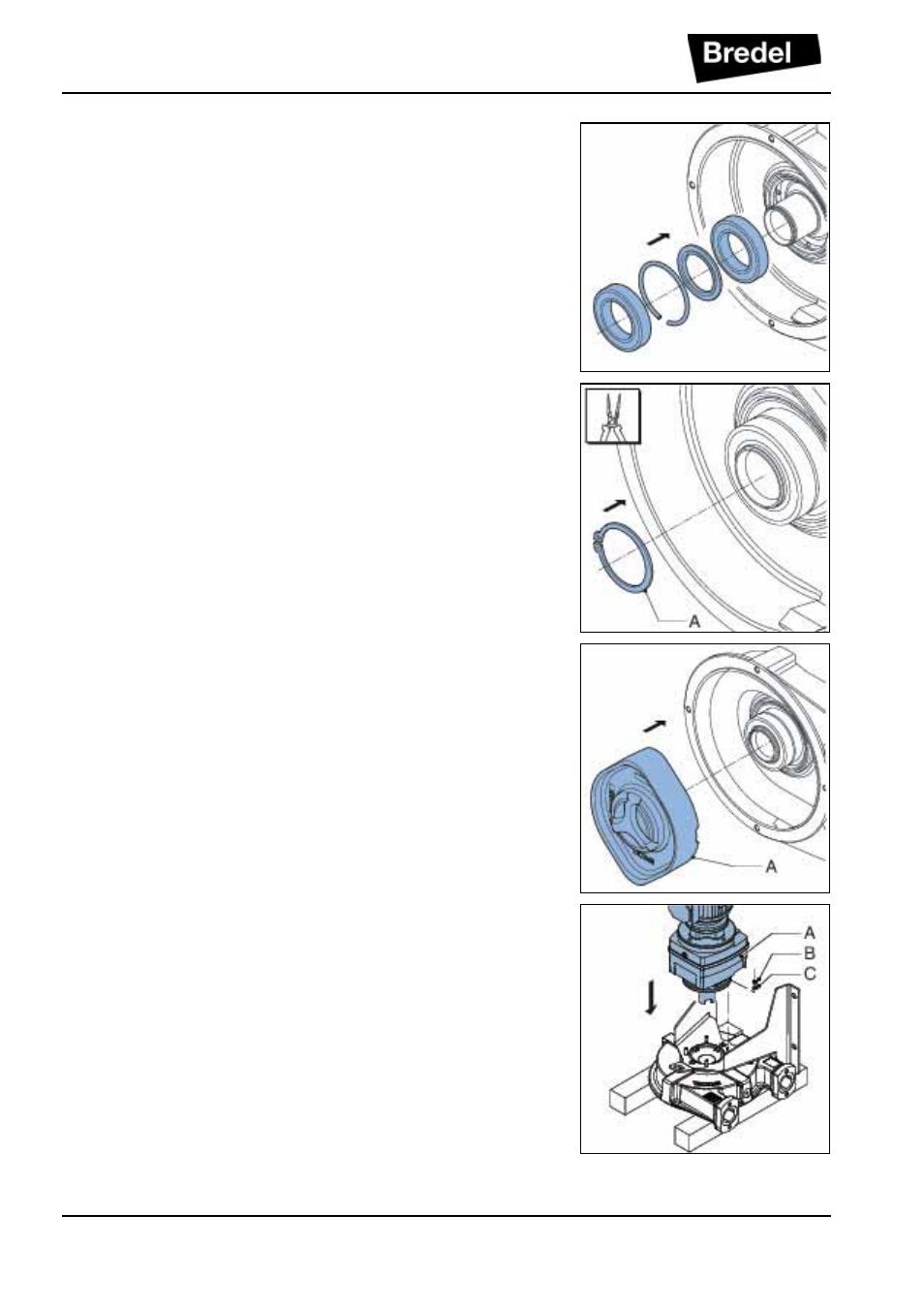

14.
Нанесите небольшое количество смазочного
материала на внутреннее кольцо (новых)
подшипников
и
основание
ступицы.
Установите подшипники и кольца.
Подшипники устанавливаются на ступицу с
небольшим
посадочным
натягом.
Напрессуйте подшипники на ступицу с
помощью прессового инструмента.
15.
Установите пружинное кольцо (A).
16.
Установите ротор (A). Ротор устанавливается
на подшипники свободно (со скольжением).
Напрессуйте ротор на ступицу, чтобы он
закрепился на стопорном кольце.
17.
Установите насос на две подставки.
18.
Установите привод (А) с гайками (В) и
шайбами (С). Затяните согласно указанным
параметрам затяжки. См. §
19.
Установите насос вертикально на подставке.
20.
Проверьте
положение
ротора.
При
необходимости прижмите ротор к ступице,
чтобы он закрепился на стопорном кольце.
