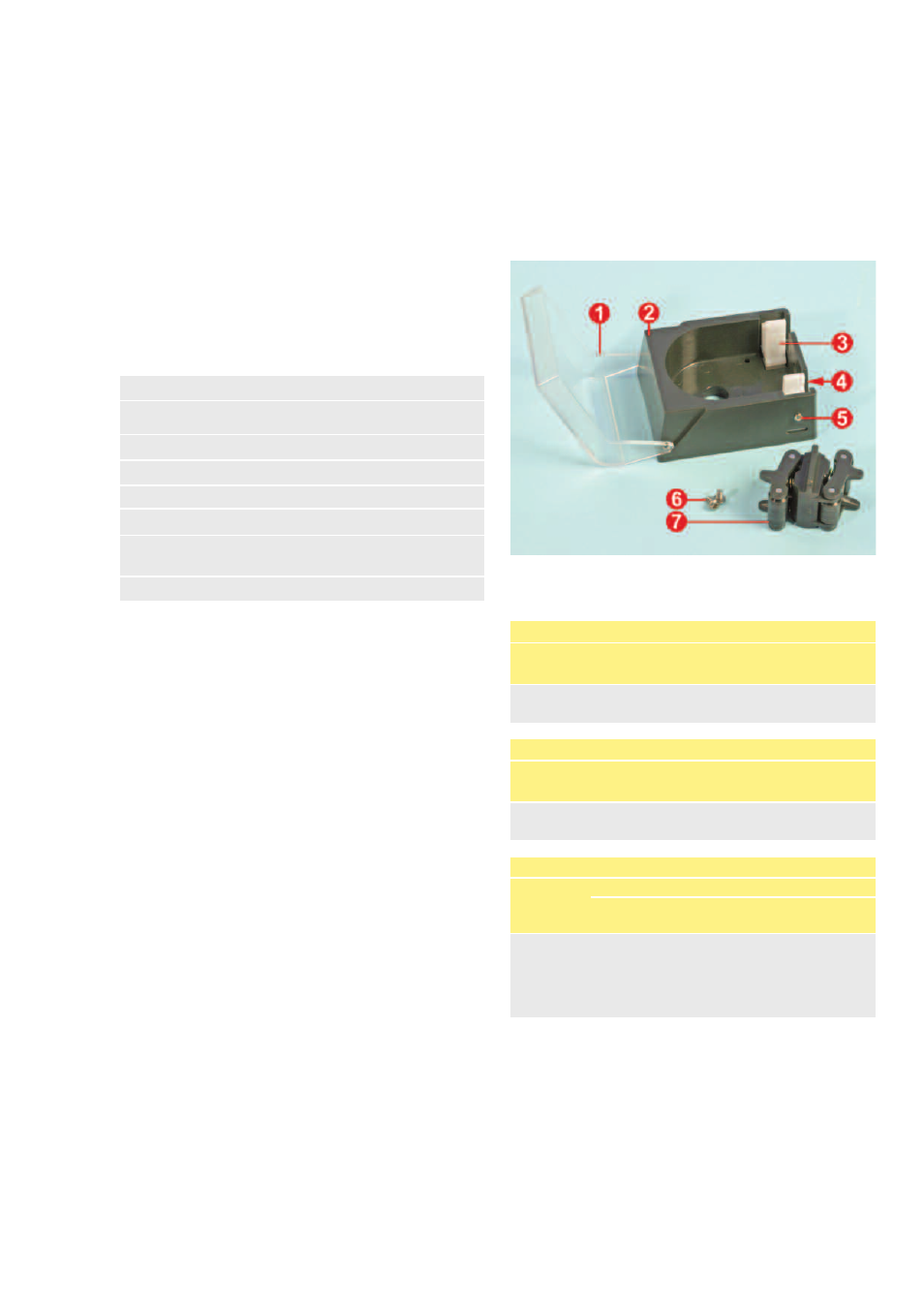

Насосная головка Watson-Marlow, модель 102R: инструкция по эксплуатации
3
013.7101.000
Насосная головка модели 102R
1
MN2645M
Защитная крышка насосной
головки
2
MN0534M
Трек
3
MNA0480A
Зажим
4
MN0119S
Пружина зажима
5
FN2313
Винт крепления зажима в треке
6
FN0076
Винты крепления насосной
головки на приводе
7
MNA0381A
Ротор для 8 мм вала в сборе
3.7 Рабочие
характеристики
насосной головки
модели 102R
Приведенные здесь усредненные величины были полу-
чены путем замеров расхода при перекачке воды тем-
пературой 20С, при ничтожно малом давлении всасыва-
ния и нагнетания и вращении насосной головки по
часовой стрелке. Фактические значения объемного рас-
хода при практической эксплуатации насоса могут
отличаться в зависимости от температуры и вязкости
рабочей среды, давления всасывания и нагнетания,
конфигурации системы и степени износа трубок. Кроме
того, фактические значения могут отличаться в зависи-
мости от технологических допусков на диаметры тру-
бок. Влияние допусков на расход особенно заметно при
малых внутренних диаметрах.
Чтобы получить точные и устойчивые значения
расхода, важно проводить замеры в конкретных
условиях эксплуатации отдельно для различных
видов трубок.
Примечание: Для простоты, приведенные значения
расхода округлены с точностью 5%, что вполне
укладывается в рамки допущенных отклонений значе-
ний расхода для различных трубок. Поэтому, приведен-
ные значения призваны дать только общее представле-
ние. Значения производительности в каждой конкрет-
ной области применения должны определяться эмпири-
ческим путём.
120U: Пампсил (мл/мин)
диапазон
скоростей
0,5мм 0,8мм 1,6мм 3,2мм 4,8мм
0,1-32
об/мин
0,003-
0,9
0,005-
1,6
0,02-
6,7
0,09-27
0,17-
54
120F: Пампсил (мл/мин)
Фиксиро -
ванная
скорость
Фиксированный расход
0,5мм 0,8мм 1,6мм 3,2мм 4,8мм
10 об/мин
0,3
0,5
2,1
8.5
17
17 об/мин
0,5
0,9
3,6
14
29
31 об/мин
0,9
1,6
6,5
26
52
120S: Пампсил (мл/мин)
диапазон
скоростей
0,5мм 0,8мм 1,6мм 3,2мм 4,8мм
1-32 об/мин
0,03-
0,9
0,05-
1,6
0,21-
6,7
0,85-
27
1,7-
54
l Вставьте другой конец трубки во второй пружин-
ный зажим, при этом убедитесь в том, что трубка в
головке не провисает, поскольку провисание отри-
цательно скажется на ресурсе трубки.
l Для того, чтобы снять трубку, повторите вышепри-
веденную последовательность в обратном порядке.
3.6 Запасные части и
комплектующие
насосной головки
модели 102R
