Руководство пользователя Watson-Marlow 323Dz
48
21.7 Насосная головка 501RL
Головки 501RL и 501RL2 предназначены для перекачивания по трубкам имеющим
калибр до 8.0мм. Заводская настройка головки 501RL выполняется с расчетом на
трубку с толщиной стенки 1.6мм, а головка 501RL2 - на трубку с толщиной стенки
2.4мм.
Срок службы трубки увеличивается благодаря подпружинным роликам. Головка
может вращаться по часовой стрелке (при этом срок службы трубки будет макси-
мальным) либо против часовой стрелки (для получения более высокого давления).
Во время работы насоса крышка головки должна быть закрыта.

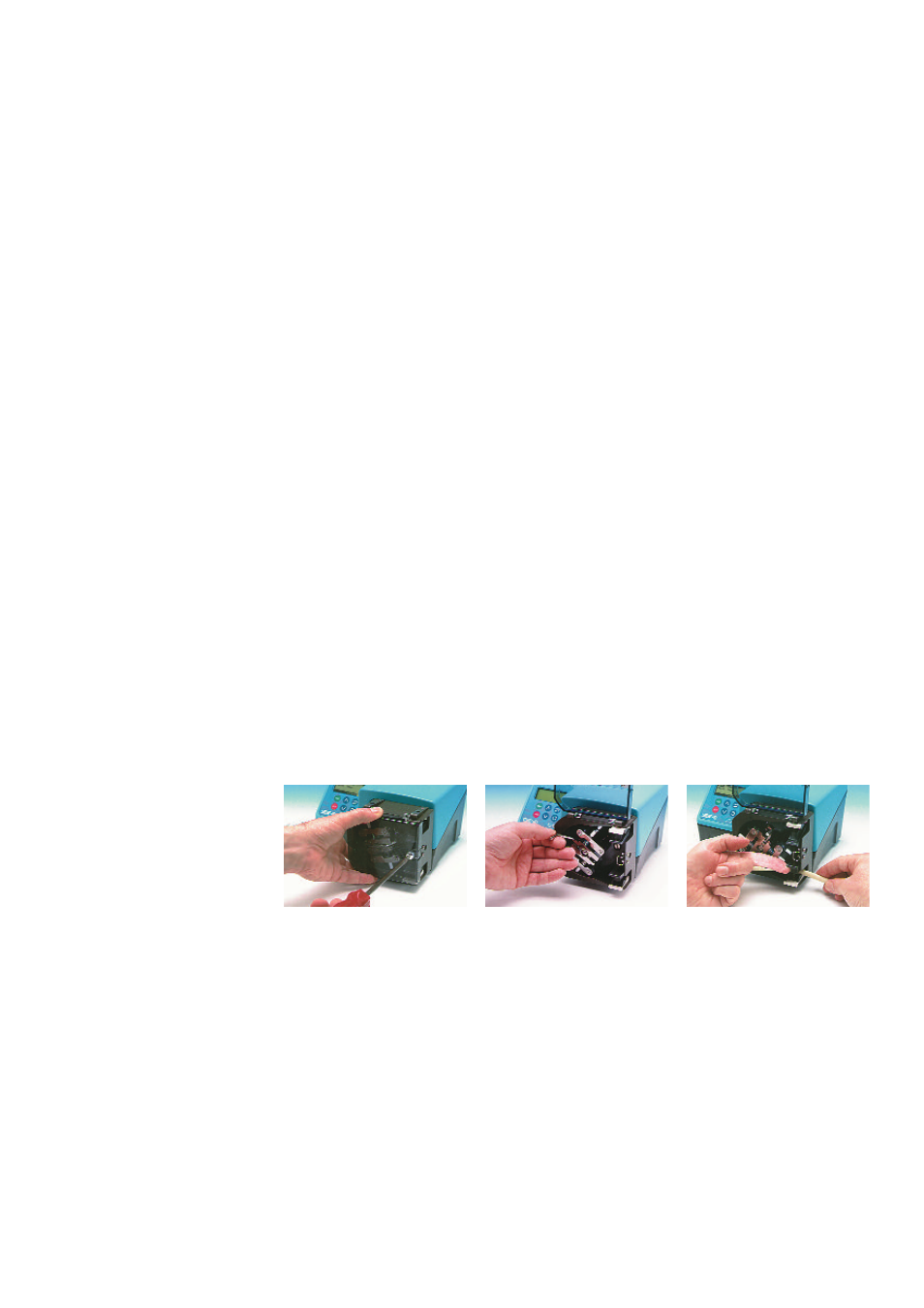

21.8 Установка головок 501RL и 501RL2
Головка 501RL устанавливается на приводе в одном из трех положений. Зафикси-
руйте положение специальным винтом.
Ротор зацепляет вал привода с помощью разводного хомута. Перед установкой ро-
тора убедитесь в том, что на валу привода нет следов жира - иначе ротор во время
работы будет проскальзывать на валу. Затяните винт ротора с усилием 3Нм.
Головку и ротор можно извлеч из насоса для очистки или изменения положения трека
в насосе.
В зажимном патроне ротора имеется направляющий штифт, который цепляется за
конец вала привода. Чтобы этот штифт правильно цеплялся за вал привода, реко-
мендуется, чтобы зажимной патрон после снятия ротора оставался на валу. Надежно
удерживая ротор, узвлеките винт. Снимите ротор с вала привода, оставив патрон на
валу. Снимите винт, которым крепится головка. Выровняйте головку и поставьте на
место винт. Установите на место ротор.
21.9 Установка трубки 501RL и 501RL2
Выключите главное питание. Разблокируйте и откройте щиток головки. Выберите
трубку длиной не менее 240 мм. Вставьте один конец трубки в зажим.
В роторе имеются направляющие трубку ролики (белого цвета), которые при
установке трубки “затягивают” ее в головку и ограничивают ее положение. Ак-
куратно вращайте ротор, пока эти ролики не захватят трубку. Продолжайте по-
ворачивать ротор и проведите трубку вдоль всего трека.
