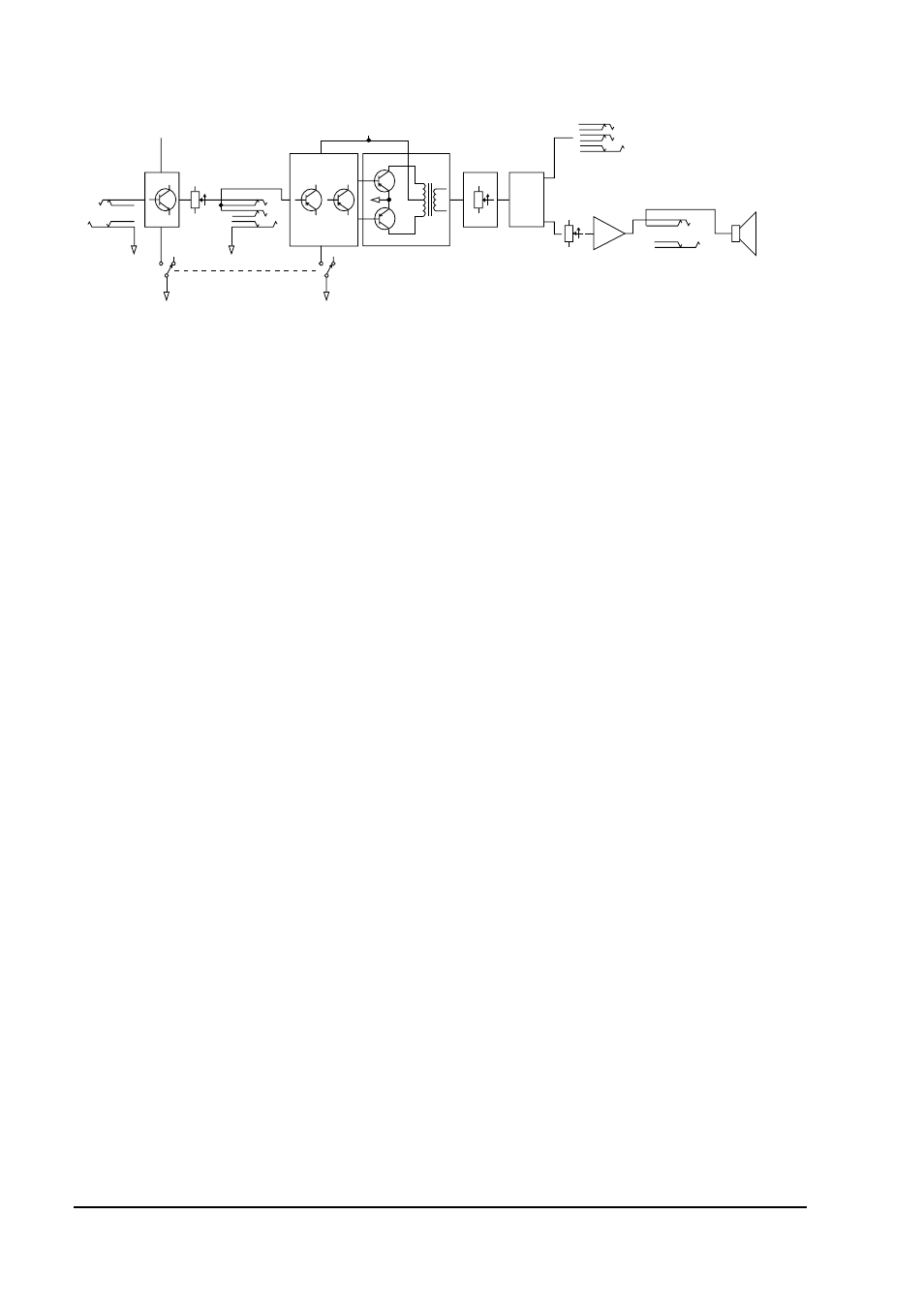

Блок схема Brian May Special
1) Секция TREBLE BOOSTER является непосредственной копией домашней педали Brian — Treble Booster.
Имеются только следующие отличия:
a) Наша схема подключена к каскаду переключения усиления для снижения раскачки бустера при
положении LOW переключателя GAIN. Это требуется для неискаженной работы схемы педали.
b) Выход организован через регулятор GAIN. В оригинальной педали он отсутствовал. При установке
регулятора GAIN на максимум (т.e. в “10”) и переключателя GAIN — â HIGH, будет получен эквивалент
оригинальной педали. Регулятор GAIN позволяет варьировать звук.
2) Разъем BOOSTER OUTPUT позволяет подавать сигнал бустера в другой усилитель (например, канал
Normal комбо AC30) для получения концертного звука Brian. Использование этого разъема отключает
усилитель Brian May Special. Это сделано из схемотехнических соображений, поскольку выход секции
бустера зависит от подключения к схеме “Deacy” или входу внешнего усилителя, обладающего гораздо
большим входным сопротивлением.
3) СЕКЦИЯ ПРЕДУСИЛЕНИЯ И РАСКАЧКИ.
Она полностью оригинальна, за исключением следующего:
a) Устаревшие оригинальные германиевые транзисторы заменены кремниевыми PNP, но они работают в
режимах, полностью воссоздающих старую германиевую структуру.
b) Межкаскадный согласующий трансформатор заменен электронной имитацией, полностью эмулирующей
воздействие оригинального трансформатора.
c) Добавлена схема переключения усиления.
4) ДВУХТАКТНЫЙ ВЫХОДНОЙ КАСКАД.
Использован оригинальный формат, но по вышеприведенным соображениям по доступной технологии:
a) Германиевые PNP заменены на кремниевые PNP.
b) Выходной трансформатор заменен электронной имитацией.
5) Схема TONE отсутствовала в оригинальном усилителе Deacy. Она добавлена для расширения
возможностей комбо. Она расположена после оригинальной схемы дисторшна и может использоваться для
изменения тембральной окраски звука от вязкого “-” до агрессивного “+”. Ее эффект отсутствует в
центральном положении регулятора “0”.
6) ЭМУЛЯЦИЯ СИСТЕМЫ ДИНАМИКОВ. Эта схема эмулирует “примитивную” тембральную характеристику
оригинальной системы динамиков. Выход схемы направлен на разъем RECORDING/HEADPHONE OUTPUT
для непосредственного подключения к системам PA или записи, а также на встроенную 10-ваттную
систему усиления.
7) Регулятор VOLUME устанавливает громкость усилителя мощности.
8) 10-ВАТТНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ. Усилитель и динамик имеют ровную частотную характеристику
и выдают тот же сигнал, что и направляемый на систему записи/PA.
9) Разъем EXTERNAL LOUDSPEAKER позволяет подавать сигнал с выхода усилителя на внешний кабинет
(при этом отключается встроенный динамик). Им может служить полнодиапазонная система мониторинга
или гитарный кабинет. В обоих случаях результата превосходит самые смелые ожидания, но тональная
характеристика может несколько отличаться.
8
Vox Brian May Special. Руководство пользователя
GAIN
9V BATTERY SIMULATOR
GAIN SWITCH
SPEAKER SYSTEM
EMULATION
10 Watt
POWER AMP
OUTPUT
TRANSFORMER
SIMULATION
VOLUME
HEADPHONE
AND
RECORDING
OUTPUT
EXTERNAL
LOUDSPEAKER
OUTPUT
TONE
BOOSTER ONLY
OUTPUT JACK
INTERNAL
LOUDSPEAKER
(FULL
RANGE
RESPONSE)
9V BATTERY SIMULATOR
PUSH-PULL OUTPUT STAGE
PREAMP
& DRIVER STAGE
BOOSTER
TREBLE
S
T
S
R
T
S
R
T
S
T
