(AC30C2(X) only)
4 1 2 3 5
AC30C2(X)

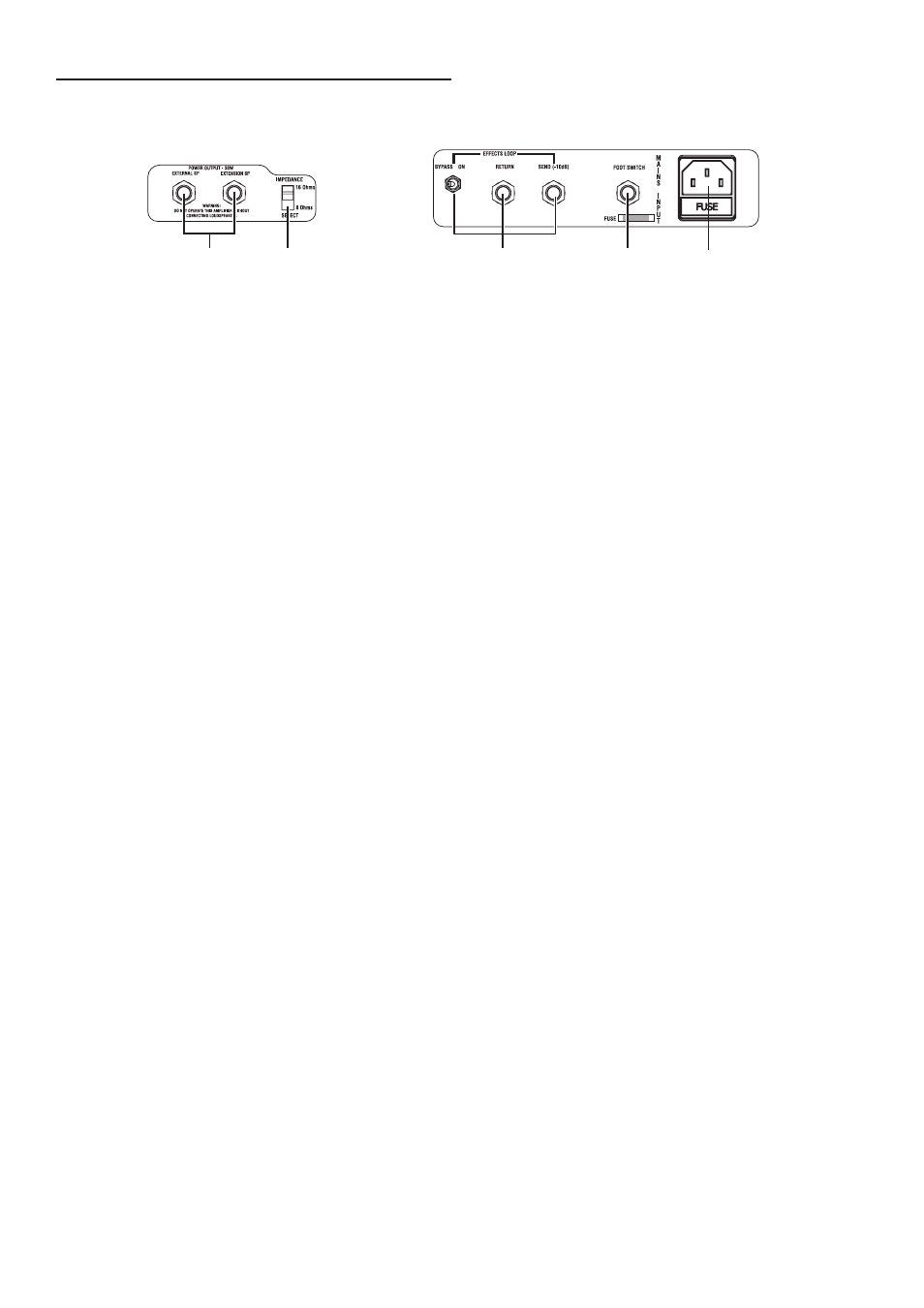

СХЕМА ЗАДНЕЙ ПАНЕЛИ
(только AC30C2(X))
1. Джек POWER OUTPUT
В этот разъем Вы при желании можете подключить дополнительные устройства или
внешние кабинеты.
EXTENSION SP: Этот джек для динамика включен параллельно внутренним динамикам
с внутренним сопротивлением 16 Ом. Внешние кабинеты также должны иметь
сопротивление 16 Ом.
EXTERNAL SP: Этот джек для динамика при работе отключает внутренние динамики, Вы
можете подключить как кабинеты с сопротивлением 16 Ом, так и 8 Ом. Убедитесь, что
переключатель OUTPUT SELECT установлен правильно.
ПРИМЕЧАНИЕ! Подключение кабинета через джек EXTERNAL приведет к отключению внутренних
динамиков!
ВНИМАНИЕ! Для правильной работы системы Вы должны выполнять следующие правила
а) Не используйте дополнительный кабинет с полным сопротивлением отличным от 16 Ом.
б) Не подключайте динамики, паспортный входной номинал которого меньше 30 Вт (для
AC30C2(X)) или 15 Вт (для AC15C1). Динамик может выйти из строя, если Вы нарушите это
правило!
в) Используйте специальный аудиокабель для подключения внешнего динамика. Не
пользуйтесь экранированным кабелем, как тот, которым Вы подключаете гитару к
усилителю.
г) Необходимо отключить питание перед подключением кабеля. Подключение кабеля с
включенным питанием может повредить усилитель.
ПРИМЕЧАНИЕ! Рекомендуем Вам использовать высококачественные, экранированные кабели, кроме
аудиокабелей, использующихся для соединения с AC30C2(X)/AC15C1. Длина кабеля не
должна превышать 10 метров. Для соединения AC30C2(X)/AC15C1 и внешних кабинетов
используйте одобренный VOX неэкранированный аудиокабель.
2. Переключатель IMPEDANCE Select
16 OHMS: Используется в следующих ситуациях:
1) Вы используете только внутренние динамики
2) Вы подключили внешний динамик на 16 Ом через джек EXTERNAL.
8 OHMS: Используется в следующих ситуациях:
1) Вы подключили внешний кабинет через джек EXTENSION. Внешний и внутренний
динамики работают в параллели. Полное сопротивление внешнего кабинеты должно быть
16 Ом.
2) Вы подключили внешний динамик на 8 Ом через джек EXTERNAL.
3. Джек EFFECTS LOOP (только AC30C2(X))
Джек EFFECTS LOOP дает возможность добавлять эффекты еще глубже в сигнал, а
не просто включать их в систему гитара-усилитель. Использование петли эффектов с
задержкой позволяет, например, напольным процессорам избавиться от ненужного
искажения.
Имейте в виду, что EFFECTS LOOP ослабляет сигнал на -10 дБ, что подходит для
напольных процессоров.
BYPASS ON/OFF: Это настоящий обход петли эффектов. Это значит, что если
переключатель стоит в положении «BYPASS», то Ваш исходный сигнал не пройдет, пока
переключатель не перевести в положение «ON».
RETURN: Можно считать это «входом» петли эффектов, который подключается к выходу
Ваших эффектов.
ПРИМЕЧАНИЕ! Используйте только экранированные гитарные кабели! НИКОГДА не пользуйтесь
неэкранированными аудиокабелями.
SEND: Можно считать это «выходом» петли эффектов, который подключается ко входу
Ваших эффектов.
