06 Запуск двигателя и вождение
144
Регулировка направления света фар
06

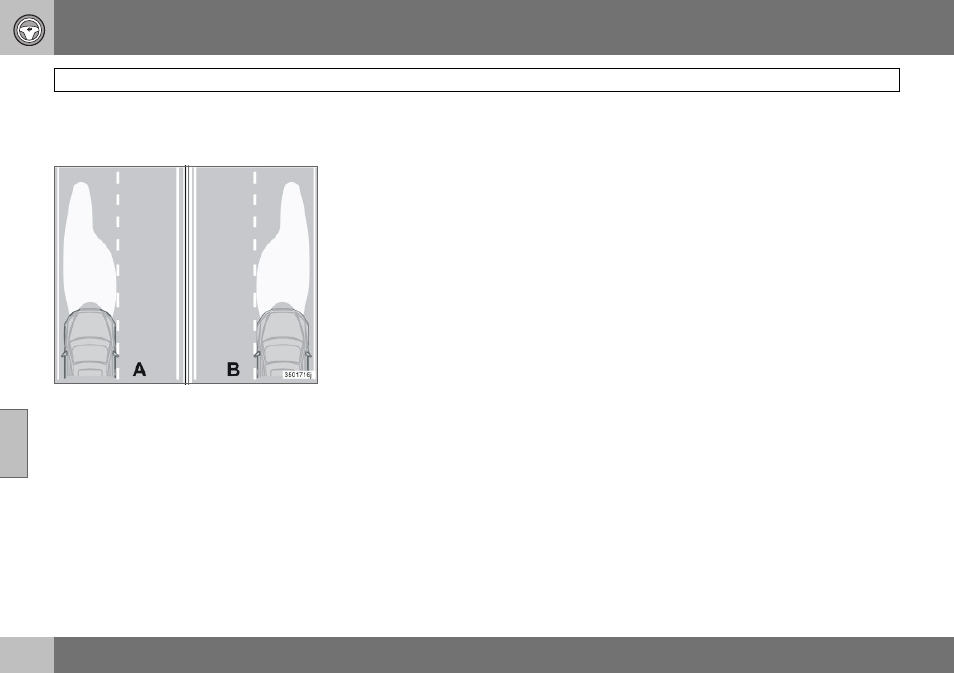

Правильная форма светового пятна
при правостороннем или
левостороннем движении
А. Форма светового пятна для
левостороннего движения
В. Для правостороннего движения
Для того чтобы не ослеплять водителей
встречного движения, световое пятно
можно изменять маскировкой фар.
Световое пятно несколько ухудшается.
Маскировка фар
Срисуйте шаблон, приведенный на стр. 145.
Перенесите рисунок на самоклеящийся
водостойкий материал, например,
прозрачную липкую ленту.
Маскировка размещается, начиная с точки
(5) на стекле фары, которая должна
совпадать с красной точкой на
соответствующем шаблоне. Длинная
красная линия на рисунках соответствует
линии на стекле фары, с которой должен
совместиться шаблон.
После установки проверьте соответствие
размеров шаблонов исходным, так как они
должны покрывать достаточную площадь
светового пятна.
Шаблоны можно использовать, как для
автомобилей с правосторонним, так и
левосторонним управлением, размещая
согласно рисунку.
На верхнем рисунке приведен вариант для
автомобиля с левосторонним управлением,
а на нижнем рисунке – для автомобиля с
правосторонним управлением.
Галогенные фары
Скопируйте шаблон 1 и 2, проверьте
соответствие размеров. Перенесите
шаблон на самоклеящийся водостойкий
материал и вырежьте его.
Разместите шаблоны так, чтобы стрелки
были направлены к центру и точки на
шаблонах соответствовали точкам на
стекле фары.
Базовые размеры, шаблон 1 и 2:
Длинные стороны шаблонов должны
соответствовать прим. 82 см.
Би-ксеноновые фары
Скопируйте шаблон 3 и 4, проверьте
соответствие размеров. Перенесите
шаблон на самоклеящийся водостойкий
материал и вырежьте его.
Разместите шаблоны так, чтобы стрелки
были направлены к центру и точки на
шаблонах соответствовали точкам на
стекле фары. Надрезы на шаблонах > <
должны совместиться с линией на стекле
фары.
Базовые размеры, шаблон 3:
Линия между > < надрезами на шаблонах
должна соответствовать прим. 140 мм.
Базовые размеры, шаблон 4:
Линия между > < надрезами на шаблонах
должна соответствовать прим. 112 мм.
Регулировка формы светового пятна для
активных биксеноновых фар ABL, см.
стр. 47.
