Volvo XC70 MY13 руководство по эксплуатации - Инструкция (Страница 342)

07 В поездке
Езда с прицепом
07
340
F
H
E G
C
D
G017971

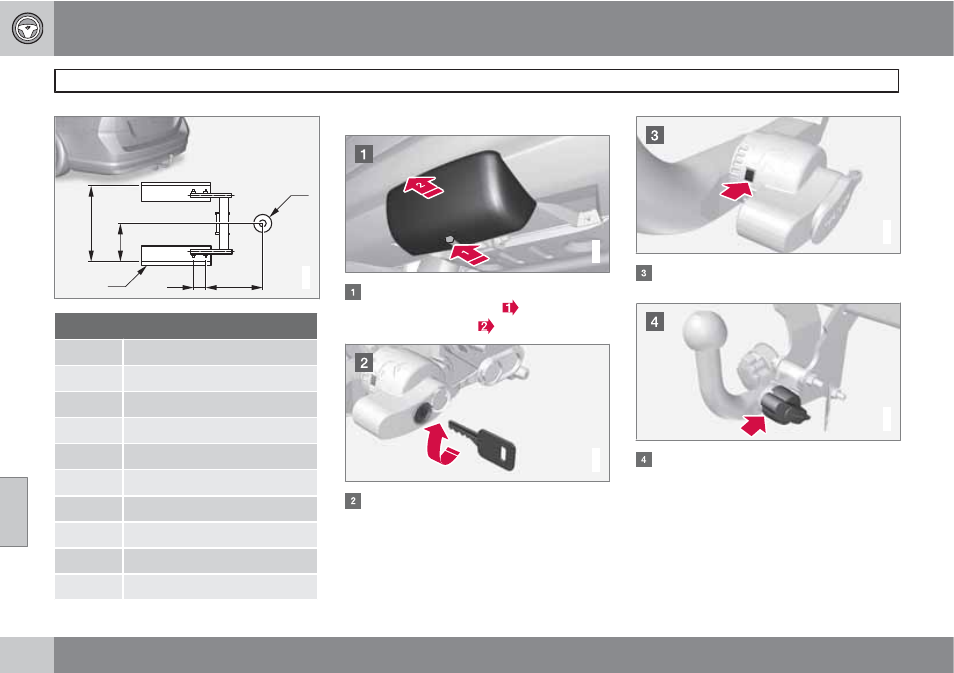

Размеры, точки крепления (мм)
A (V70) 1129
A (XC70) 1113
B (V70) 93
B (XC70) 77
C 855
D 428
Е 112
F 346
G Боковая балка
Н Центр шарового устройства
Монтаж буксирного крюка
G018928
Снимите защитную крышку, надавив
сначала на фиксатор, а затем потя-
нув крышку назад .
G021487
Повернув ключ по часовой стрелке, убе-
дитесь, что механизм находится в неза-
пертом положении.
G021488
Индикаторное окошко должно быть
красного цвета.
G021489
Установите и вдавите буксирный крюк
до щелчка.
