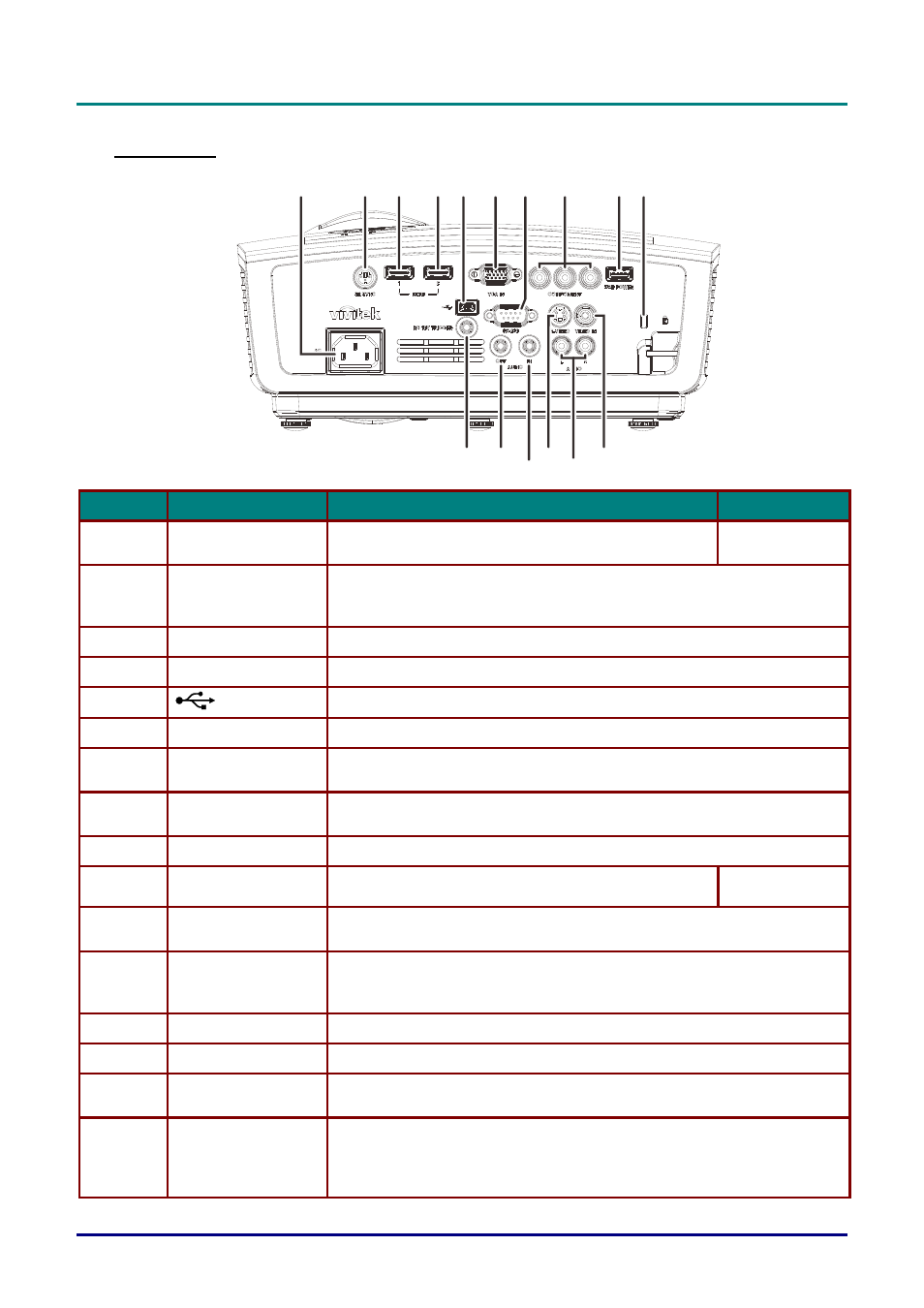

Вид сзади
1
2
10
3 4 5 6 7 8
9
11
12
13
14
15
16
П
УНКТ
Н
АЗВАНИЕ
О
ПИСАНИЕ
С
ТР
.
1.
Вход питания
переменного тока
Подключение СЕТЕВОГО кабеля
2.
3D SYNC
Подключение ИК-передатчика 3D-очков
(Примечание: Только для 3D-очков с ИК-передатчиком компании
Vivitek)
3.
HDMI 1
Подключение кабеля HDMI от устройства HDMI
4.
HDMI 2
Подключение кабеля HDMI от устройства HDMI
5.
(USB)
Подключение КАБЕЛЯ USB от компьютера
6.
VGA IN
Подключение КАБЕЛЯ RGB от компьютера
7.
RS-232C
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
8.
COMPONENT
(Компонентный)
Подключение компонентного кабеля от устройства – источника
компонентного сигнала
9.
ПИТАНИЕ USB
Для зарядки через USB используется адаптер DC 5V
10.
Замок Kensington
Защита постоянного компонента с помощью системы
замка Kensington®
11.
VIDEO IN
Этот вход служит для подключения КАБЕЛЯ
композитноговидеосигнала от видеоустройства
12.
AUDIO IN (L и R)
(Аудиовход, левый
и правый каналы)
Подключение ЗВУКОВЫХ кабелей от устройства – источника звука
13.
S-VIDEO
Подключение КАБЕЛЯ S-Video от видеоустройства
14.
AUDIO IN
Подключение кабеля АУДИО от устройства–источника звука
15.
AUDIO OUT
(Аудиовыход)
Этот выход служит для подключения кабеля АУДИО к усилителю
звука
16.
DC 12V TRIGGER
В случае подключения к этому выходу проекционного экрана
посредством специального кабеля (приобретается отдельно) при
включении проектора экран раскрывается автоматически. При
выключении проектора экран сворачивается (см. примечание ниже).
