Проектор DLP—Руководство для пользователя
— 4 —

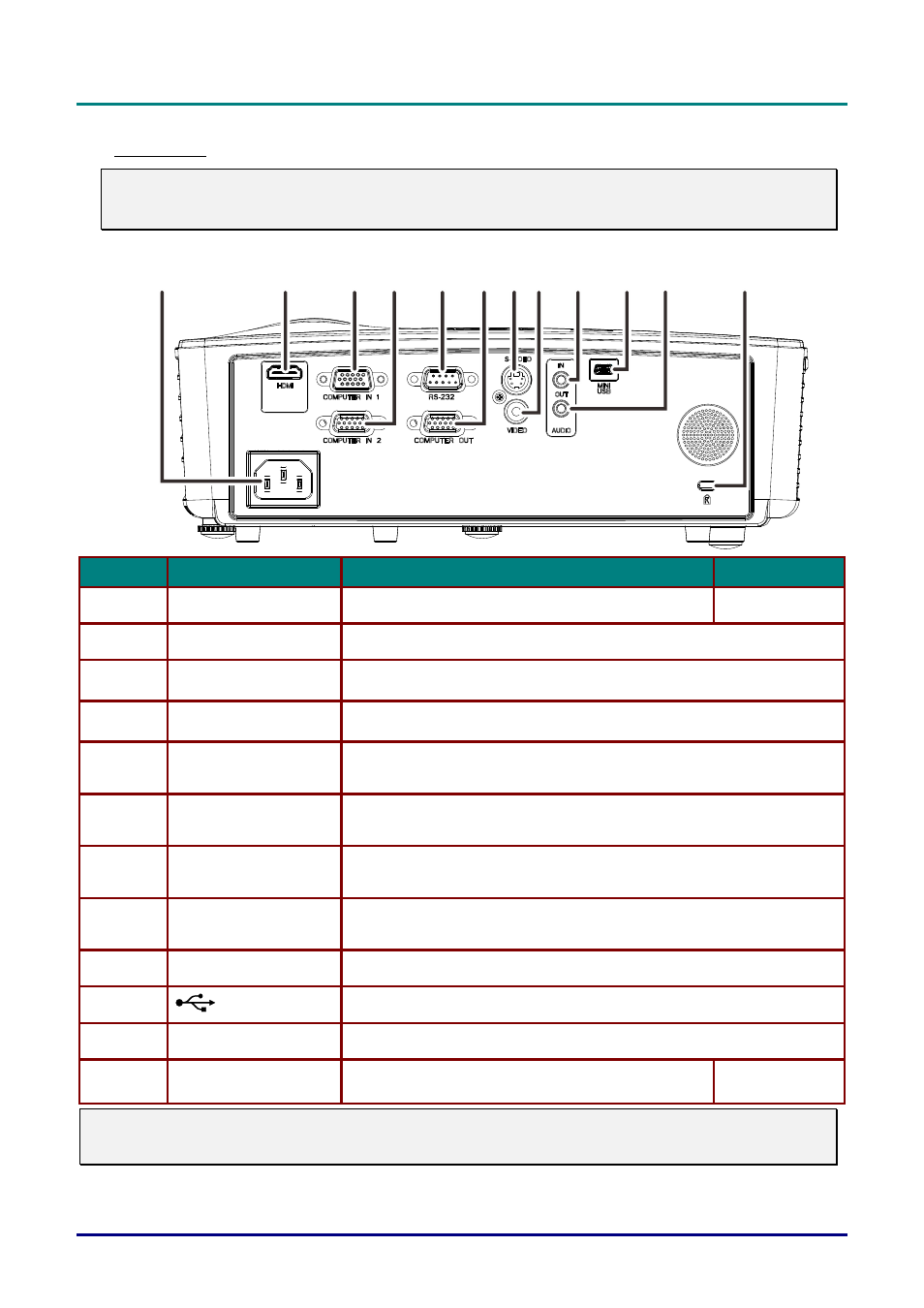

Вид сзади
Внимание!
В качестве меры предосторожности перед выполнением соединений отключите подачу
питания на проектор и подключенные к нему устройства.
1
2
3
4
5
6 7 8
9 10 11
12
П
УНКТ
Н
АЗВАНИЕ
О
ПИСАНИЕ
С
ТР
.
1.
AC IN
Подключение кабеля ПИТАНИЯ
2.
HDMI(*1 )
Подключение кабеля HDMI от устройства HDMI
3.
ВХОД
КОМПЬЮТЕРА 1
Подключение кабеля RGB компьютера
4.
ВХОД
КОМПЬЮТЕРА 2 (*2)
Подключение кабеля RGB компьютера
5.
RS-232C (*2 )
Подключение кабеля последовательного порта
RS-232 для пульта дистанционного управления
6.
ВЫХОД
КОМПЬЮТЕРА (*2)
Этот разъем служит для подключения кабеля RGB к устройству
отображения
7.
S-VIDEO
Этот вход служит для подключения КАБЕЛЯ
S-VIDEO от видеоустройства
8.
Гнездо VIDEO (вход
видеосигнала)
Подключение КАБЕЛЯ ПОЛНОГО ВИДЕОСИГНАЛА от
видеоустройства
9.
AUDIO IN
Подключение АУДИОкабеля от входного устройства
10.
(USB)
Подключение кабеля USB компьютера (Только для техобслуживания)
11.
AUDIO OUT
Этот разъем служит для подключения АУДИОкабеля к аудиоусилителю
12.
Замок Kensington
Защита постоянного компонента с помощью
системы Kensington® Lock
Примечание
(*1) Доступно только в моделях серии D552/D553/D555/D557W.
(*2) Отсутствует в моделях серии D548/D54HA/D553.
