Страница 8
8
D-302274 PowerMax Express Руководство по установке и программированию
Выполните шаги 1, 2 и 3 на столе, до процедуры монтажа
Удалите
пластиковый зажим
(будет использован далее)
2
Вставьте
пластиковую вставку
в
место кабельного входа
6
Проведите
кабель внутрь корпуса
и
подключите его к терминалам
блока
питания. Проверьте
фиксацию
кабеля
Блок
питания
Удалите
пластиковый элемент
(левый или правый в зависимости от
места
ввода кабеля)
3
5
Снимите
крышку терминала
блока
питания
4
Наденьте крышку
на
терминал блока
питания
8
Крышка
терминала
Варианты использования зажима
Для
тонкого
кабеля
Для
толстого кабеля
(перевернутый зажим)
Зафиксируйте
кабель пластиковым зажимом (получен на втором шаге).
Примечание
: Направление элемента зависит от толщины кабеля
7

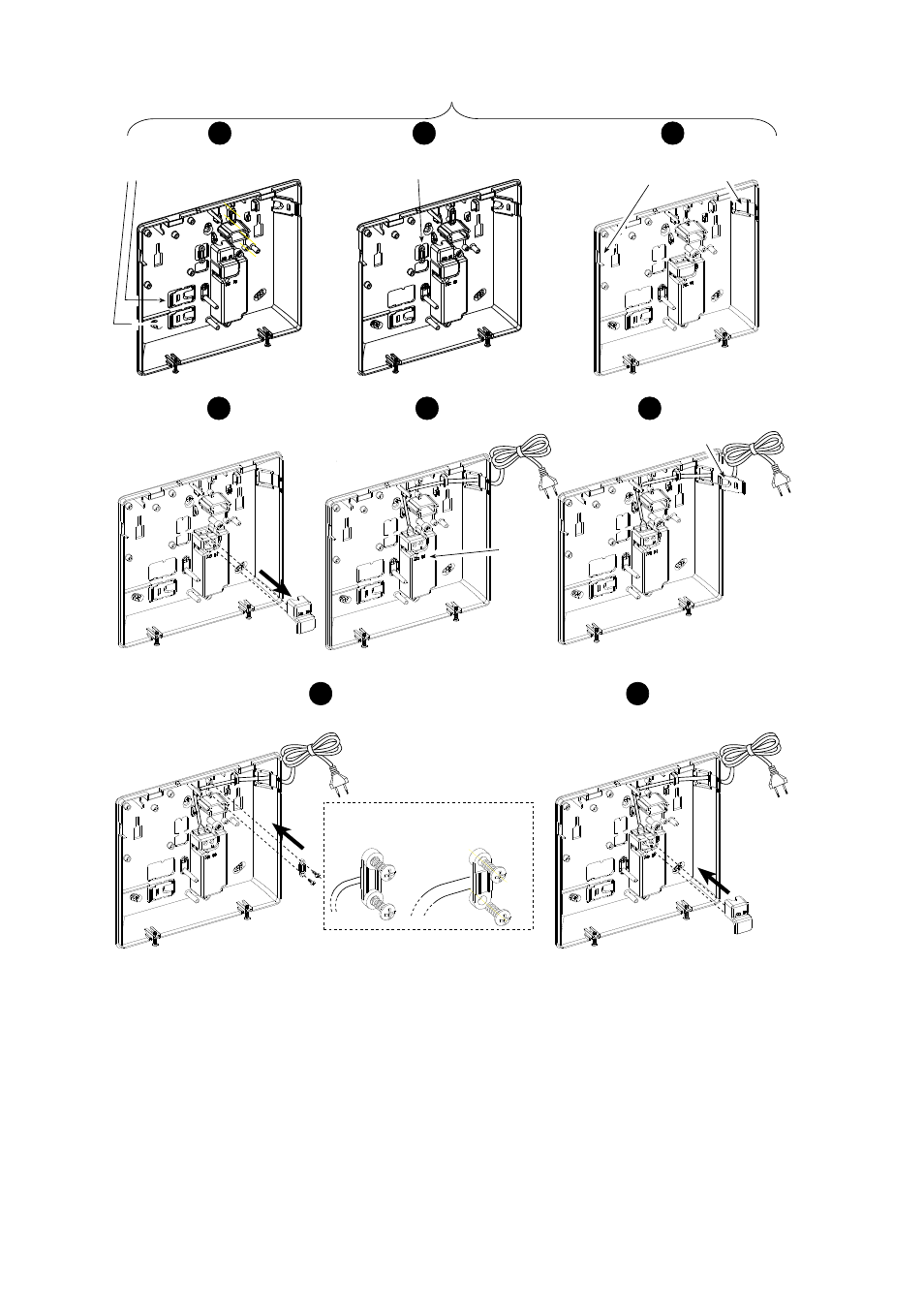

Подключение сетевого кабеля к внутреннему блоку питания
1
Удалите
пластиковые вставки
(будут использованы далее)
