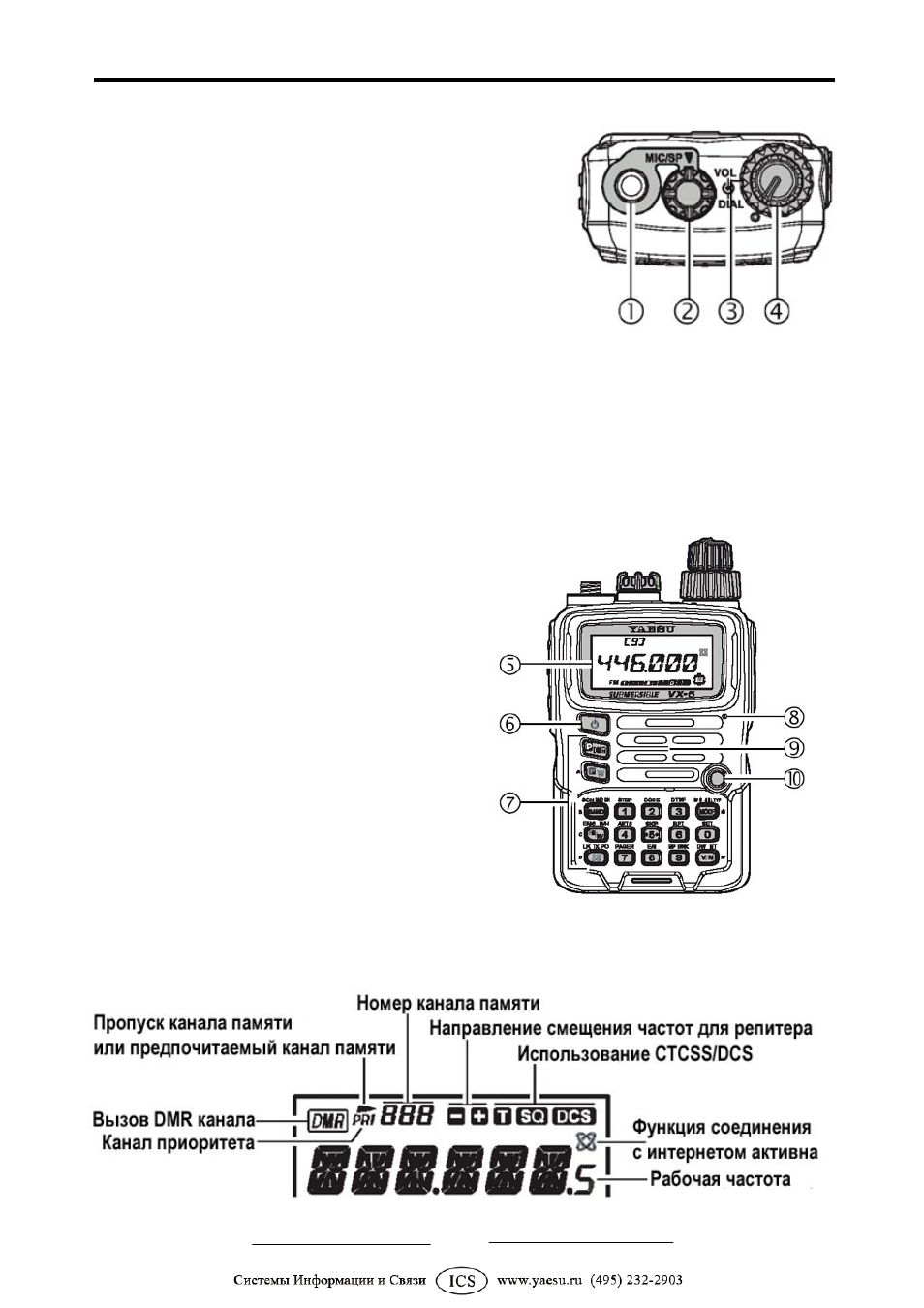

Органы управления и разъемы
(1) Гнездо антенны
Подключите прилагаемую гибкую резиновую антенну (или
любую другую с волновым сопротивлением 50 Ом).
(2) Разъем MIC/SP
Четырех контактный миниатюрный джек, предназначенный для
подключения микрофона, ушного наушника, внешней тангенты
PTT и заземления.
Не допускайте попадания трансивера VX-6R в воду при
отсутствии пластиковой крышки разъема MIC/SP.
(3) Регулятор VOL
Этот регулятор определяет уровень громкости принимаемого сигнала. Вращение по часовой стрелке
приводит к увеличению уровня громкости.
(4) Регулятор DIAL
Ручка настройки трансивера (внутренний регулятор), используется для установки частоты, выбора
пунктов меню и других регулировок.
(5) ЖК-дисплей трансивера
На дисплее отображается текущее состояние трансивера. Значения индицируемых пиктограмм будут
приведены далее.
(6) Кнопка POWER
Нажмите и удерживайте данную кнопку в течение
1 секунды для включения и выключения питания.
(7) Кнопочная панель
Эти 18 кнопок позволяют активизировать
большинство наиболее важных функций VX-6R.
Назначения кнопок будут описаны.
(8) Микрофон
Встроенный микрофон расположен здесь.
(9) Громкоговоритель
Встроенный динамик расположен здесь.
(10) Индикатор TX/BUSY
Этот индикатор подсвечивается зеленым цветом
при открытом шумоподавителе, а красным
цветом – в режиме передачи. При работе в
режиме аварийного канала (стр.45) индикатор
будет мерцать белым цветом. Кроме этого вы можете использовать данный индикатор в качестве
вспышки в условиях темного времени суток (стр.59).
Индикаторы ЖК-дисплея
