Инструкция по эксплуатации Panasonic BL-C140
Страница 20
20
5

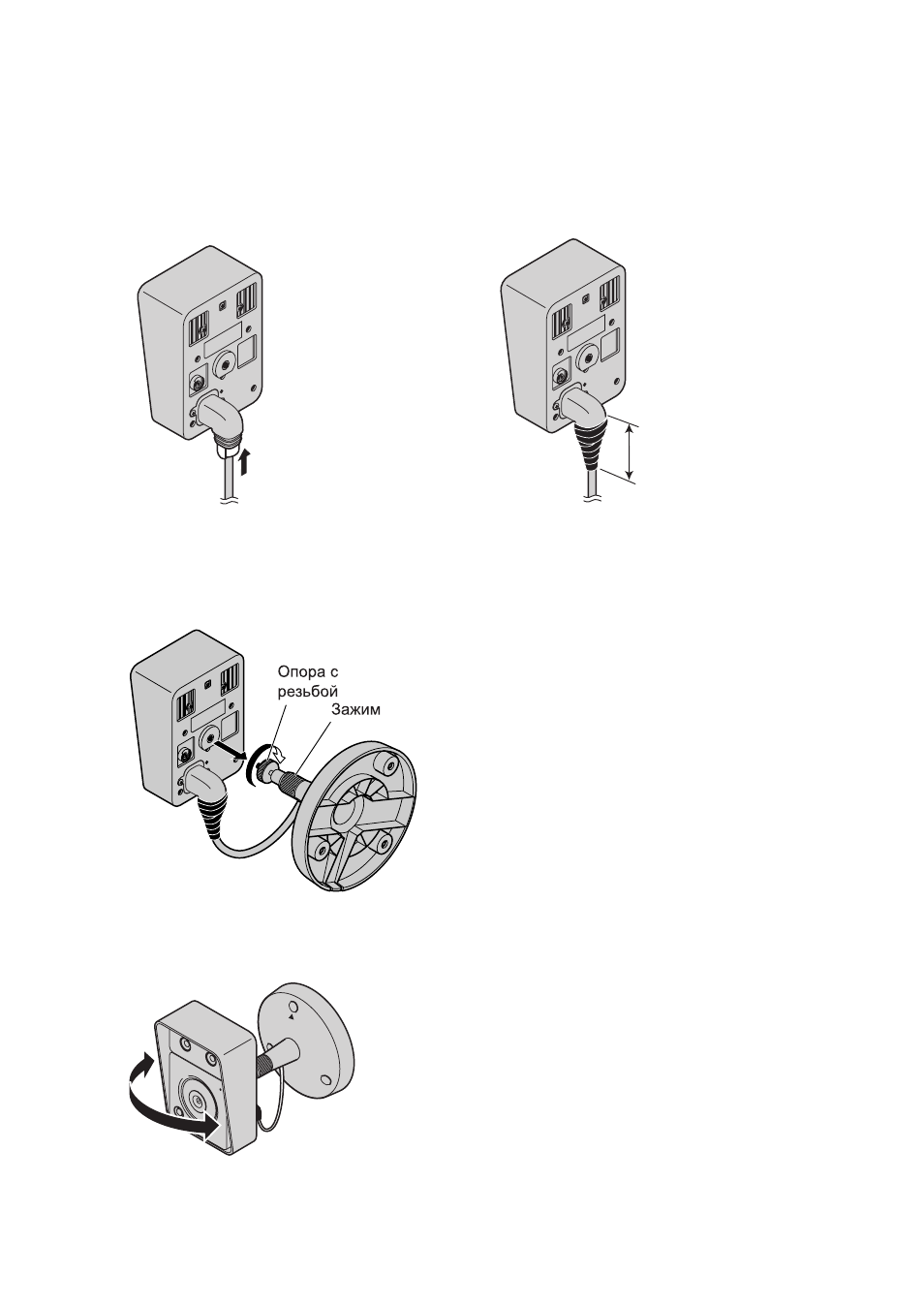

Намотайте поставляемую вспененную клейкую ленту на кабель, вставьте
его в отверстие прямоугольного сочленения, а затем обмотайте не менее
50 мм (mm) (1 15/16 дюйма) кабеля, считая от его начала, поставляемой
липкой лентой.
• Оставьте примерно 10 мм (mm) (3/8 дюйма) пеноматериала не закрытым.
• При обмотке кабеля лентой растяните ее в длину в два раза больше фактической.
• При обмотке кабеля накладывайте слои ленты друг на друга.
• Убедитесь, что в обмотке отсутствуют зазоры, через которые может попасть вода.
6
Присоедините камеру, прикрутив опору с резьбой к крепежному отверстию
для стойки.
• Ослабьте зажим универсальной стойки, чтобы было проще отрегулировать угол камеры.
После того, как камера установлена под нужным углом, надежно ввинтите зажим на место.
7
Отрегулируйте положение камеры.
• Оставьте кабель немного ослабленным, как показано на рисунке.
50 мм (mm)
(1 15/16 дюйма)
