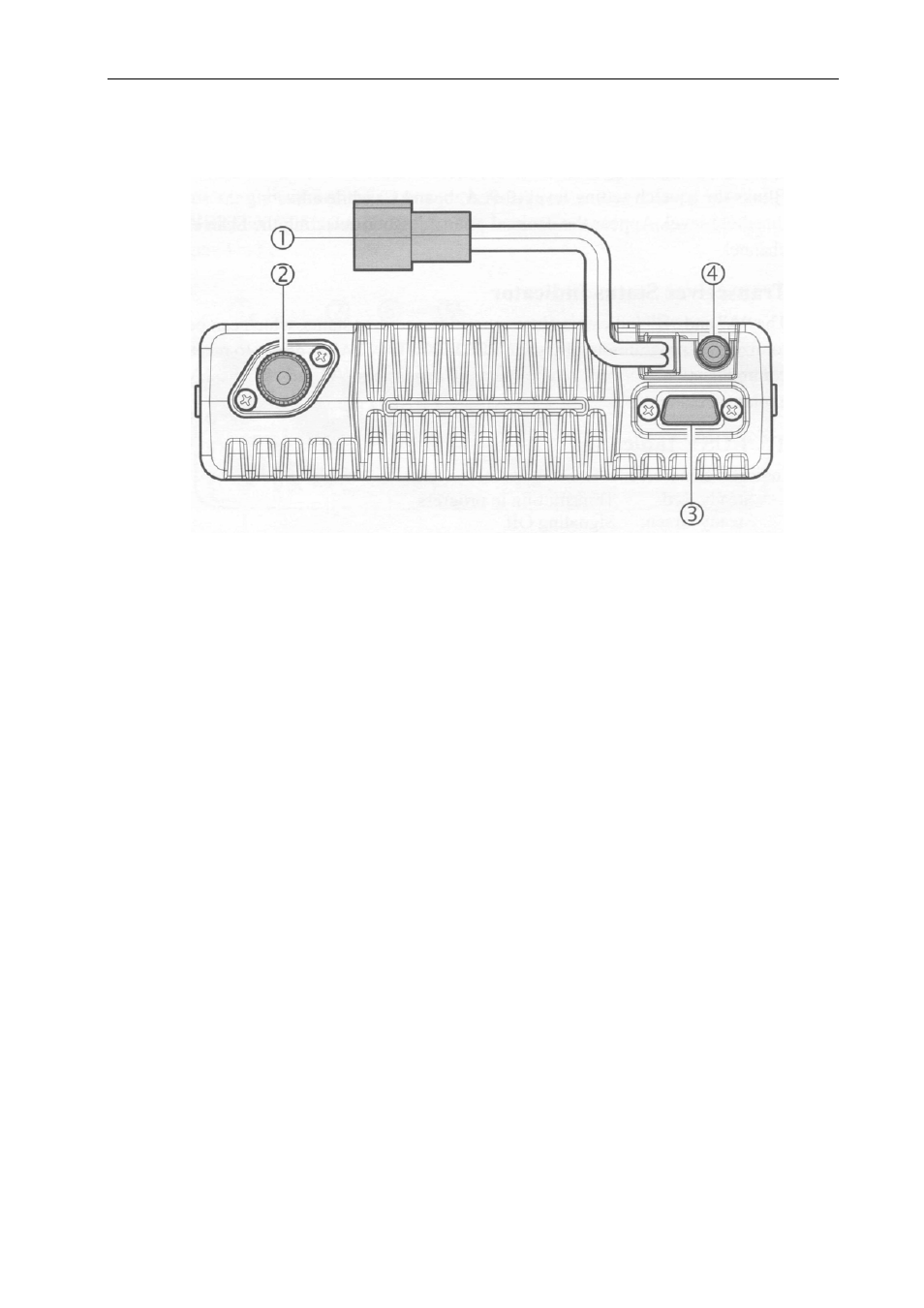

Задняя панель
1. Кабель питания 13,6 В с разъемом.
К этому двухполюсному разъему присоединяется входящий в комплект кабель
питания. Используйте для присоединения питания только поставляемый кабель,
снабженный предохранителями.
2. Антенный разъем.
К этому разъему присоединяется 50-омный коаксиальный кабель антенны.
3. 15-ти контактный разъем устройств.
На этот разъем выведены сигналы TX audio input, PTT, Squelch, RX audio output и
др., Служит для подключения дополнительных устройств, таких как модемы,
внешние контроллеры и т. д.
4. Разъем внешнего громкоговорителя.
Служит для подключения с помощью 2-контактного 3,5-мм разъема внешнего
громкоговорителя.
Внимание: не соединяйте любой контакт этого разъема с корпусом радиостанции.
Подключаемый громкоговоритель должен иметь достаточную мощность (12 Вт).
Важно. Перед первым включением радиостанции убедитесь, что питание подключено
правильно и что к антенному разъему правильно присоединена антенна.
