Радиостанция Vertex Standard VXA-150 3
ООО «Компас + Радио» (095) 956-13-94

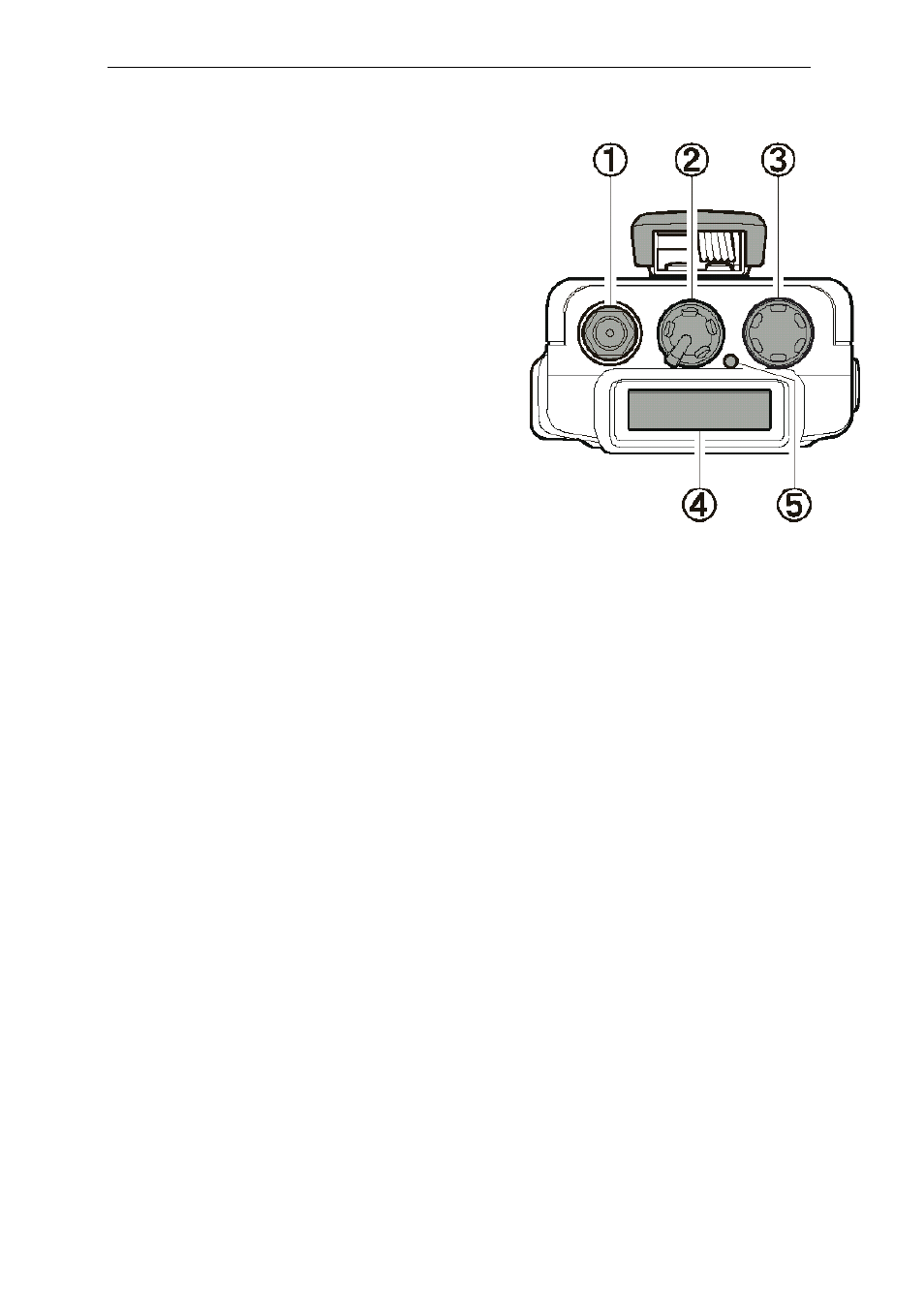

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ (ВЕРХНЯЯ ПАНЕЛЬ)
1
Антенный Разъем
Это SMA разъем для подключения входящей в
комплект поставки антенны, или любой другой,
обеспечивающей сопротивление 50 Ом в
Авиационном диапазоне.
2
Ручка POWER/VOLUME
При вращении ручки по часовой стрелке
радиостанция включается, и устанавливается
желаемый уровень громкости. Вращение против
часовой стрелки до щелчка приведет к
выключению радиостанции.
3 Ручка CHANNEL
При помощи этой 20-ти позиционной ручки
подстраивается
рабочая частота, или
производится выбор канала памяти.
Кратковременное нажатие этой ручки позволяет
выбрать метод настройки частоту / режим
работы: VFO (прямая установка частоты), МR
(вызов из памяти), BOOK (вызов из программируемой памяти), и WX (Погодные каналы
памяти).
Примечание: погодные каналы только для американской версии.
4
ЖКИ (Жидкокристаллический индикатор)
На индикаторе отображаются частота и выбранный режим работы, описанные на
следующей странице. Изображение может быть перевернуто, посредствам Меню
(подробно см. страницу 31).
5
Светодиодный индикатор BUSY/TX
При приеме сигнала этот индикатор светится зеленым, а при передаче красным.
