Радиостанция Vertex Standard VX-3000
5

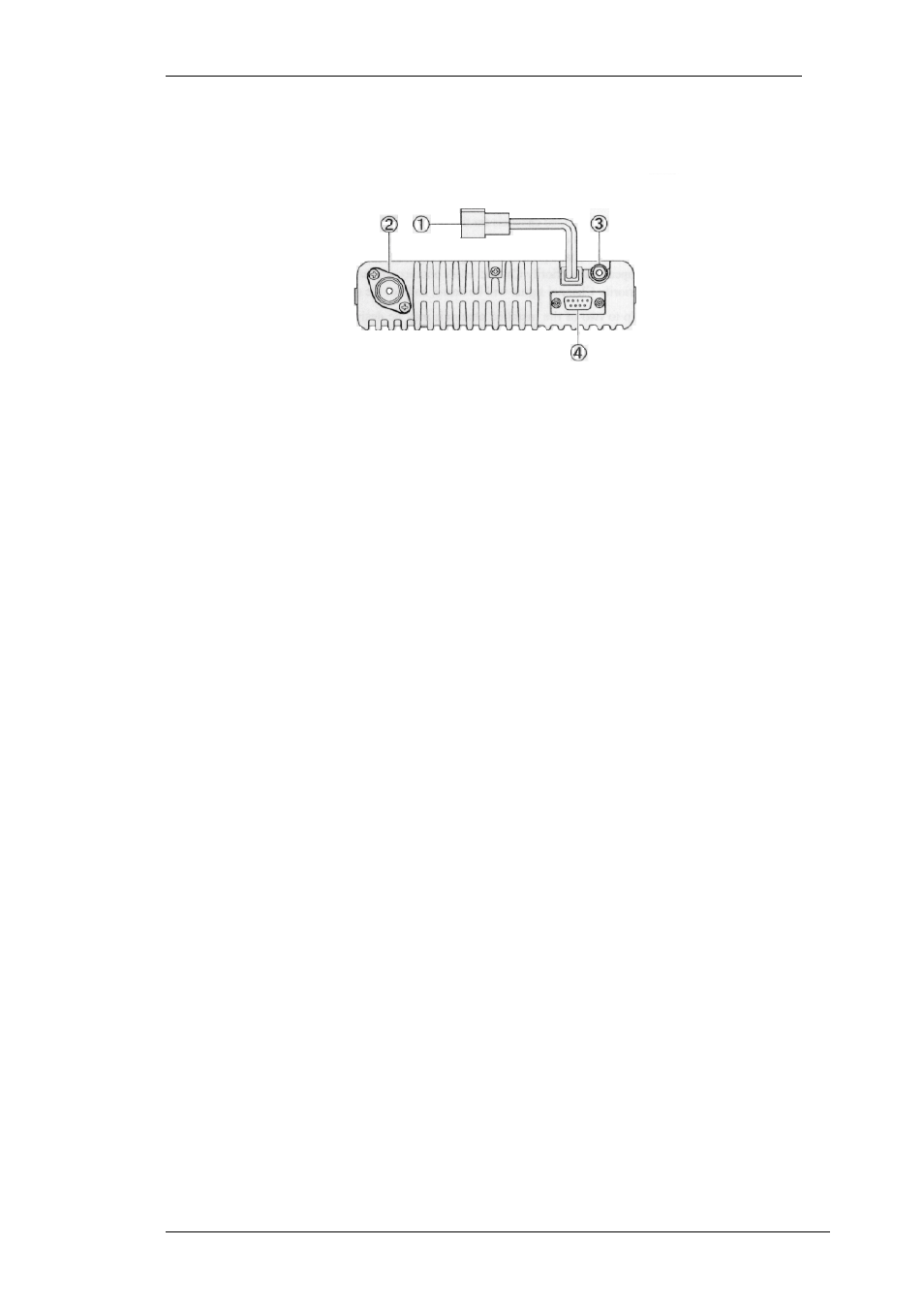

Задняя панель (радиатор)
!
!
!
!
Разъем для подключения питания 13,8 В постоянного тока
Этот разъем предназначен для подключения радиостанции к источнику
постоянного тока с помощью ответного 2- контактного разъема. Используйте для
подключения радиостанции только штатный кабель.
"
"
"
"
Антенный разъем
Это разъем для подключения 50 - Омного коаксиального разъема PL-259,
соединяющего радиостанцию кабелем с антенной.
#
#
#
#
Разъем внешнего громкоговорителя
К этому разъему может быть подключен внешний громкоговоритель при помощи
миниатюрного разъема диаметром 3,5 мм.
$
$
$
$
Разъем 9-контактный (тип DВ-9)
Этот разъем предназначен для подключения приемо-передающего модема и
других дополнительных устройств.
На контакты этого разъема выведены :
!"
вход НЧ передатчика;
!"
выход НЧ приемника;
!"
вход управления режимом «прием/передача» РТТ;
!"
сигнал шумоподавителя (SQL).
