Радиостанция Vertex Standard VX – 5R 5
ООО «Компас + Радио» (095) 956-13-94

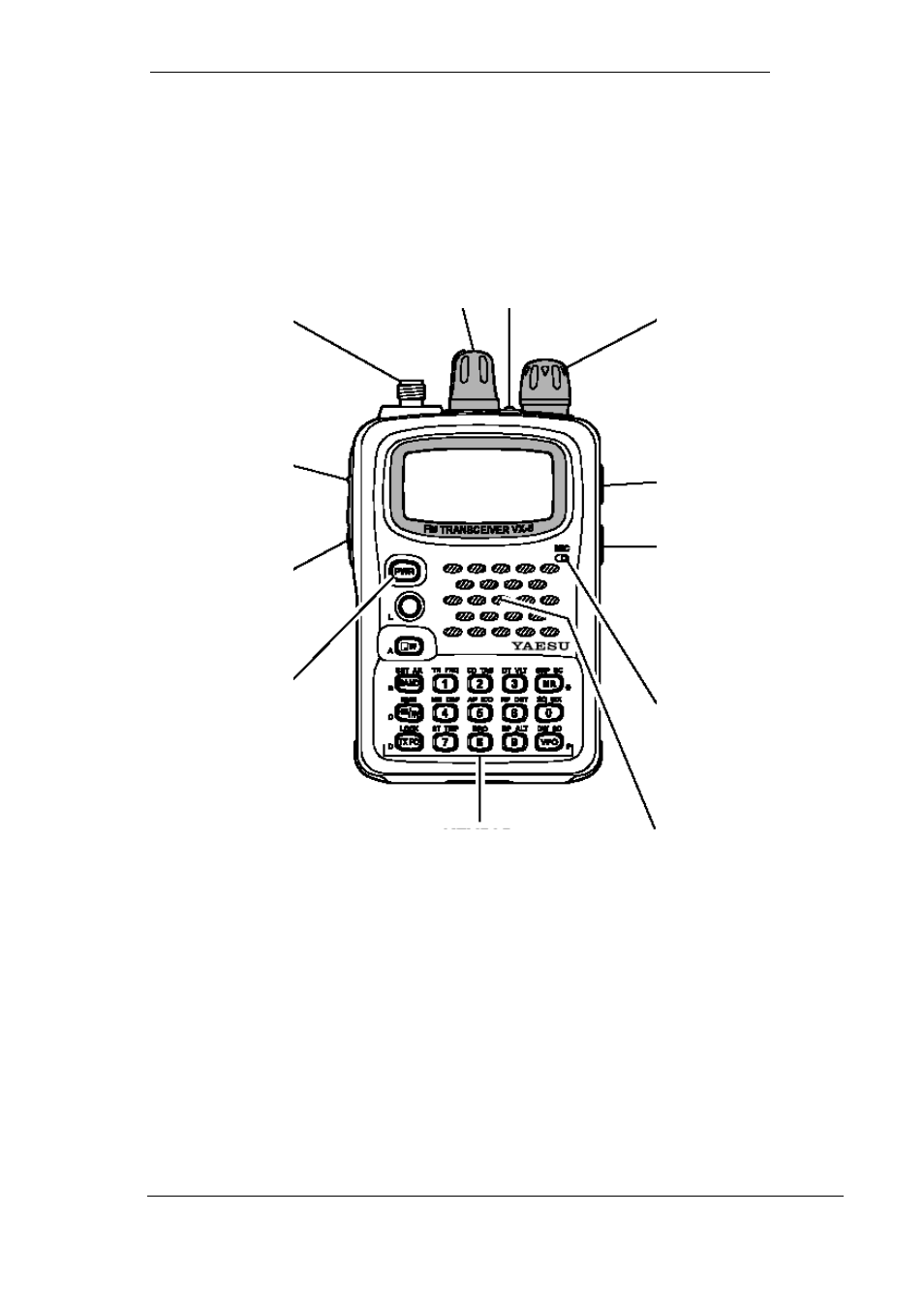

Антенный
разъем
Служит для
подключения
прилагаемой
спиральной
антенны либо для
подключения
внешней антенны
сопротивлением
50 Ом Ручка громкости
Вращение по часовой
стрелке увеличивает
громкость, против часовой –
уменьшает Индикатор «прием-
передача»
Светится зеленым
цветом при приеме
сигнала или красным
при передаче. При
отсутствии или при
слабом сигнале
светодиод не светится.
Ручка настройки
Выполняет также
ввод
других
параметров
радиостанции.
PTT
(прием-передача)
Нажатая клавиша
— передача,
отпущенная —
прием
MIC/SP
Гнездо
подключения
внешнего
микрофона и
громкоговорителя
MONI
Кнопка
принудительного
открывания
шумоподавителя
(для
прослушивания
слабых сигналов) EXT DC
Подключение
внешнего
источника
питания или
зарядного
устройства.
Внутренний
вывод +,
наружный -.
POWER
Кнопка включения
и выключения
радиостанции.
Кнопку следует
нажать на 1
секунду
MIC
Внутренний микрофон
радиостанции
Клавиатура из 17 клавиш служит
для управления режимами работы
радиостанции.
SPEAKER
Внутренний
громкоговоритель
