Инструкция по эксплуатации Velodyne Acoustics Digital Drive
Страница 31
31
ПРИЛОЖЕНИЕ А: Краткая информация о последовательном порте RS 232 и
передаваемых через него командах
Введение
В данном документе приведено краткое описание спецификации протокола порта RS 232 сабвуферов серии Digital Drive (DD) от Velodyne. Из этого про
токола видно, как именно изделия Velodyne 1812 и Digital Drive принимают операционные команды от таких устройств, как универсальные пульты дис
танционного управления от Creston.
Настройка порта команд (com)
Задайте стандартные установки связи: скорость передачи данных в бодах: 9600, информационных битов: 8, четность: нет, стоповых битов: 1.
Расположение выводов в портах «IN» [Вход] и «OUT» [Выход] сабвуферов серии DD
В последовательных портах сабвуферов серии DD используется стандартное расположение выводов (штырьковых контактов), обеспечивающее прямое
подключение к персональному компьютеру через кабель для последовательного соединения С РОЗЕТОЧНЫМ И ВИЛОЧНЫМ СОЕДИНИТЕЛЯМИ. Исполь
зуются всего 3 вывода (передачи, приема, заземления). Расположения выводов следующие:
«IN»:
вывод 2 передача
вывод 3 прием
вывод 5 заземление
«OUT»:
вывод 2 прием
вывод 3 передача
вывод 5 заземление

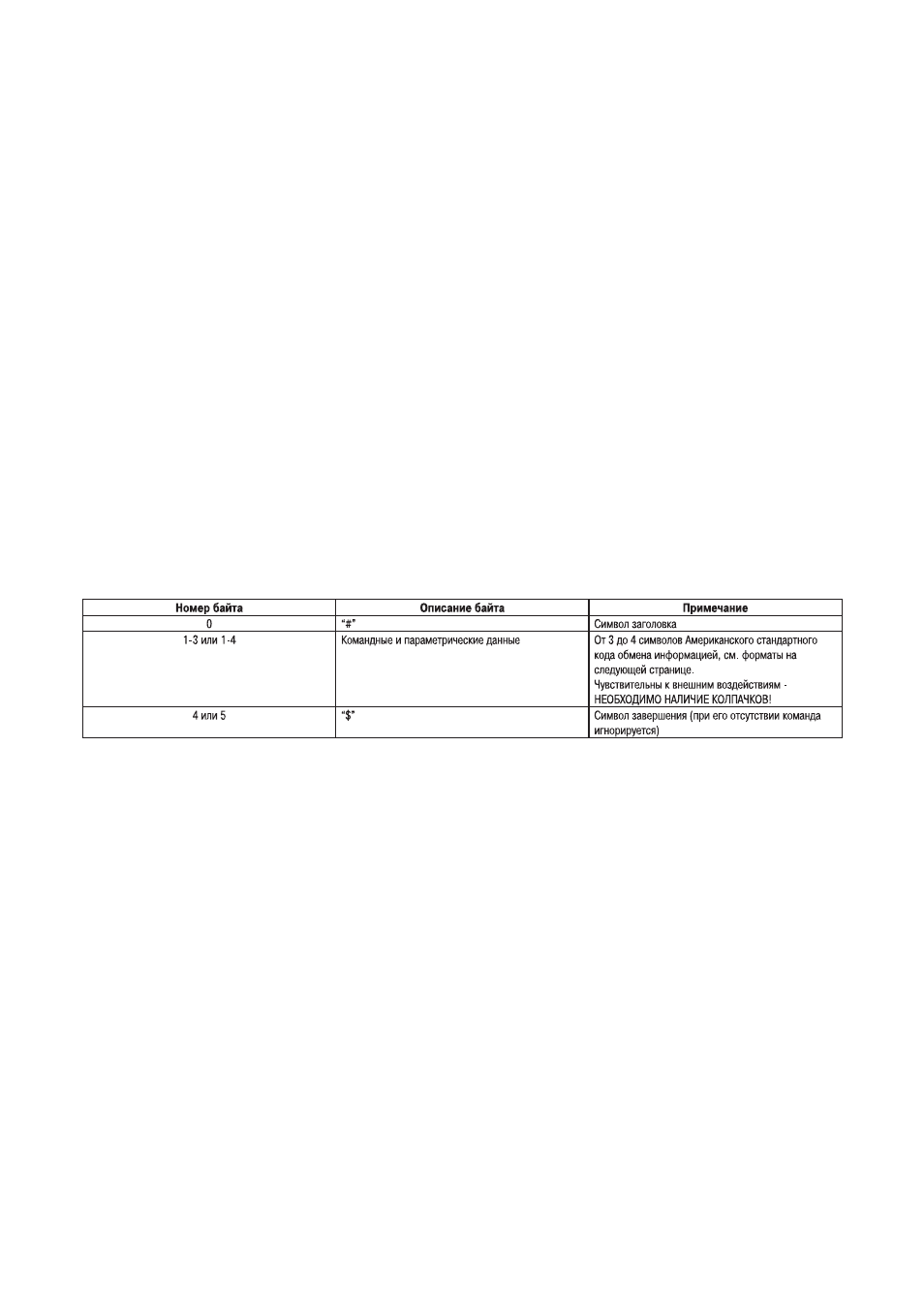

Формат операционных команд
(продолжение на следующей странице)
