Инструкция по эксплуатации Velodyne Acoustics IMPACT MINI
Страница 9
5

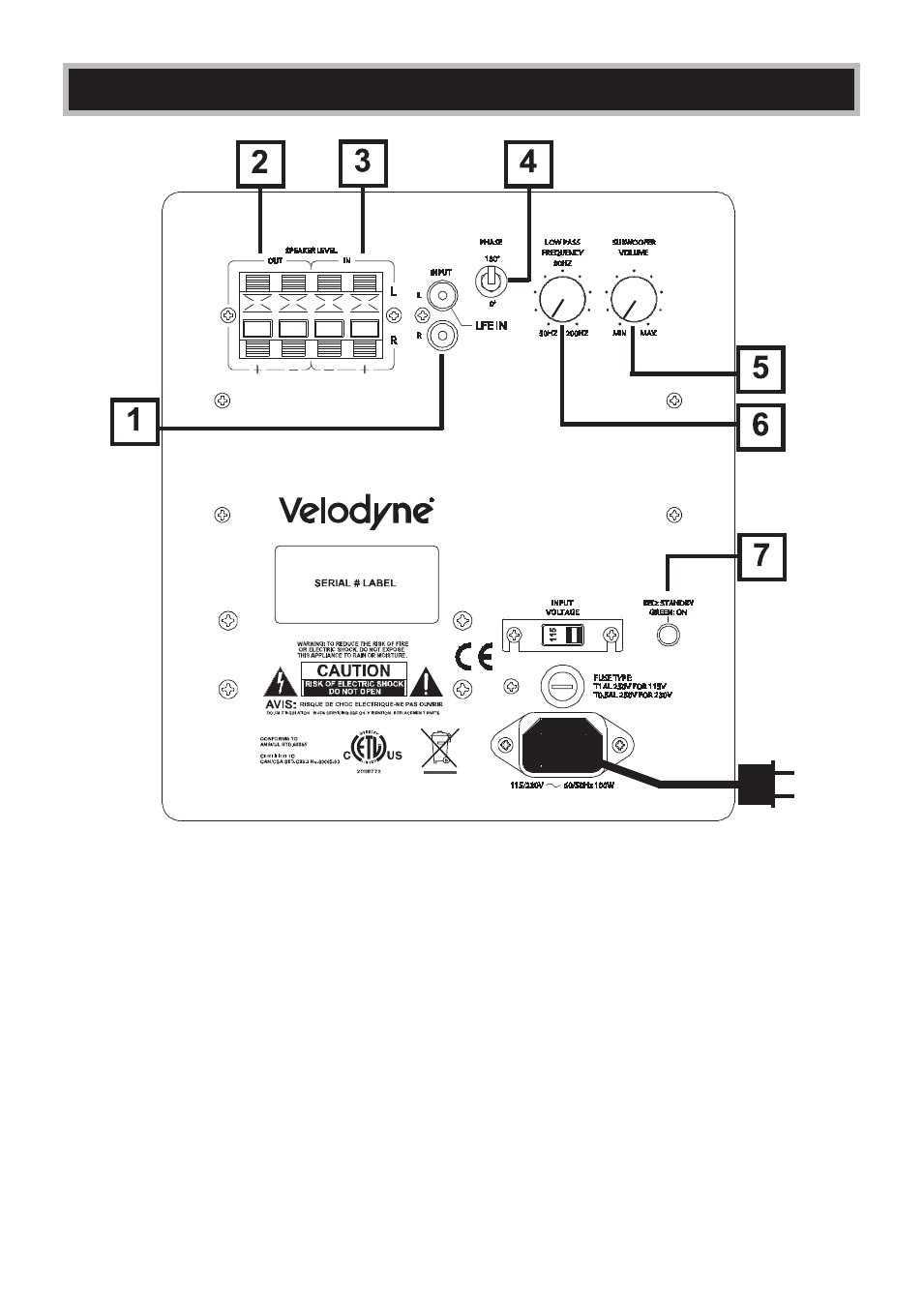

Рисунок 1. Органы управления и соединительные разъемы на задней панели сабвуфера Impact
На рисунке 1 показаны органы управления и разъемы на задней панели сабвуфера. Далее приведено их опи-
сание:
(1) Гнезда линейного входа INPUT [Вход] — Подсоедините эти гнезда к гнездам линейного выхода (LINE OUT)
усилителя.
(2) Разъемы SPEAKER LEVEL OUT [Выход сигнала уровня громкоговорителей] — С этих разъемов подается
сигнал уровня громкоговорителей на фронтальные акустические системы.
(3) Разъемы SPEAKER LEVEL IN [Вход сигнала уровня громкоговорителей] — Подсоедините эти входные разъ-
емы к разъемам выхода на акустические системы на вашем усилителе или ресивере.
(4) Переключатель PHASE [Фаза] — Выберите такое положение переключателя, при котором звучание на сред-
них и нижних частотах громче.
Органы управления и соединительные разъемы на задней панели
