6
WWW.VELODYNE.COM
Серия CHT-Q Руководство пользователя
Разъемы на задней панели

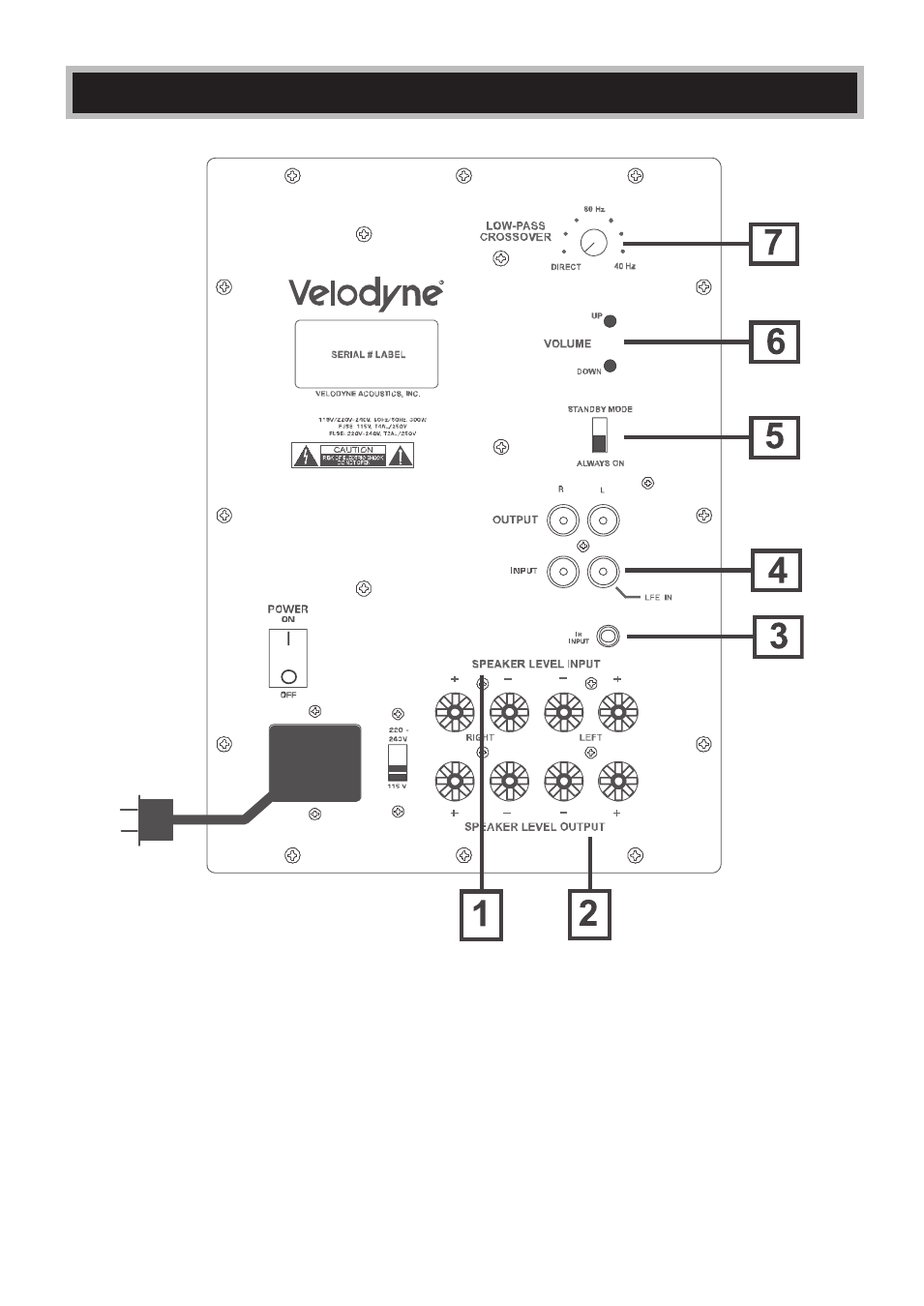

Рис. 2. Разъемы на задней панели сабвуфера CHT-Q.
На рис. 2 показаны органы управления и разъемы на задней панели сабвуфера CHT-Q.
Далее приведено краткое описание органов управления и соединительных разъемов, изображенных на рисун-
ках 2, 2а и 2b. Более подробное описание этих разъемов можно найти ниже:
1. Разъемы «SPEAKER LEVEL INPUT» [Вход сигнала уровня громкоговорителя]
Подсоедините эти входные разъемы к разъемам выходного сигнала уровня громкоговорителя на вашем
усилителе или ресивере. Если вы используете этот способ подключения то, войдя в меню настройки
акустических систем, предусмотренное в ресивере, выберите опцию больших АС.
