8
Инструкция по монтажу MAG pro 835292_02
5 Подключение
Опасно!
Опасность отравления и взрыва!
Опасность получения ожогов!
При монтаже соединений следите за тем, чтобы
установить все уплотнения, чтобы быть уверенным
в отсутствии неплотностей в газо- и водопроводе.
5.1 Подключение
к
газопроводу
• Монтаж запорного газового крана выполняется на опуске
газопровода или непосредственно под аппаратом;
соединение должно быть выполнено без создания
механических напряжений и быть газоплотным.
• Проведите опрессовку собранного газопровода согласно
действующим правилам, проверьте герметичность соединений
и аппарата и, при необходимости, устраните неплотности.
5.2 Подключение
к
водопроводу
• Выполните соединение патрубков холодной и горячей
воды; соединения должны быть выполнены без создания
механических напряжений.
• Проверьте герметичность и, при необходимости, устраните
неплотности.
5.3 Подключение
к
дымоходу
1
2

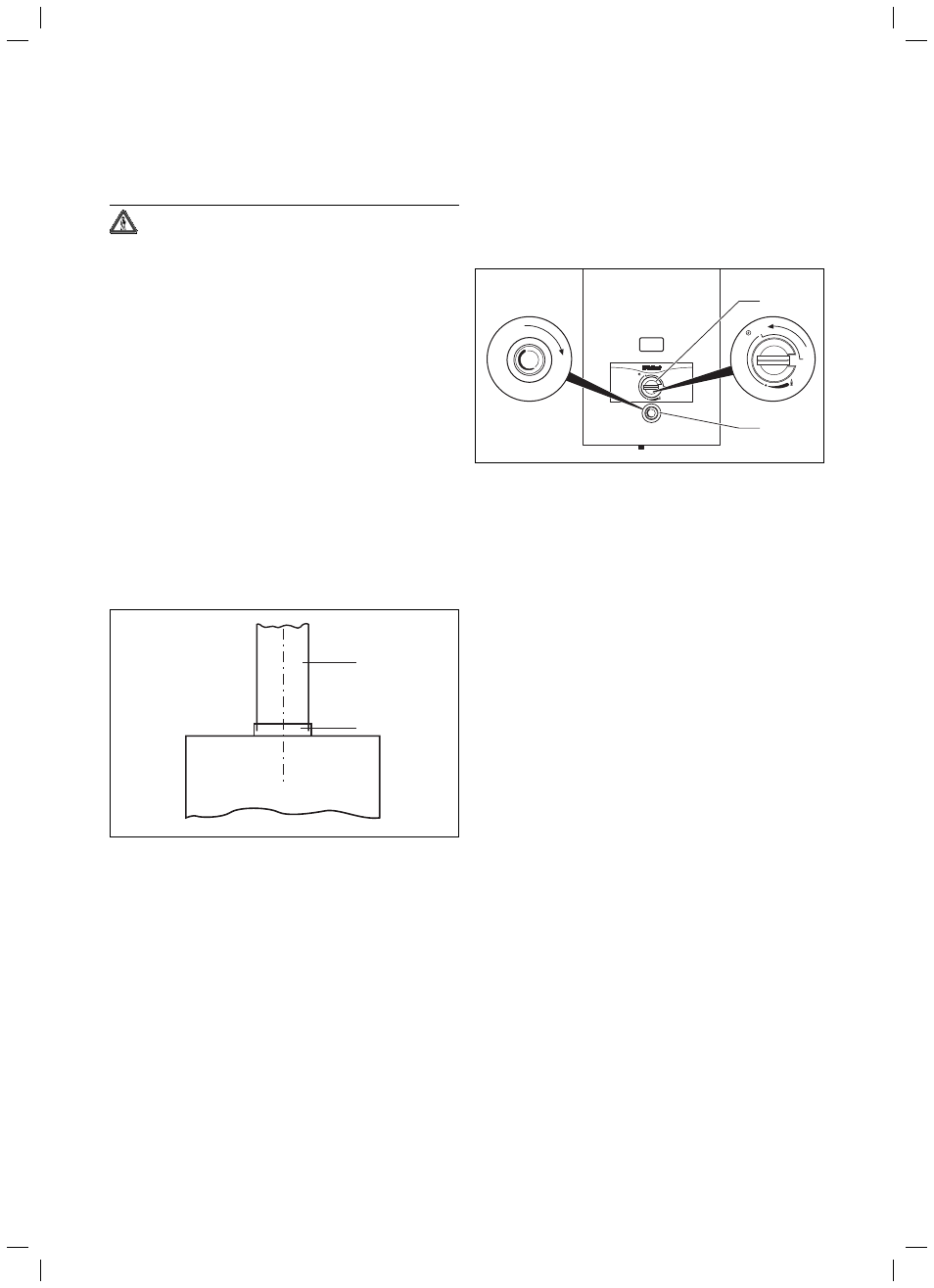

Рис. 5.1 Подключение к дымоходу
Пояснения к рисунку
1 Труба
дымохода
2 Патрубок предохранителя тяги
• Установите трубу дымохода (1) в патрубок трубы дымохода
(2) на предохранителе тяги, см. рис. 5.1 «Подключение
к дымоходу». Следите за тем, чтобы труба газохода правильно
располагалась в патрубке.
Проверка функционирования датчика опрокидывания тяги
Перед монтажом трубы дымохода проверьте правильность
функционирования датчика опрокидывания тяги. При этом
соблюдайте следующий порядок действий:
• Перекройте дымоход.
press
>10 s.
MAG pro
2
1
press
>10 s.
Рис. 5.2 Настройка максимальной температуры и мощности
• Поверните терморегулятор (2) вправо в положение
максимальной температуры.
• Поверните регулятор мощности (1) влево в положение
максимальной мощности.
• Откройте один из кранов горячей воды.
В течение максимум 2 минут датчик опрокидывания тяги должен
прервать подачу газа и отключить устройство.
• Закройте все краны горячей воды.
Вы можете снова включить устройство после охлаждения
датчика опрокидывания тяги (не ранее, чем через 15 минут); для
этого Вы должны снова установить готовность к работе, см.
руководство по эксплуатации, раздел 4.3.2 «Установка
готовности к работе».
Если датчик опрокидывания тяги не прерывает подачу газа
в течение указанного времени:
• Сообщите о случившемся в гарантийно-консультационную
службу.
• Выключите устройство.
6 Ввод
в
эксплуатацию
Первый ввод устройства в эксплуатацию и инструктаж
пользователя должны быть проведены квалифицированным
специалистом. При первом вводе в эксплуатацию следует
провести контроль настройки газовой арматуры.
Выполняемые действия описаны в руководстве по эксплуатации
в разделе 4.3 «Ввод в эксплуатацию».
6.1
Проверка настроек газовой арматуры
Для этого сравните таблицы в разделе 6.2 «Таблицы настройки
газовой арматуры».
