Управление

Руководство по эксплуатации atmoTEC pro/atmoTEC plus и turboTEC TEC pro/turboTEC plus 0020029242_02

11

4

4 Управление

4.1 Обзор

элементов

управления

4.1.1

Элементы управления аппаратов
atmoTEC plus/turboTEC plus

bar

1

9

8

7

6
5

2

3

4

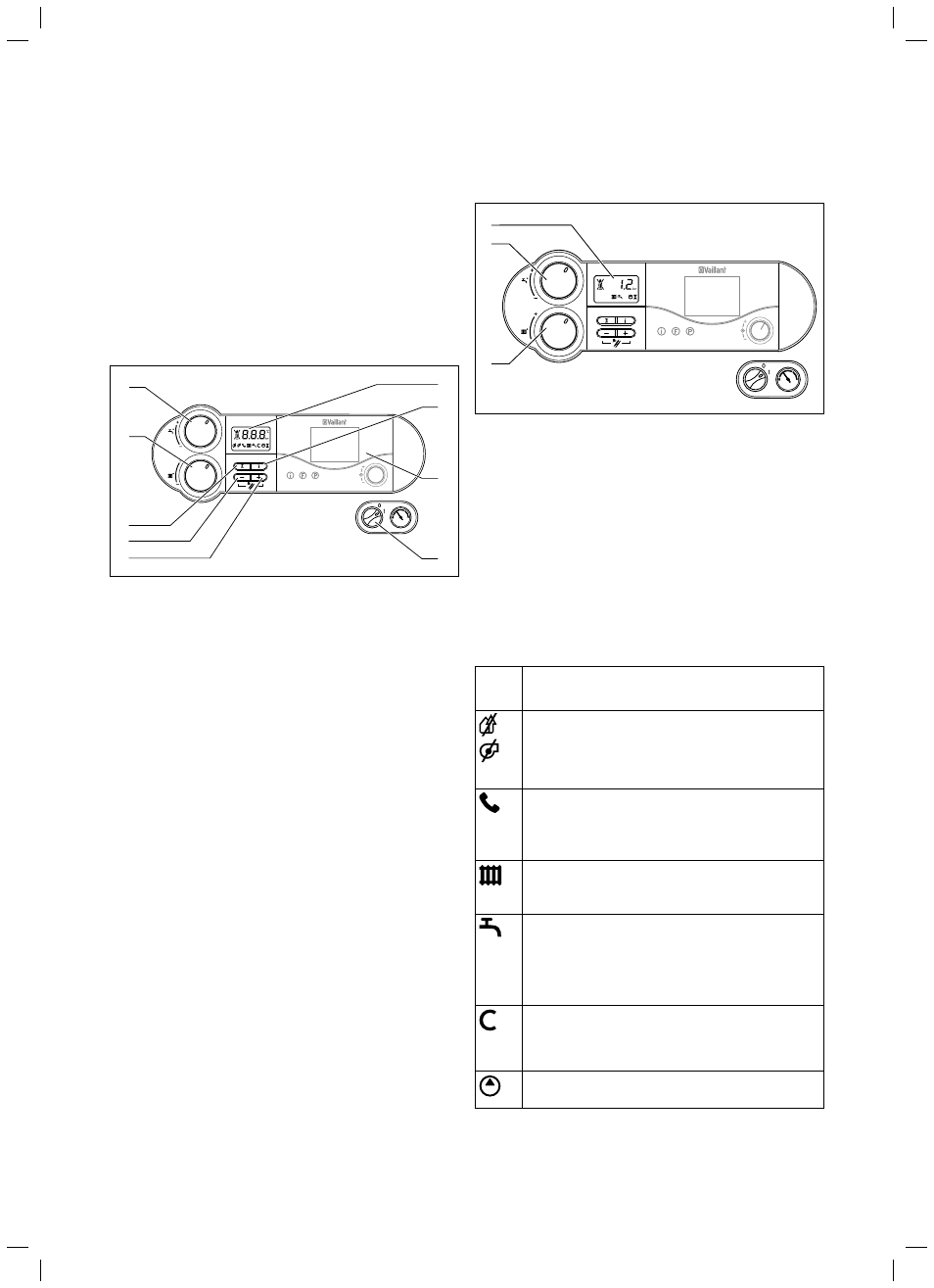

4.1  Элементы управления аппаратов atmoTEC plus, turboTEC plus

Для открытия передней откидной крышки возьмитесь за ручку и
откиньте её. Теперь становятся видны элементы управления, имею-
щие следующие функции (см. рис. 4.1):

1 Дисплей для индикации текущего давления наполнения системы

отопления, температуры теплоносителя в подающей линии
системы отопления или определённой дополнительной информа-
ции.

2 Кнопка "i" для вызова информации.
3 Встраиваемый регулятор (принадлежности).
4 Основной выключатель для включения и выключения аппарата.
5 Кнопка "+" для перелистывания вперёд индикации на дисплее (для

сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности) и для переключения индикатора на теку-
щую температуру теплоносителя в подающей линии системы ото-
пления.

6 Кнопка "-" для перелистывания назад индикации на дисплее (для

сертифицированного фирмой Vaillant специалиста при настройке
и поиске неисправности).

7 Кнопка "Снятие сбоя" для сброса определённых сбоев.
8 Вращающаяся кнопка для настройки температуры теплоносителя

в подающей линии системы отопления.

9 Только в случае аппарата atmoTEC/turboTEC со встроенной

функцией приготовления горячей воды: вращающаяся кнопка
для настройки температуры горячей воды на выходе.
Только в случае аппарата atmoTEC/turboTEC с подключён-
ным ёмкостным водонагревателем: вращающаяся кнопка для
настройки температуры воды в накопителе.

Цифровая информационно-аналитическая система

bar

2

3

1

4.2  Дисплей (во время разбора горячей воды

на аппаратах atmoTEC plus, turboTEC plus)

Аппараты atmoTEC plus и turboTEC plus оборудованы цифровой
информационно-аналитической системой. Эта система выдаёт Вам
информацию об эксплуатационном состоянии Вашего аппарата и
помогает Вам при устранении сбоев.
В обычном режиме эксплуатации аппарата на дисплее (3) указыва-
ется текущее давление наполнения системы отопления (в примере
1,2 бар). В случае неполадок индикация давления наполнения сме-
няется соответствующим кодом ошибки.

Кроме того, отображаемые символы предоставляют Вам следую-
щую информацию:

Дисплей
(3)

Индикатор текущего давления наполнения системы отопления,
температуры теплоносителя в подающей линии системы отопле-
ния или индикатор кода состояния или кода ошибки.

горит постоянно:

сбой в воздуховоде/тракте отходя-
щих газов.

мигает:

активна автоматическая адаптация к
длине труб
(только в случае turboTEC plus).

Пока на дисплее горит этот символ, температура теплоносителя
в подающей линии и температура горячей воды на выходе зада-
ётся через vrnetDIALOG (принадлежности), т.е. аппарат работает
с другими, нежели настроенные на вращающихся кнопках (1) и
(2), значениями температуры.

Активен режим отопления:
горит постоянно:

текущий режим эксплуатации -
режим отопления.

мигает: активно

время блокировки горелки.

Активна функция приготовления горячей воды:
VUW*: горит постоянно:

идёт разбор горячей воды.

выключено:

разбор горячей воды отсутствует.

VU**: горит постоянно:

подключён ёмкостный водонагрева-
тель

мигает:

активна загрузка ёмкостного водона-
гревателя

Активна функция "горячий старт":
горит постоянно:

функция "горячий старт" находится в
состоянии готовности.

мигает:

работает функция "горячий старт",
горелка включена.

Работает насос системы отопления.
