Описание прибора
Руководство по эксплуатации calorMATIC 370 0020124596_01
7
3
3.3.1
Структура
меню
1
2
3
4
3
4
4
4
2
1
A
1

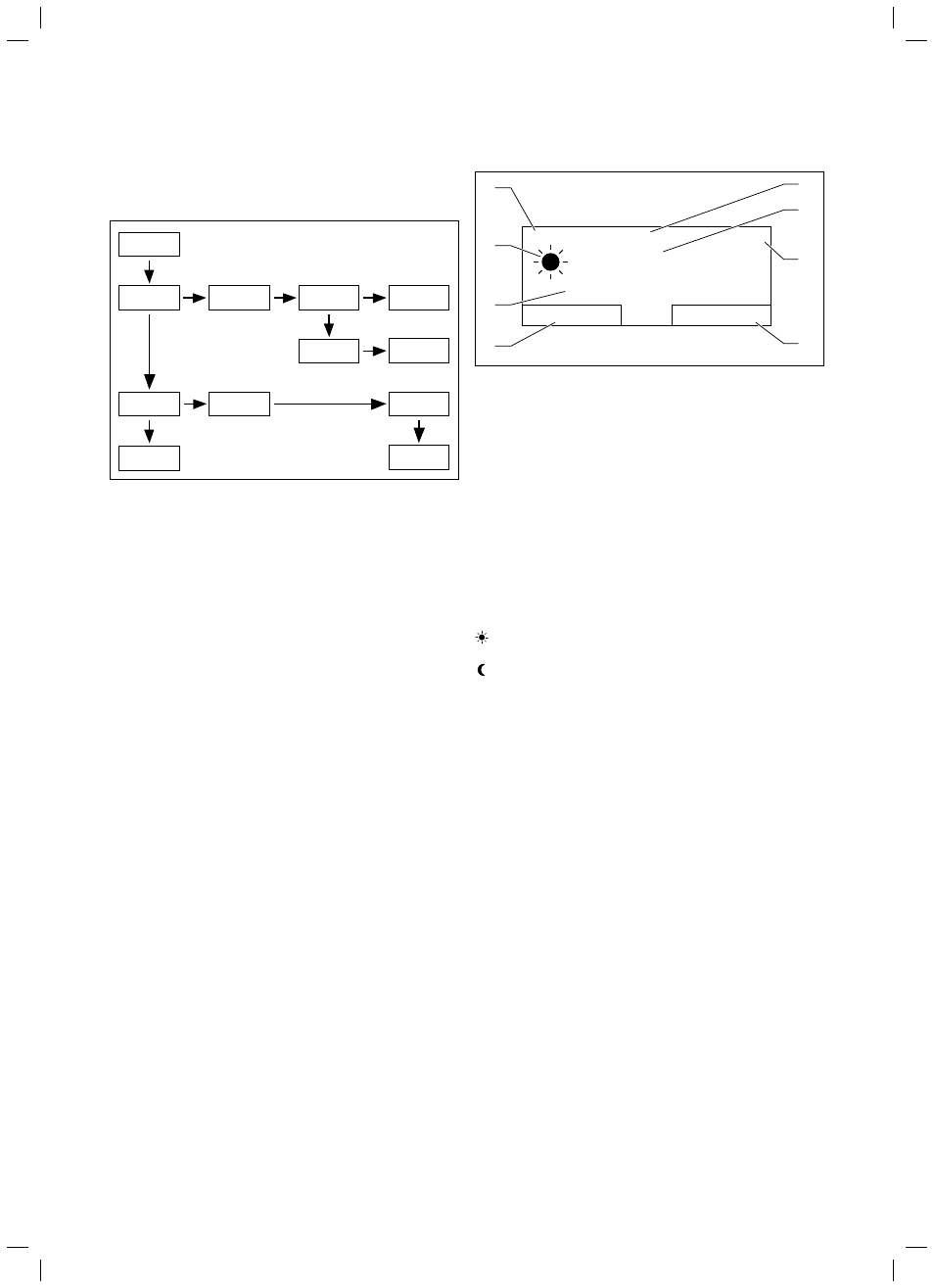

Рис. 3.2 Структура меню
A
Основная маска
1
Уровень выбора 1
2
Уровень выбора 2
3
Уровень выбора 3
4
Уровень настроек
Структура меню регулятора разделена на четыре уровня. Из
основной маски Вы попадаете на уровень выбора 1. В струк-
туре меню Вы перемещаетесь глубже или снова выше на один
уровень по максимум трём уровням выбора. Из каждого из низ-
ших уровней выбора Вы попадаете на уровень настроек.
3.3.2
Основная
маска
Основная маска - это доступная всегда маска дисплея. Основ-
ная маска показывает текущие настройки и значения системы
отопления. Если Вы что-то настраиваете в регуляторе, тогда
маска на дисплее меняется с основной на маску настройки.
Основная маска появляется если Вы:
– нажимаете левую функциональную клавишу и, таким обра-
зом, покидаете уровень выбора 1.
– не выполняете управляющие воздействия на регуляторе
дольше 5 минут.
Авто
01.01.10
°C
19,5
10:02
Желаемая тем-ра
20,0°C
Меню
Режим
1
2
3
4
8
7
5
6
Рис. 3.3 Основная маска
1
Дата
2
Текущая температура воздуха в помещении
3
Текущее время
4
Текущая функция правой функциональной клавиши
(функция программной клавиши)
5
Текущая функция левой функциональной клавиши
(функция программной клавиши)
6
Желаемая температура (заданная температура воздуха в помещении)
7
Символ режима отопления в режиме эксплуатации "Авто"
8
Настроенный режим эксплуатации для режима отопления
Символы для режима отопления
Солнце = режим отопления в пределах настроенного вре-
менного окна (Режим День)
Луна = режим отопления вне настроенного временного окна
(Режим Ночь)
Функция программной клавиши
Обе функциональные клавиши имеют функцию программной
клавиши.
Текущие функции функциональных клавиш указываются в нижней
строке дисплея.
В зависимости от выбранного в структуре меню уровня выбора,
пункта или значения:
– текущая функция (5) левой функциональной клавиши может
быть различной.
– текущая функция (4) правой функциональной клавиши может
быть различной.
Если Вы нажимаете, например, левую функциональную клавишу,
тогда текущая функция левой функциональной клавиши меняется
с "Меню" (¬ Рис. 3.3) на "назад" (¬ Рис. 3.4).
Меню
Если Вы нажимаете левую функциональную клавишу "Меню",
тогда из основной маски Вы попадаете на уровень выбора 1
структуры меню.
Режим эксплуатации
Если Вы нажимаете правую функциональную клавишу "Режим",
тогда из основной маски Вы попадаете непосредственно в
настройки в пункт "Режим работы". Таким образом Вы сможете
изменить режим эксплуатации отопительного контура
"KOHTYP 1" быстрее всего (¬ Гл. 4.3.1).
