23 HU
Szerelési útmutató calorMATIC 230
calorMATIC
4
2
3
1
5
6
7
4

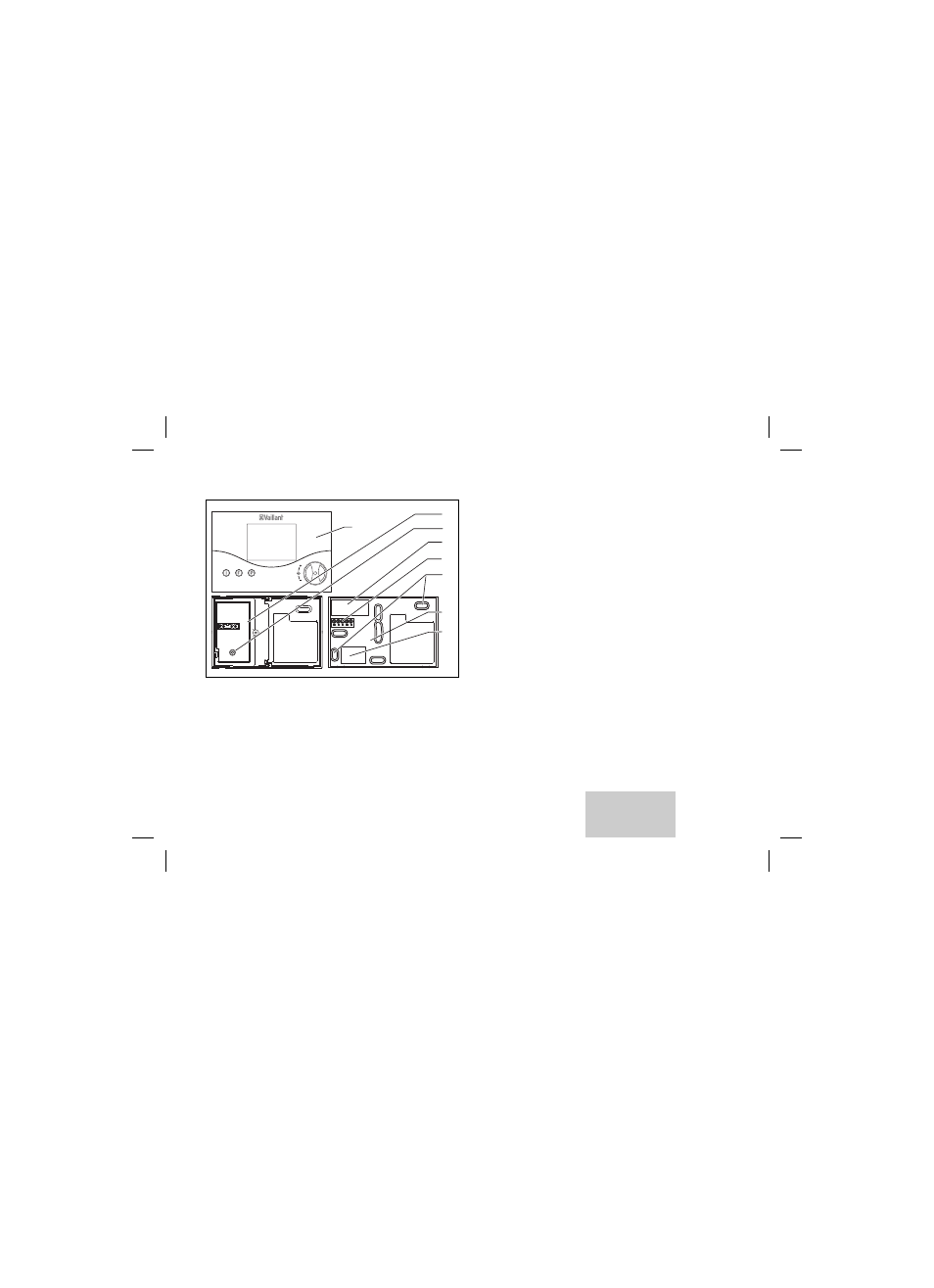

9.1. ábra A szobatermosztát felszerelése
• Nyissa ki a fali rögzítőaljzat (5) belső
védőfedelét (6), a csavar (7) oldásával
és a fedél jobbra történő felhajtásával.
• Készítsen két darab 6 mm átmérőjű
rögzítőfuratot (3) (a 9.1. ábrának
megfelelően), majd helyezze be azokba
a két mellékelt tiplit.
• Vezesse keresztül a csatlakozókábelt a
belső védőfedél alatt lévő
kábelátvezetőn (4).
• A két mellékelt csavarral erősítse fel a
fali rögzítőaljzatot a falra.
• A 10.1. pont szerint kösse be a
csatlakozókábelt.
• Hajtsa vissza balra, majd rögzítse a
csavarral a belső védőfedelet.
• Úgy helyezze rá a szobatermosztátot
(1) a fali rögzítőaljzatra (5), hogy a
felső rész hátoldalán lévő csapok
illeszkedjenek a tartóelemekbe (2).
Szerelés 9
