Посібник з експлуатації ecoCOMPACT 0020040944_01
9
4 Управління
4.1 Огляд
органів
управління
Органи керування стають доступні при відкриванні дверцят обши-
вання.
Kurz-B
edienu
ngsan
leit un
g ecoC
OMPA
CT
bar

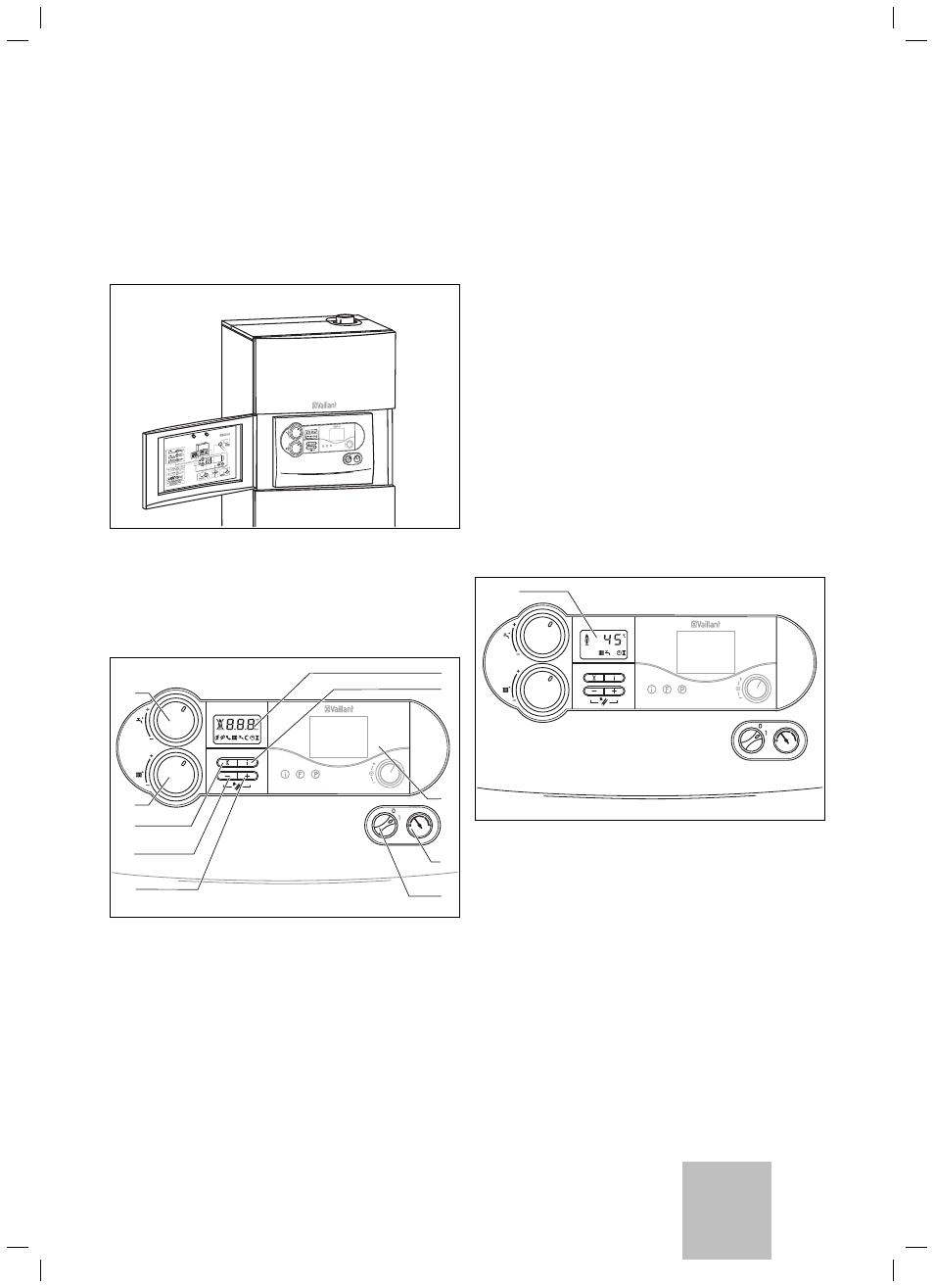

Рис. 4.1 Відкривання дверцят обшивки
i
Дверцята обшивки для адаптації до умов приміщення
можуть бути закріплені або праворуч або ліворуч.
bar
1
10
9
8
7
6
2
3
4
5
Рис. 4.2 Органи управління
Органи керування мають наступні функції:
1
Дисплей для індикації поточної температури, режиму
роботи або певної додаткової інформації
2
Кнопка "i" для виклику інформації
3
Убудований регулятор (приналежність)
4
Манометр для індикації тиску наповнення й робочого
тиску в опалювальній установці
5
Головний вимикач для вмикання й вимикання приладу
6
Індикатор температури накопичувача
Кнопка „+” для перегортання вперед даних, відображе-
них на дисплеї (для фахівця при налагоджувальних робо-
тах і пошуку помилок).
7
Індикатор тиску в опалювальній установці
Кнопка „-” для перегортання назад даних, відображених
на дисплеї (для фахівця при налагоджувальних роботах і
пошуку помилок).
8
Кнопка "Усунення збоїв" для скидання певних збоїв
9
Ручка для настроювання температури лінії подачі опа-
лення
10
Ручка для настроювання температури накопичувача
Цифрова інформаційно-аналітична система (система DIA)
bar
1
Рис. 4.3 Дисплей системи DIA
Ваш прилад оснащений цифровою інформаційно-аналітичною
системою (системою DIA). Ця система надає Вам інформацію
про робочий стан Вашого приладу й допомагає при усуненні
збоїв.
У нормальному режимі роботи приладу на дисплеї системи DIA
(1) відображається поточне значення температури лінії подачі (у
прикладі: °45 C). У випадку несправності замість температури
вказується відповідний код помилки.
Управління 4
UA
