Для специальных целей имеются другие типы датчиков. За дополни-
тельной информацией обращайтесь к вашему местному дилеру Raymarine.
Датчики следует устанавливать в местах, где им обеспечено плавное
обтекание потоком воды. Эти места показаны на рисунках в виде
заштрихованных областей.

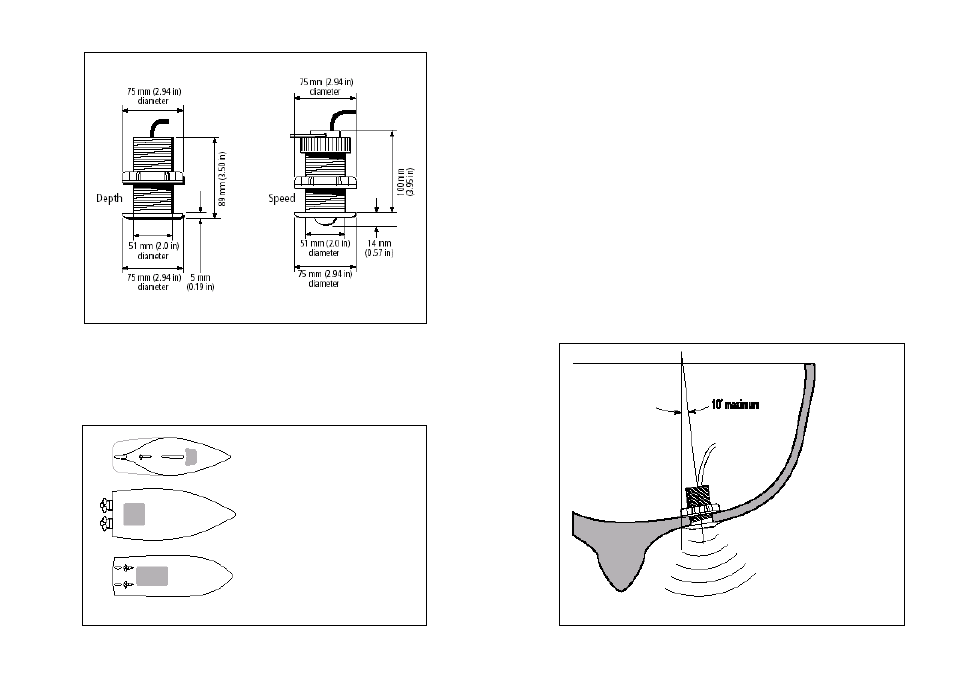

Размеры пластиковых датчиков,
устанавливаемых сквозь корпус
(Глубина) (Скорость)
Водоизмещающие моторные
суда
Глиссирующие суда
Парусные суда
Подходящие места для установки датчиков
20
Кроме того, место для установки любого из датчиков может располагаться:
• впереди гребных винтов как минимум на расстоянии 10% длины
ватерлинии
• на расстоянии, как минимум, 150мм от киля (в случае парусной
яхты наилучшее место - впереди киля )
• как можно ближе к диаметральной плоскости судна (осевой линии)
• в таком месте, где нет других узлов, проходящих сквозь корпус,
или каких-либо выступающих конструктивных узлов
• в таком месте, где внутри корпуса будет достаточно места для
обеспечения доступа при монтажных работах (например, для
накручивания гайки на преобразователь)
• в таком месте, где над датчиком есть как минимум 100мм
пространства, которое может потребоваться для извлечения датчика из
своего гнезда.
В добавление к вышеперечисленным требованиям ось излучения эхоло-
кационных сигналов датчика эхолота не должна отклоняться более чем
на 10 градусов для судна, находящегося на плаву.
Максимальный угол отклонения оси излучения для датчика эхолота
21
