RAY101E Портативная ОВЧ (МВ) радиостанция
10
3.2 ЖК-дисплей
Ниже описываются функциональные значки на ЖКД устройства RAY101E.

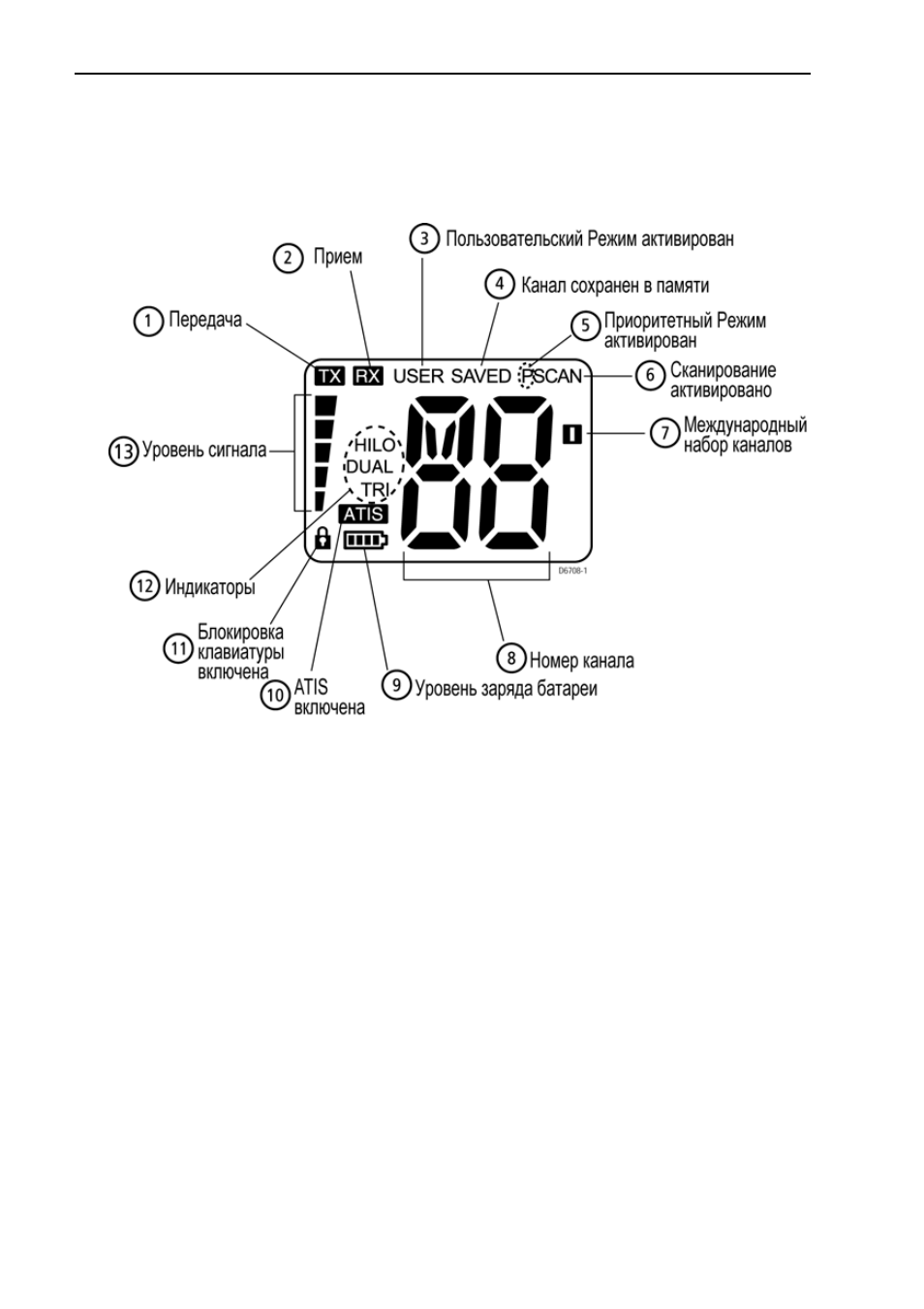

Рисунок 3-2 Схема ЖК-дисплея
1. Индикатор передачи (TX)
Указывает, что кнопка PTT нажата и радиостанция передает сигнал.
2. Индикатор приема (RX)
Указывает, что радиостанция принимает сигнал. Если радиостанция принима-
ет сигнал, но порог шумоподавления установлен настолько высоко, что сиг-
нала не слышно, индикатор RX не отображается, но сегментный индикатор с
левой стороны дисплея светится, что говорит о достаточном уровне сигнала.
3. Режим «любимого» канала (USER)
Указывает, что радиостанция находится в пользовательском режиме. В пользо-
вательском режиме отображаются только каналы, сохраненные пользовате-
лем в памяти, что позволяет легко сканировать любимые каналы, обходя
нежелательные или редко используемые каналы.
