Планирование установки
D11358-1

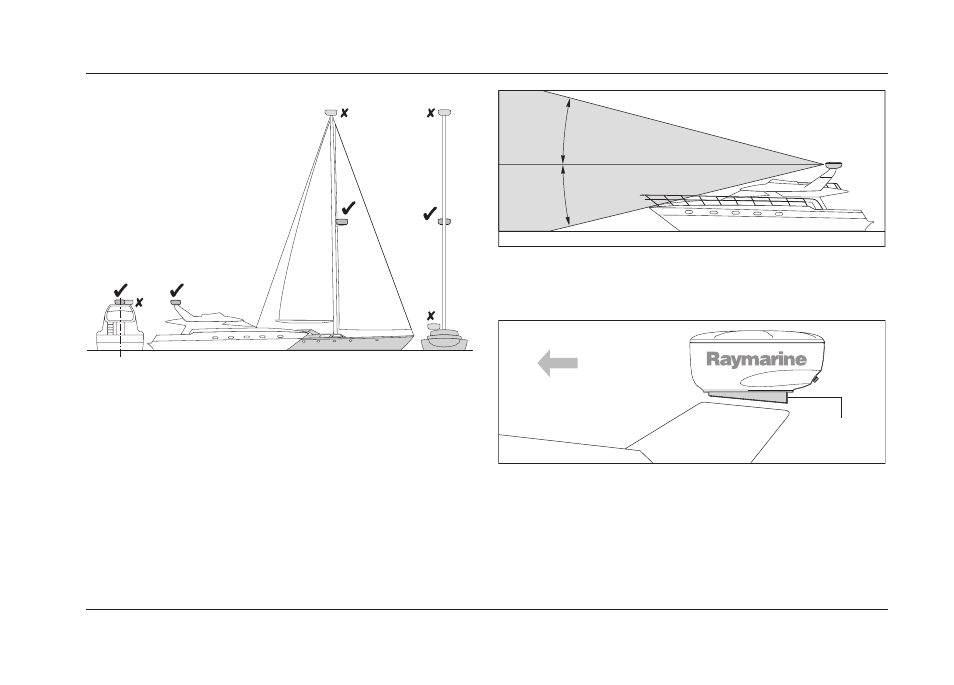

Для достижения наибольшего радиуса действия установку антенны
следует осуществлять как можно выше над ватерлинией, но, кроме
того, необходимо убедиться в том, что антенна:
располагается выше уровня головы.
•
легко доступна.
•
располагается как можно ближе к осевой линии судна.
•
установлена на жесткой и прочной платформе.
•
не загорожена крупными объектами,
такими,
как
•
ходовой мостик,
крупные вытяжные шахты
двигателей, прожекторы, рупоры или мачты.
не будет подвергаться нагреву и задымлению.
•
расположена на расстоянии минимум в 1 м от магнитного компаса
•
или других антенн.
Не следует устанавливать антенну слишком высоко,
где на ее
функцио-нирование сильное влияние будет оказывать качка.
12.5°
12.5°
12.5°
12.5°
D11359-1
D11359-1
Антенна должна устанавливаться таким образом,
чтобы решетка
вращалась параллельно ватерлинии.
Луч радара развертывается приблизительно на 25° по
вертикали,
обеспечивая достаточно надежный захват цели при
качке.
Клин или
шайбы
Вперед
D11360-1
Суда с корпусом глиссирующего типа, а также с определенным
водоизмещением,
имеют более высокий угол подъема носа при
ходе на крейсерской скорости, что существенно затрудняет захват
цели. В таком случае может потребоваться изменить траекторию
луча радара, чтобы приблизить ее к горизонтальному положению;
для этого следует с помощью клина приподнять заднюю часть радара
таким образом, чтобы луч радара был несколько смещен вниз, когда
судно пребывает в неподвижном состоянии. Более подробно это
проиллюстрировано с помощью диаграммы на стр. 14.
