Глава 6: Рыбопоисковый эхолот
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495) 788-05-08
6-3
Как можно находить рыбу при помощи сонара?
Тело рыбы по большей части состоит из воды, но у нее также есть пла-
вательный пузырь, который содержит газ. Учитывая тот факт, что ско-
рость звука распространяется в воде иначе, чем в газе пузыря, пузырь
отражает звуковые волны. Таким образом, рыбопоисковый эхолот отра-
жает только плавательный пузырь, а не всю рыбу.
Обнаруженная рыба отображается в виде дуги.
Обычно чем больше дуга, тем больше рыба, хотя и не всегда. Давайте
представим, что есть две рыбы одинакового размера: одна находится
близко к поверхности, другая – ближе ко дну. Рыба, которая находится
близко к поверхности, отображается в виде большей дуги, так как
больше звуковых волн возвращается к рыбопоисковому эхолоту.
Размер плавательного пузыря различен у каждого вида рыб, это может
повлиять на размер дуги рыбы на изображении. Рыбе с большим пла-
вательным пузырем соответствует большая дуга, тогда как рыбе с ма-
леньким плавательным пузырем – маленькая. Несколько дуг подряд

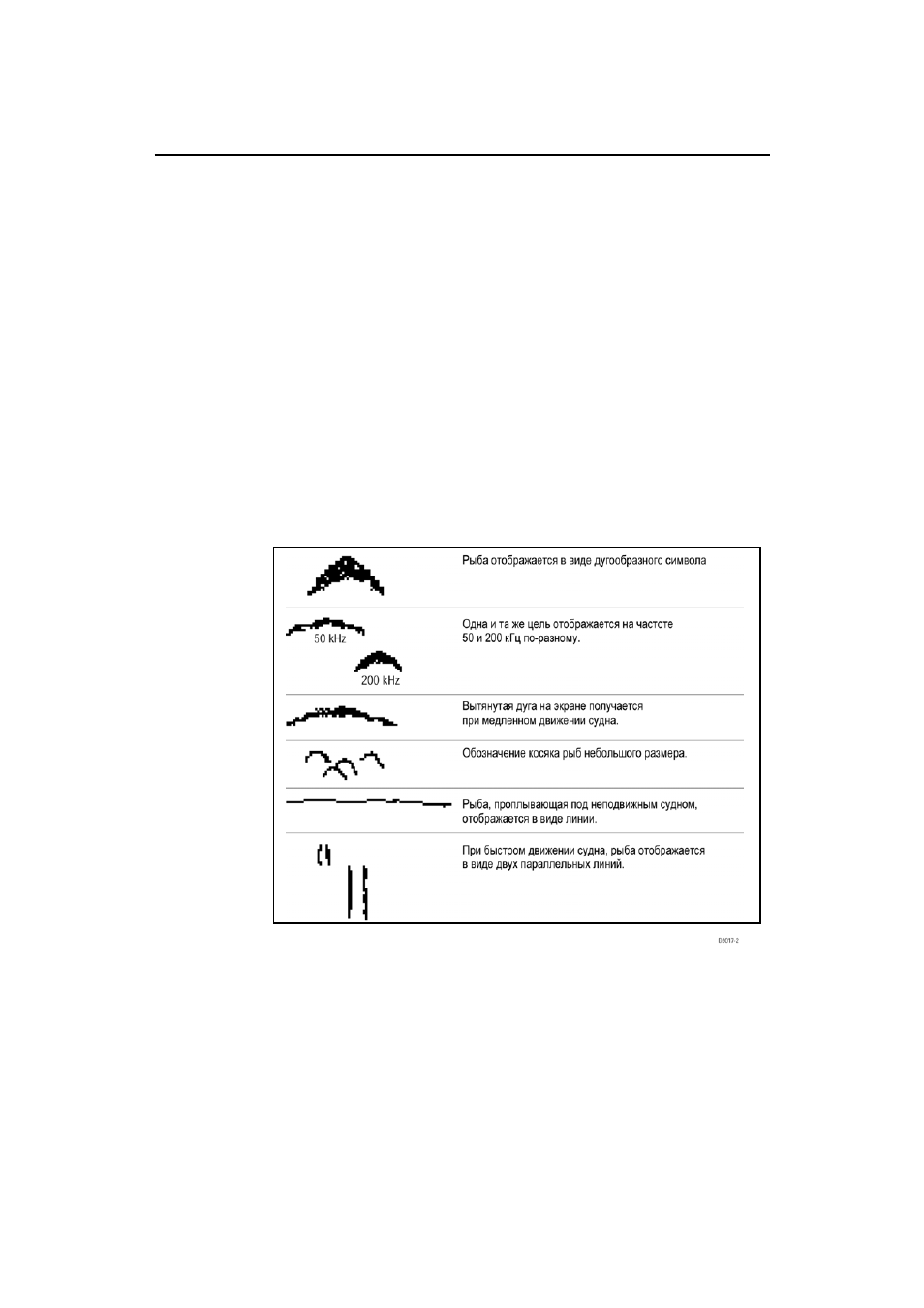

свидетельствуют о косяке рыб. Ниже представлено типичное изобра-
жение рыбы на экране.
Воздействие частоты и скорости лодки
Изображение сигнала, отраженного от рыбы, зависит от используемой
частоты: при 50 кГц генерируется широкий луч, поэтому рыба, опреде-
ленная этим лучом, имеет вид широкой дуги; луч 200 кГц уже, поэтому
та же рыба отображается как более узкая дуга.
На форму дуги влияет также скорость судна. Если судно движется с
маленькой скоростью, дуга обычно более длинная. Если судно дви-
жется с большей скоростью, дуги короткие и заостренные. Если судно
движется с очень большой скоростью, рыба может отображаться в
виде вертикальных линий.
