K-323
6

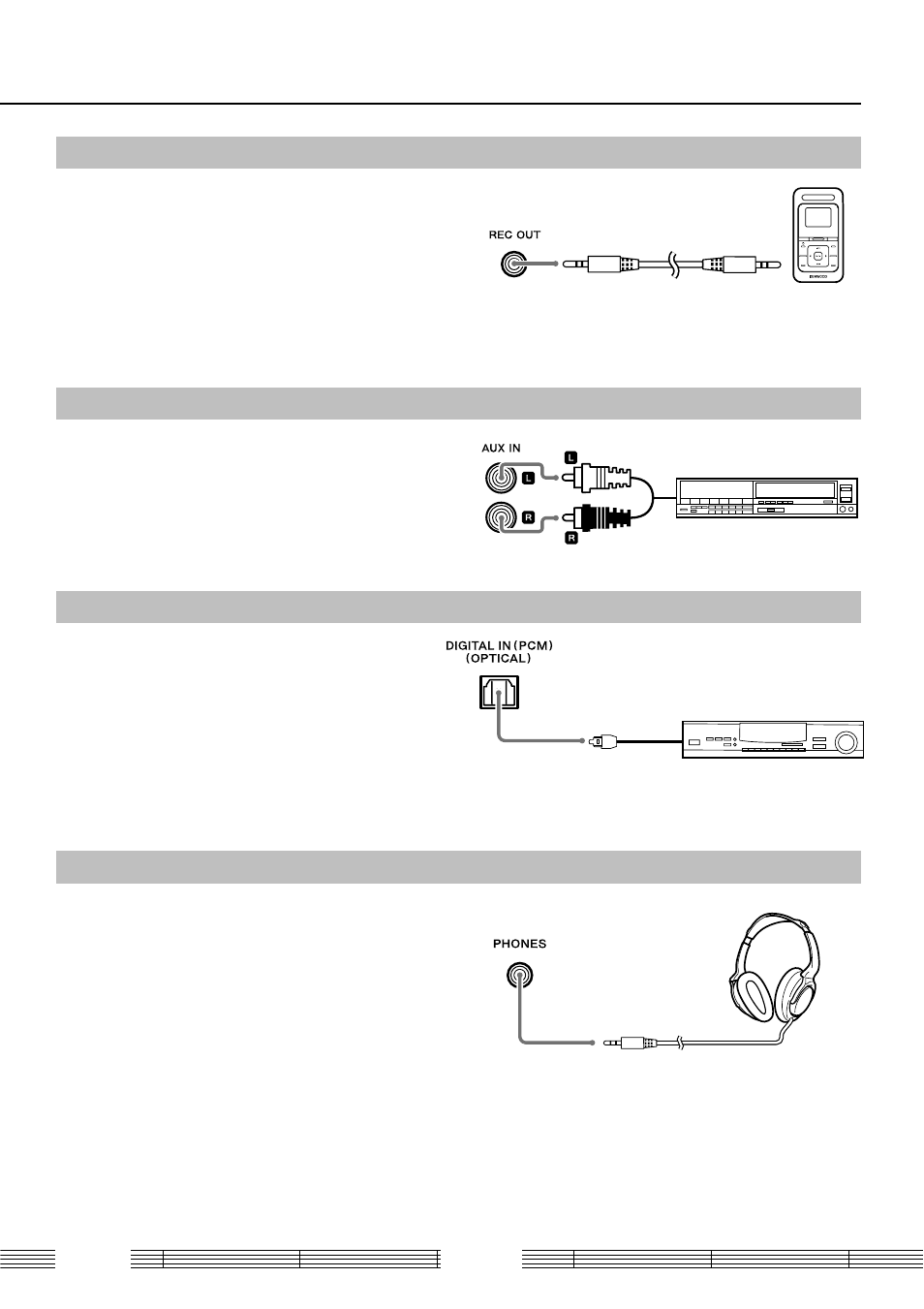

Схема соединений
PHONES
ПРЕДУПРЕЖДЕНИЕ
Предупреждаем, что избыточное звуковое давление голов-
ных телефонов или наушников может привести к потере слу-
ха.
Подключайте наушники со стереофоническим миниште-
кером к гнезду [PHONES] на лицевой панели основного
блока системы.
Подключение наушников приводит к отключению звука в
акустических системах.
REC OUT (аудиовыход для записи)
Подключите цифровой аудиопроигрыватель Kenwood/за-
писывающее устройство с функцией прямого кодирования
к гнезду [REC OUT] на задней панели системы.
- На выход [REC OUT] поступают аналоговые аудиосигналы.
Стереофонический кабель с
миништекерами (приобрета-
ется дополнительно)
К гнезду REC IN
Цифровое записывающее аудиоустройство Kenwood
c функцией прямого кодирования (MGR-A7 и т.д.)
AUX IN (аудиовход)
Соедините аудиовыход внешнего устройства (например,
видеомагнитофона) с гнездами [AUX IN] на задней пане-
ли основного блока системы.
AUDIO OUT
Видеомагнитофон и т.д.
DIGITAL IN (цифровой оптический вход)
Соедините цифровой оптический выход внешнего уст-
ройства (например, цифрового тюнера) с цифровым оп-
тическим входом [DIGITAL IN] на задней панели основ-
ного блока.
- На внешнем устройстве установите тип выходного циф-
рового аудиосигнала РСМ.
Оптический цифровой
кабель (приобретается
дополнительно)
Цифровой оптический
выход (сигналы РСМ)
Цифровой тюнер и т.д.
