КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ

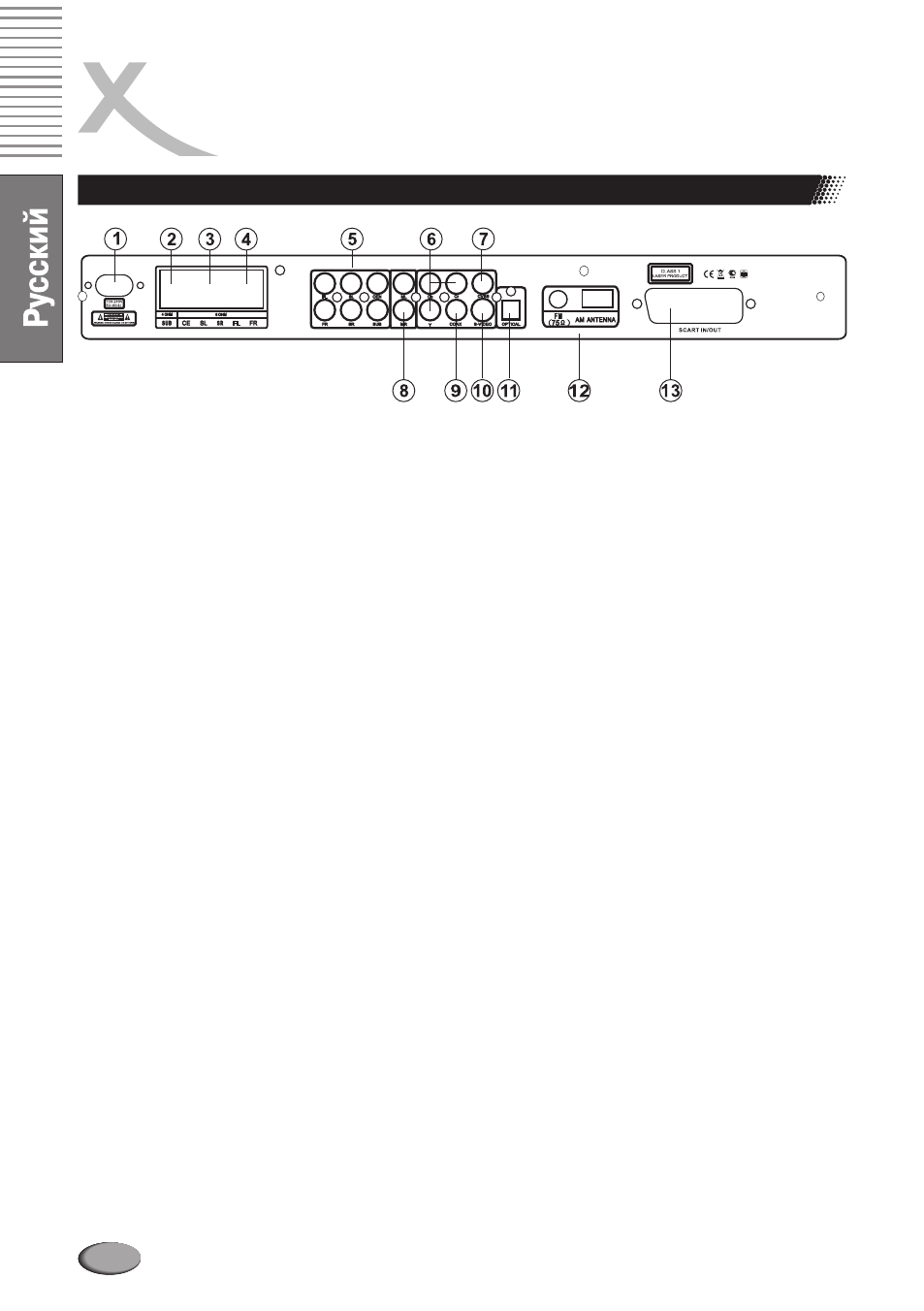

Задняя панель
10
1. Разъем электропитания
Разъем для подключения сетевого шнура. Перед подключением сетевого шнура к
р озет к е эл е к т р о п и та н и я п р о ве р ьте цел о с т н о с т ь е го в и л к и . Н е д о п ус к а й те
п е р е к ру ч и ва н и я ш н ур а и л и е го з а ж и м а п о с то р о н н и м и п р ед м ета м и . В а ш а
электрическая сеть должна удовлетворять следующим параметрам: переменный ток
100-240 В, частота 50~60Гц.
2. Центральный канал и канал сабвуфера
Четыре разъема для подключения центрального громкоговорителя и сабвуфера.
3. Тыловые каналы
Четыре разъема для подключения левого и правого тыловых громкоговорителей
окружающего звучания.
4. Фронтальные каналы
Четыре разъема для подключения левого и правого фронтальных или основных
громкоговорителей.
5. Вход для подключения внешней 5.1 акустической системы
6. Y, Cb/Pb, Cr/Pr. Компонентный видео выход.
7. Композитный (CVBS) видео выход
8. MR/ML. Стерео аудио выход
9. COAXIAL. Коаксиальный цифровой аудио выход.
10. S-VIDEO видео выход.
11. Оптический цифровой аудио выход
12. Антенна. Разъемы для подключения FM/AM антенны.
13. Разъем SCART.
