Краткое описание проектора

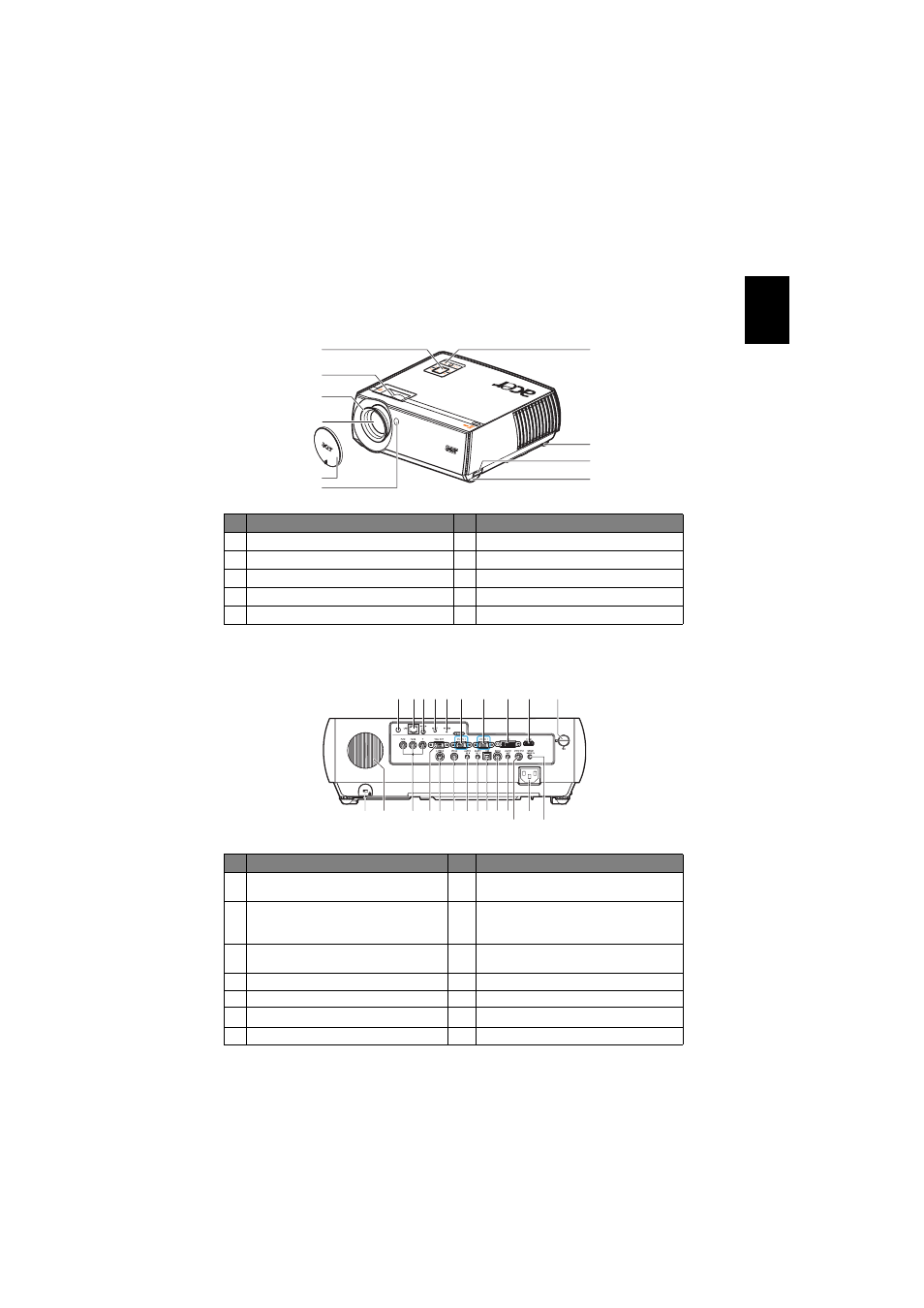

Внешний вид проектора
Передняя, верхняя панель
Задняя панель
#
Описание
#
Описание
1
Панель управления
6
Приемник дистанционного управления
2
Кольцо трансфокатора
7
Колесо регулировки наклона
3
Кольцо фокусировки
8
Кнопка подъемника
4
Вариообъектив
9
Подъемная ножка
5
Крышка объектива
#
Описание
#
Описание
1
Входной разъем аналогового сигнала
ПК (VGA IN 2)
13
Разъем аудиовхода (входы сигналов
VGA IN 1, DVI-D, HDMI)
2
Разъем входа аналогового сигнала
ПК, HDTV, компонентного
видеосигнала (вход VGA IN 1)
14
USB-разъем
3
Разъем входа DVI (для цифрового
сигнала с функцией HDCP)
15
Разъем RS232
4
Разъем HDMI
16
Разъем аудиовыхода
5
Кнопка фиксатора верхней крышки
17
Разъем выхода SPDIF
6
Гнездо замка Kensington
TM
18
Гнездо питания
7
Раструб
19
Разъем входа проводного пульта ДУ
7
2
1
6
8
3
9
5
6
4
20 21 22 23
2
3
9
24
4
6
8
10 11 12 13 14 15 16
17
18
19
5
1
7
