G243hq – Инструкция по эксплуатации Acer G243HQ
Страница 12
G243HQ
RU-11

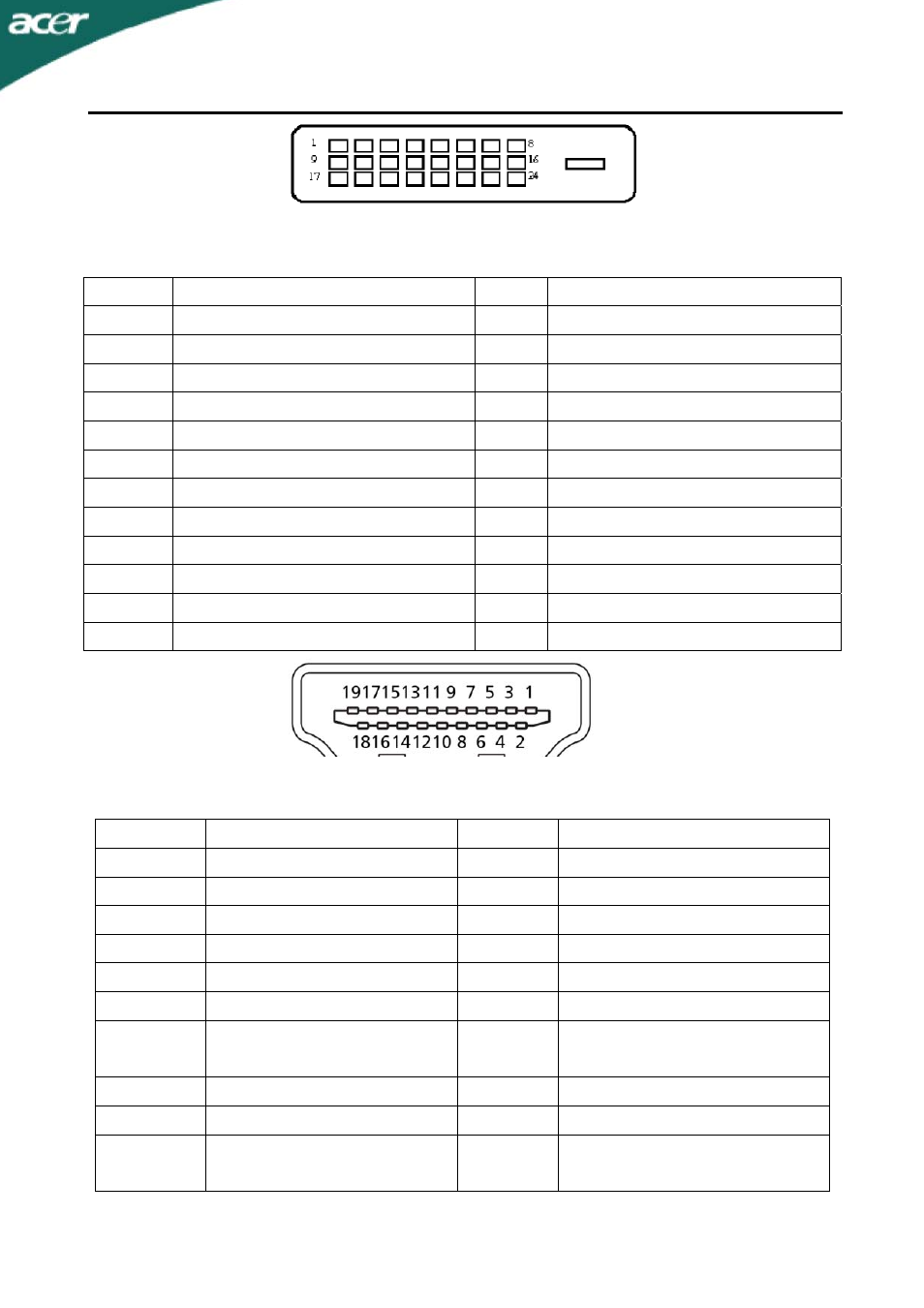

24-контактный сигнальный кабель цветного дисплея
Контакт
Значение
Контакт
Значение
1.
TMDS Data2-
13.
TMDS Data3+
2. TMDS
Data2+
14.
Питание +5 В
3.
TMDS Data 2/4Shield
15.
GND (для +5 Вhsync.vsync)
4. TMDS
Data4-
16.
Определение "горячего"подключени
5.
TMDS Data4+
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
Аналоговая синхронизация по вертикали
20. TMDS
Data5-
9.
TMDS Data1-
21.
TMDS Data5+
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3 Shield
23.
TMDS Clock+
12.
TMDS Data3-
24.
DDC TMDS Clock
19-контактный сигнальный кабель цветного дисплея*
КОНТАКТ №
Описание
КОНТАКТ №
Описание
1
Данные TMDS 2+
2
Данные TMDS 2 экран
3
Данные TMDS 2-
4
Данные TMDS 1+
5
Данные TMDS 1 экран 6
Данные TMDS 1-
7
Данные TMDS 0+
8
Данные TMDS 0 экран
9
Данные TMDS 0-
10
Тактовый сигнал TMDS +
11
Тактовый сигнал TMDS, экран 12
Тактовый сигнал TMDS -
13
CEC 14
Зарезервировано (нормально
замкнутое состояние в устройстве)
15 SCL 16 SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение "горячего"
подключения
