Инструкция по эксплуатации Acer P1303W
Страница 14
4
Р
усс
кий

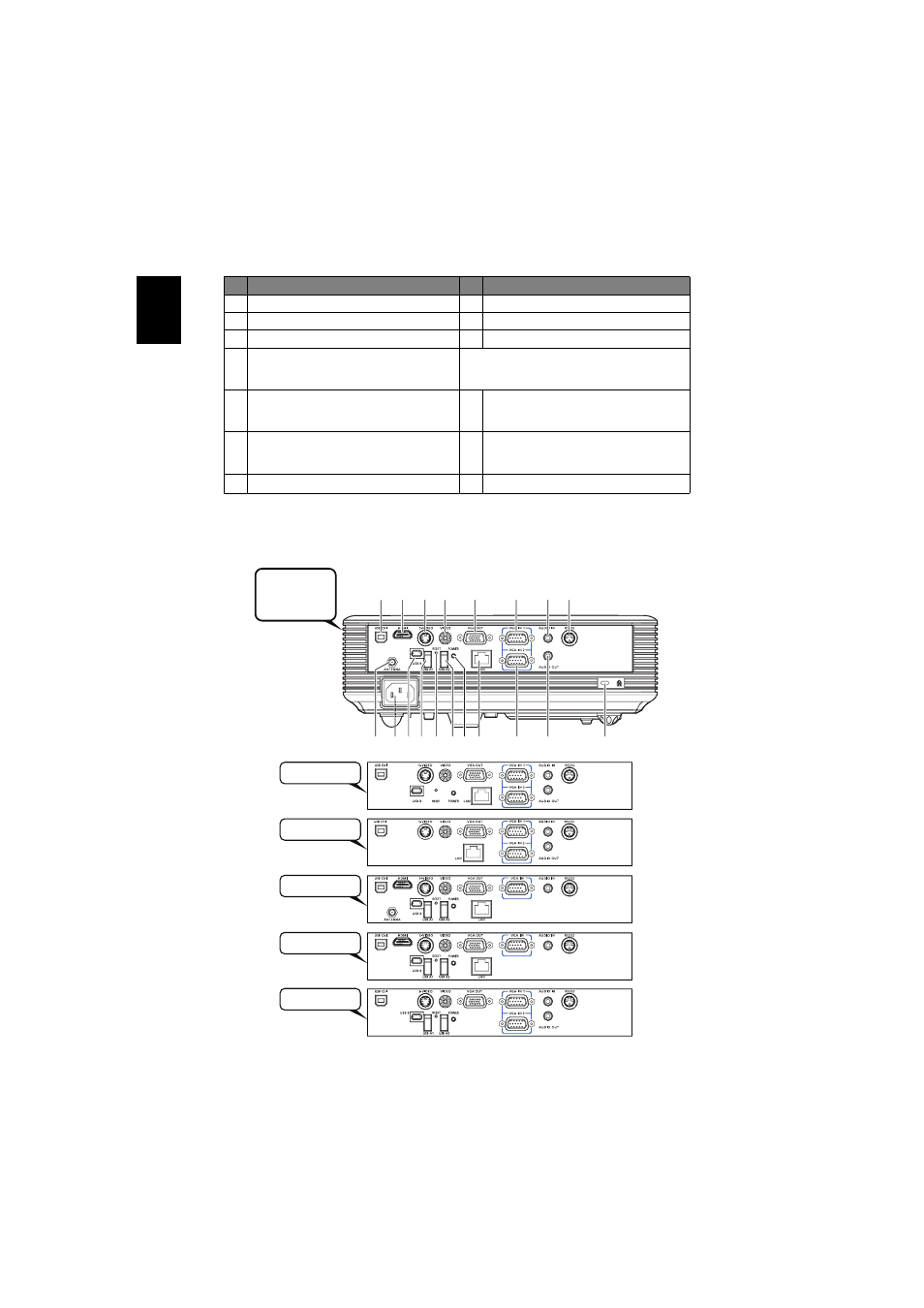

Обратная сторона (модели P1100A/P1100C/P1200A/P1200B/
P1200C/P1200n/P1200i/P1300WB)
#
Описание
#
Описание
1
Гнездо питания
8
Разъем аудиовхода
2
USB-разъем
9
Разъем RS232
3
Разъем HDMI
10 Гнездо замка Kensington
TM
4
Разъем выхода для сквозного
подключения монитора (VGA-Out)
Перечисленные ниже элементы
относятся только к серии P1203/P1206/
P1303W:
5
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN/VGA IN 1)
11
*
Разъем выхода постоянного тока, 12 В
6
Разъем входа полного видеосигнала
12
*
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN 2)
7
Разъем входа S-Video
13
*
Разъем аудиовыхода
16
10
2
19
13
11
9
15
3
4
5
6
7
8
1
18
12
1714
P1100A/P1200A/
P1200B/P1200C/
P1100C/P1200i/
P1200n/P1300WB
P1100A/P1200A
P1200n
P1200i
P1200B/P1300WB
P1100C/P1200C
