Подготовка к эксплуатации

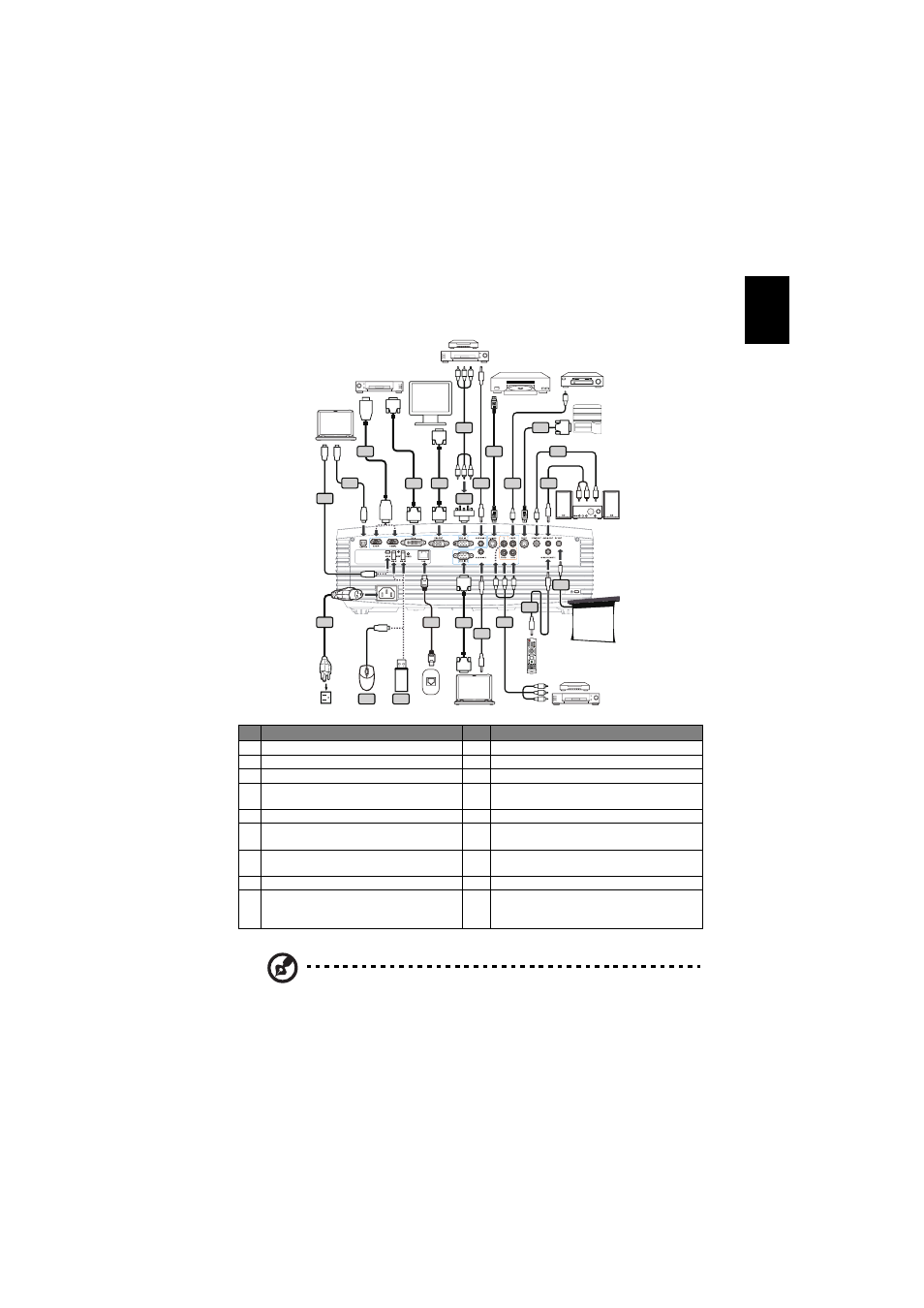

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание."*" Устройства USB с потребляемым током более 500
мА не поддерживаются. В этом случае обеспечьте внешнее
питание устройства USB.
#
Описание
#
Описание
1 Кабель питания
10 Кабель полного видеосигнала
2 Кабель USB
11 Кабель RS232
3 Кабель HDMI
12 Кабель SPDIF
4 Кабель DVI
13
Аудиокабель со штекерами/разъемами
RCA
5 Кабель VGA
14 Кабель локальной сети
6
Преобразователь сигнала VGA в
сигнал HDTV
15
Аудиокабель со штекерами для
проводного пульта ДУ
7
Кабель раздельного видеосигнала с 3
разъемами RCA
16 Кабель питания постоянного тока, 12 В
8 Аудиокабель со штекерами
17 Мышь
9 Кабель S-Video
18
(*)
Жесткий диск или флэш-память с
интерфейсом USB
WiFi-адаптер с разъемом USB
1
USB
17
14
16
DVI-D
DVI-D
4
2
USB
USB
RS232
RS232
11
D-Sub
D-Sub
5
Y
Y
10
8
R B G
HDTV adapter
R B G
6
7
13
R W
9
R
B
G
7
R
B
G
D-Sub
D-Sub
5
8
B
B
12
HDMI
HDMI
3
USB
2
USB
18
15
DVD-плеер,
ТВ-приставка,
HDTV-приемник
DVD-плеер
Видеовыход S-Video Видеовыход
Интернет
DVD-плеер,
ТВ-приставка,
HDTV-приемник
