3

Р

усс

кий

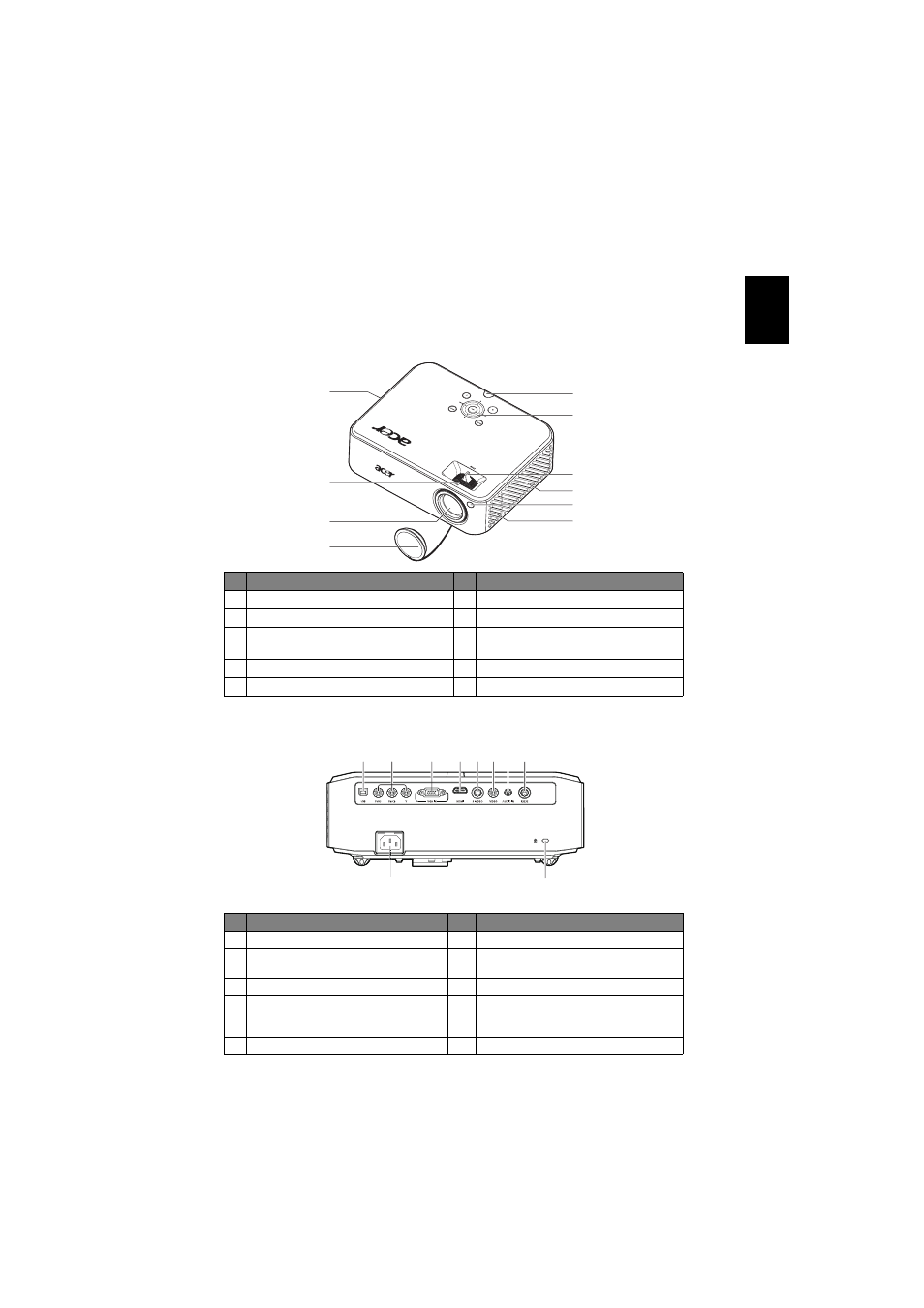

Описание проектора

Внешний вид проектора

Передняя, верхняя панель

Задняя панель

#

Описание

#

Описание

1

Вентиляция (выход)

6

Панель управления

2

Кольцо фокусировки

7

Регулятор увеличения

3

Объектив с переменным фокусным
расстоянием

8

Вентиляция (вход)

4

Крышка объектива

9

Акустическая система

5

Приемник дистанционного управления

#

Описание

#

Описание

1

Гнездо питания

6

Разъем входа S-Video

2

USB-разъем

7

Разъем входа композитного
видеосигнала

3

Разъем входа YPbPr/YCbCr

8

Разъем аудиовхода

4

Разъем входа аналогового сигнала
ПК, HDTV, компонентного
видеосигнала (вход VGA IN)

9

Разъем RS232

5

Разъем HDMI

10

Гнездо замка Kensington™

6

2

4

3

5

7

1

8

9

5

2

3

4

5

7

9

1

10

6

8
