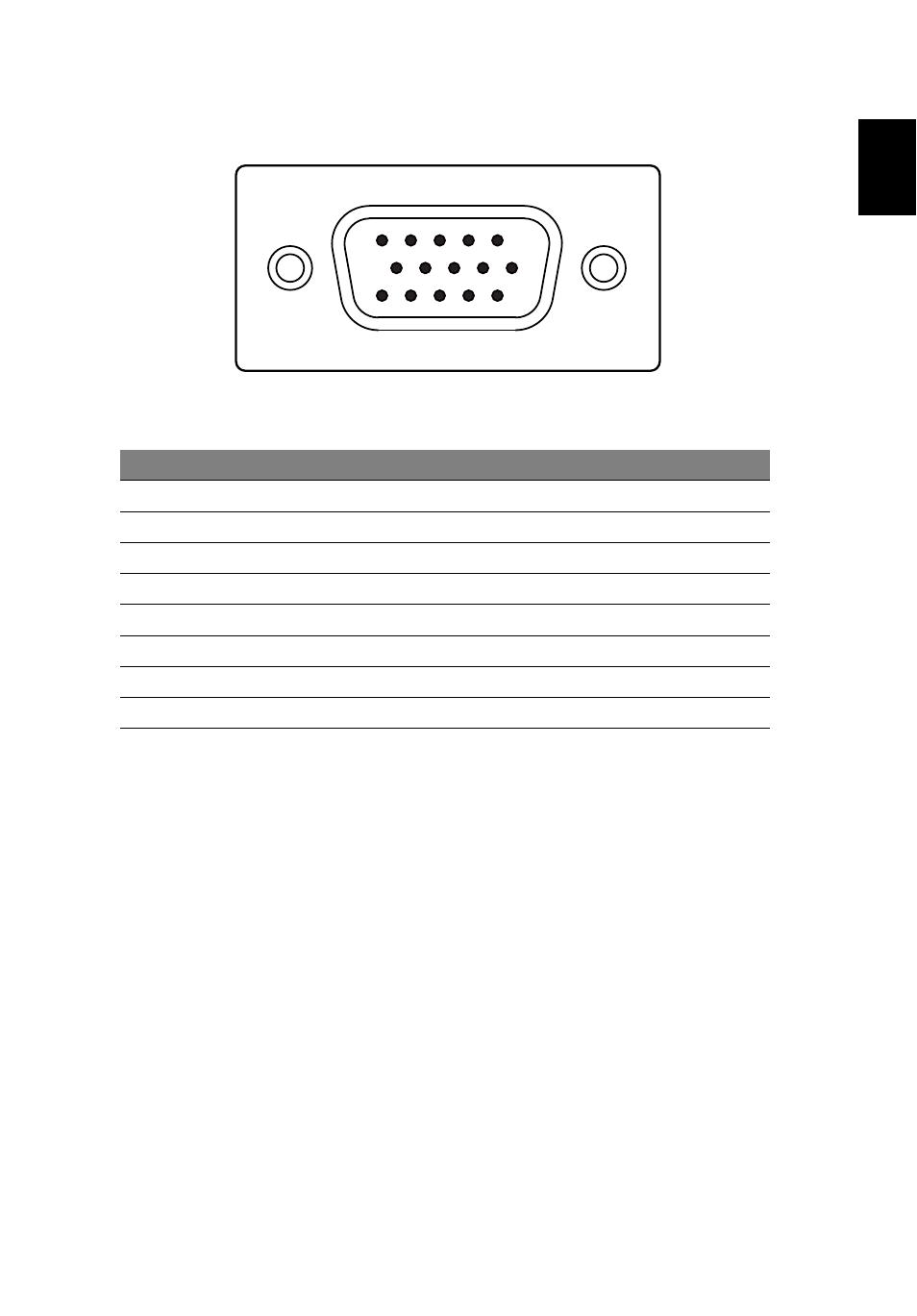

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № ОПИСАНИЕ
КОНТАКТ № ОПИСАНИЕ
1
Красный
9
+5V
2
Зеленый
10
Logic Ground
3
cиний
11
Monitor Ground
4
Monitor Ground
12
DDC-Serial Data
5
DDC-return
13
H-Sync
6
R-Ground
14
V-Sync
7
G-Ground
15
DDC-Serial Clock
8
B-Ground
1
5
6
10
11
15
5
