3

Ру
сский

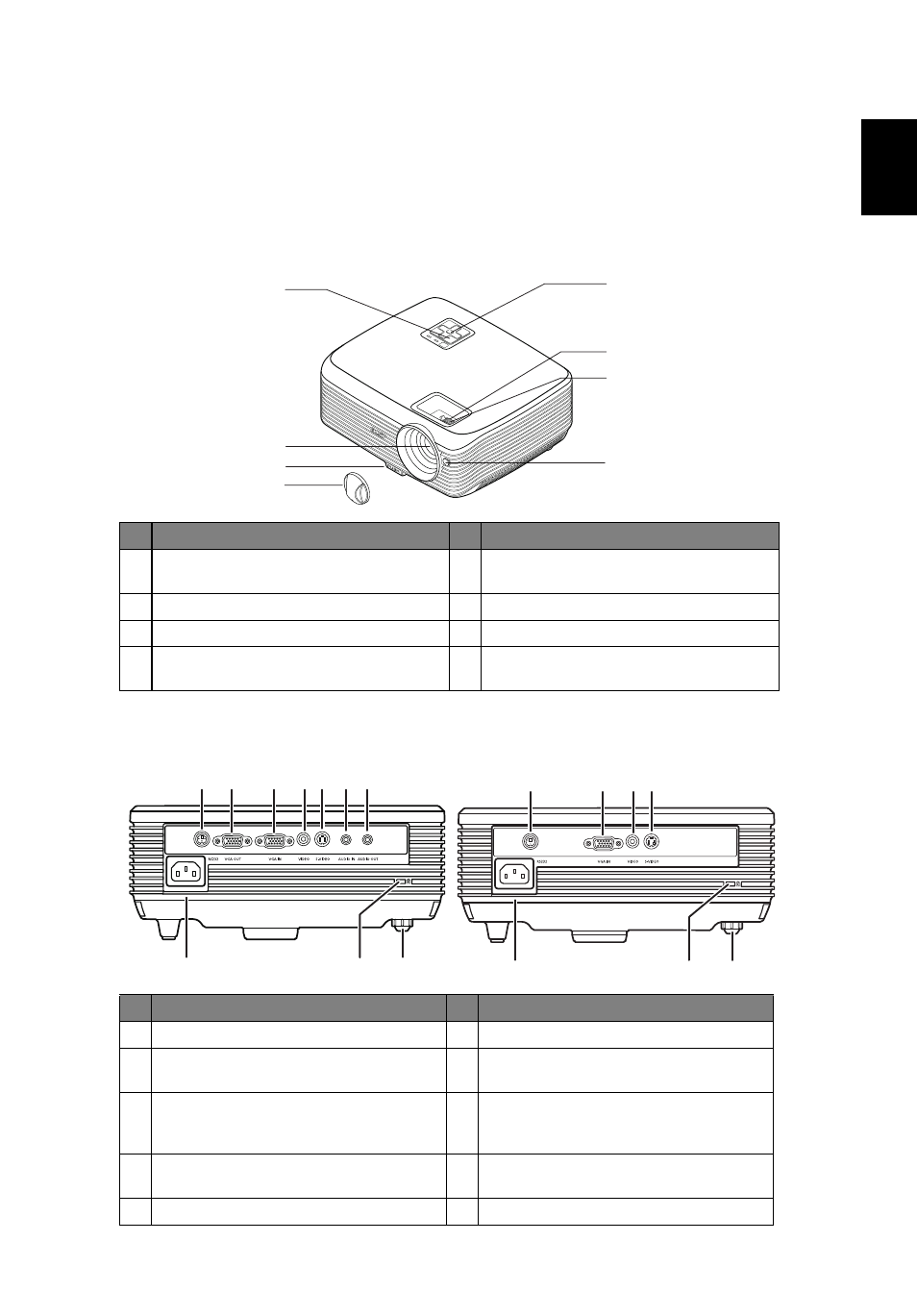

Краткое описание проектора

Внешний вид проектора

Передняя, верхняя панель

Задняя панель

#

Описание

#

Описание

1

Кнопка питания и индикатор

питания

5

Панель управления

2

Объектив проектора

6

Кольцо трансфокатора

3

Кнопка подъемника

7

Кольцо фокусировки

4

Крышка объектива

8

Приемник дистанционного

управления

#

Описание

#

Описание

1

Разъем RS232

6

Разъем аудиовхода

2

Разъем выхода для сквозного

подключения монитора

7

Разъем аудиовыхода

3

Разъем входа аналогового

сигнала ПК, HDTV, компонентного

видеосигнала

8

Гнездо питания

4

Разъем входа композитного

видеосигнала

9

Гнездо замка Kensington™

5

Разъем входа S-Video

10 Регулировка наклона

1

4

3

2

6

7

5

8

9

1

2

3

4 5

6 7

8

10

(X1230/X1230K/X1230S/X1235)

1

3

4 5

8

10

9

(X1130)
