Очистка

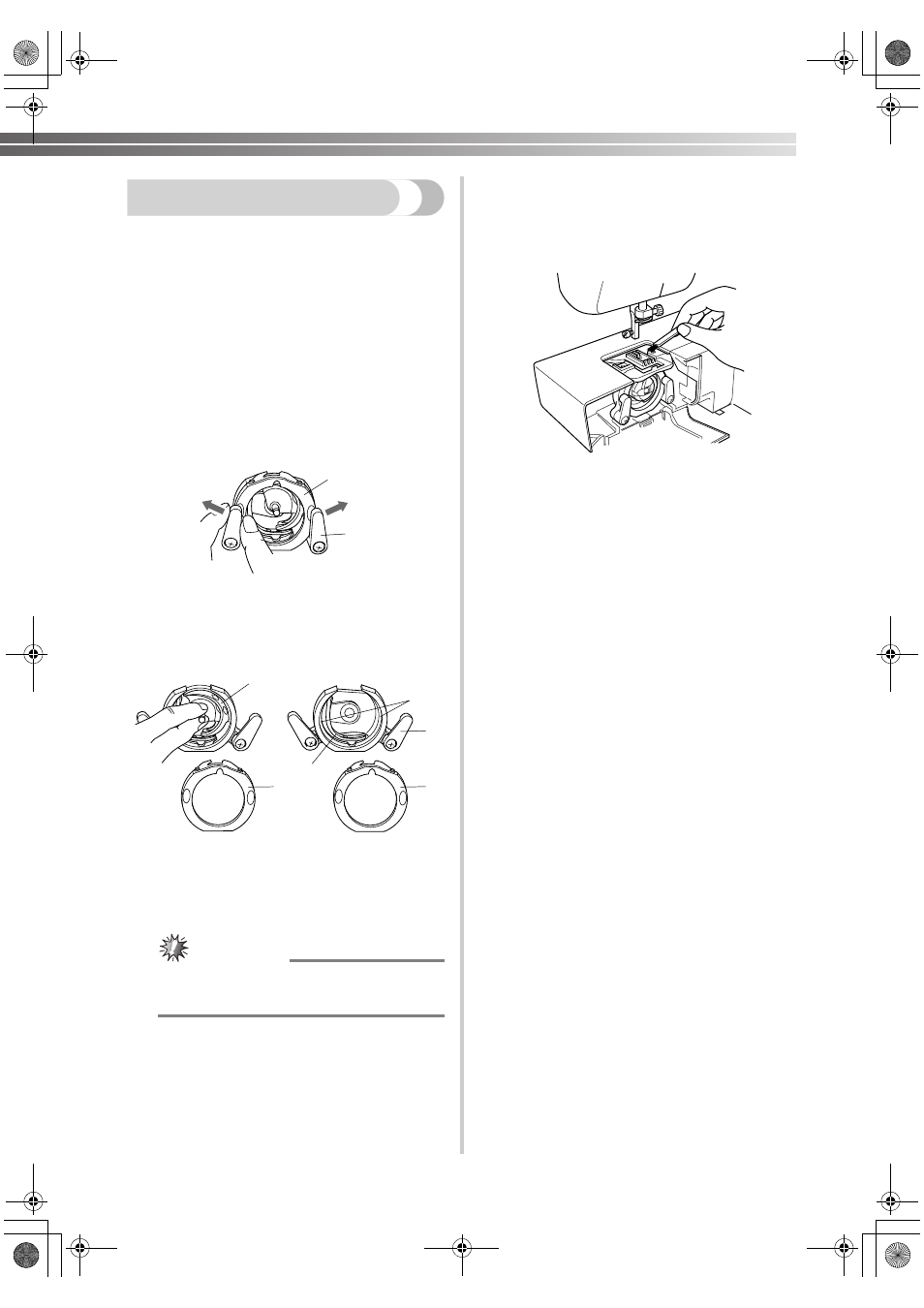

■ Извлечение челнока
1
Поднимите иглу в крайнее верхнее положение
и отключите электропитание машины.
2
Снимите столик приставку и откройте
крышку челночного устройства в передней
части рукавной платформы.
3
Выньте шпульный колпачок из челнока,
открыв и потянув защелку.
4
Раздвиньте фиксирующие рычажки в стороны
от стопорного кольца, чтобы вынуть его.
1 Стопорное кольцо
2 Фиксирующий рычажок
5
Выньте челнок, взяв его за центральный
стержень и потянув на себя.
1 Стопорное кольцо
2 Фиксирующий рычажок
3 Челнок
4 Поводок
5 Гнездо челнока
Примечание
● Когда игла находится в нижнем положении,
челнок вынуть нельзя.
■ Очистка челночного устройства
1
С помощью щеточки очистите от скопившихся
волокон ткани и нитей стопорное кольцо,
челнок, поводок и гнездо челнока.
2
Протрите дорожку качения тканью,
смоченной машинным маслом.
3
Очистите челнок, как описано в шаге
2
.
4
При повторной установке снятых частей
удерживайте стопорное кольцо в таком
положении, чтобы паз в нем находился
наверху, и тем временем сдвиньте
фиксирующие рычажки назад в исходное
положение.
■ Очистка гребенок транспортера
1
Снимите игольную пластину, вывинтив винты
монеткой.
2
Очистите щеточкой верхнюю часть гребенок
транспортера и корпус челнока.
1
2
5
1
2
4
3
