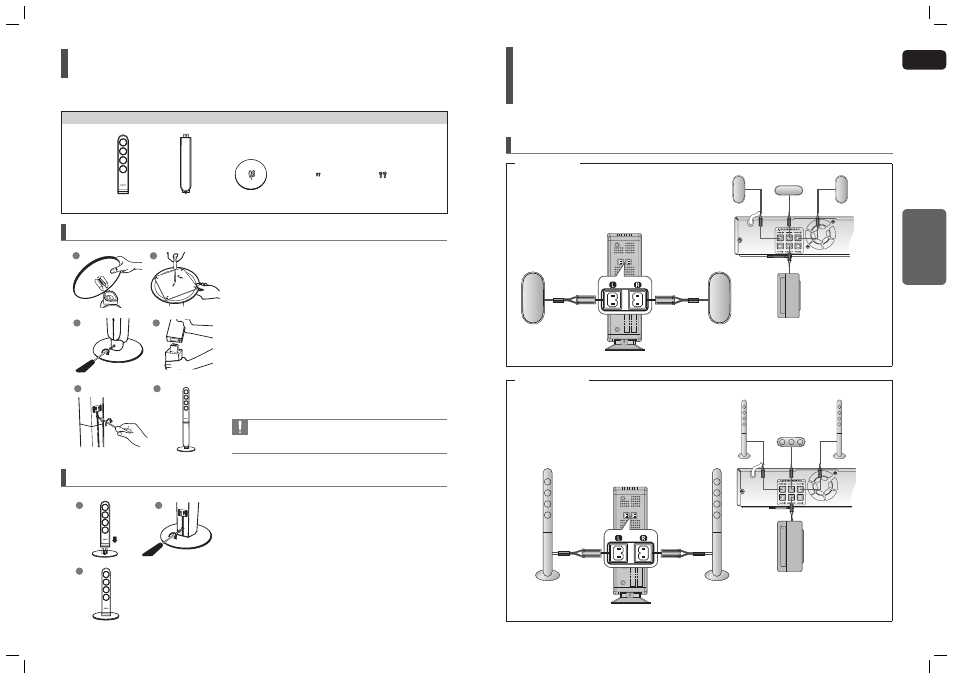

Страница 8
14
RUS
СОЕДИНЕНИЯ
15
Подключение беспроводного приемного
модуля/усилителя (приобретается отдельно)
Чтобы иметь возможность подключения тыловых громкоговорителей без проводов, приобретите у
вашего дилера компании Samsung модуль беспроводного приема и TX-карту.
После приобретения беспроводного приемного модуля (SWA-3000)
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Пр)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Тыловой
громкоговоритель
(Л)
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
HT-KX30
HT-TKX35
Установка громкоговорителей
Как установить громкоговоритель на стойку
1
Поверните стойку сверху вниз и установите ее
на основание.
2
С помощью отвертки заверните два шурупа
(A) в отверстия, отмеченные стрелками, как
показано на рисунке.
3
Заверните шуруп (B) в отверстие на задней
части СТОЙКИ громкоговорителя.
4
Соедините собранную стойку с громкоговорителем.
5
С помощью отвертки заверните другой
шуруп (B) в отверстие на задней части
громкоговорителя, как показано на рисунке.
6
Так выглядит правильно установленный на
стойке ГРОМКОГОВОРИТЕЛЬ .
Устанавливайте громкоговоритель на ровной и
устойчивой поверхности. Иначе он может легко
опрокинуться.
Как установить громкоговоритель на основание стойки
1
Соедините громкоговоритель с основанием
стойки.
2
С помощью отвертки заверните шуруп (B) в
отверстие на задней части громкоговорителя,
как показано на рисунке.
3
Так выглядит правильно установленный на
основании стойки ГРОМКОГОВОРИТЕЛЬ
•
3
4
1
2
6
5
ШУРУПЫ (B)
ШУРУПЫ (A)
ОСНОВАНИЕ СТОЙКИ
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
Комплект для сборки громкоговорителя
(HT-TKX35)
1
2
3
