8. Кнопки !/"
Используются для выбора программ и редакции эффектов.
9. Разъем OUTPUT
Выходной разъем для подключения усилителя или наушников.
10. Разъем INPUT
Служит для подключения гитары.
11. Разъем AUX (стерео)
Служит для подключения аналогового выхода внешнего аудиоустройства.
12. Разъем DC 4.5V
Служит для подключения опционального сетевого адаптера (4.5 В постоянного тока).
13. Кнопки 3/4
Используются для выбора редактируемого параметра, а также работы в режиме фразового тренажера.
14. Выключатель питания/подсветки
Использование подсветки заметно сокращает срок службы батарей.
15. Колесо ввода
Используется для изменения общего уровня, редакции эффектов и выбора программ.
16. Кнопка TAP
Служит для ручного ввода времени задержки или темпа ритма двойным нажатием в нужном темпе.
17. Кнопка NOTCH
Включает эффект и вызывает отображение страницы редакции данного эффекта.
18. Кнопки режимов
Переключают прибор в режимы Rhythm & Bass, Phrase Trainer èëè AUX Pitch.

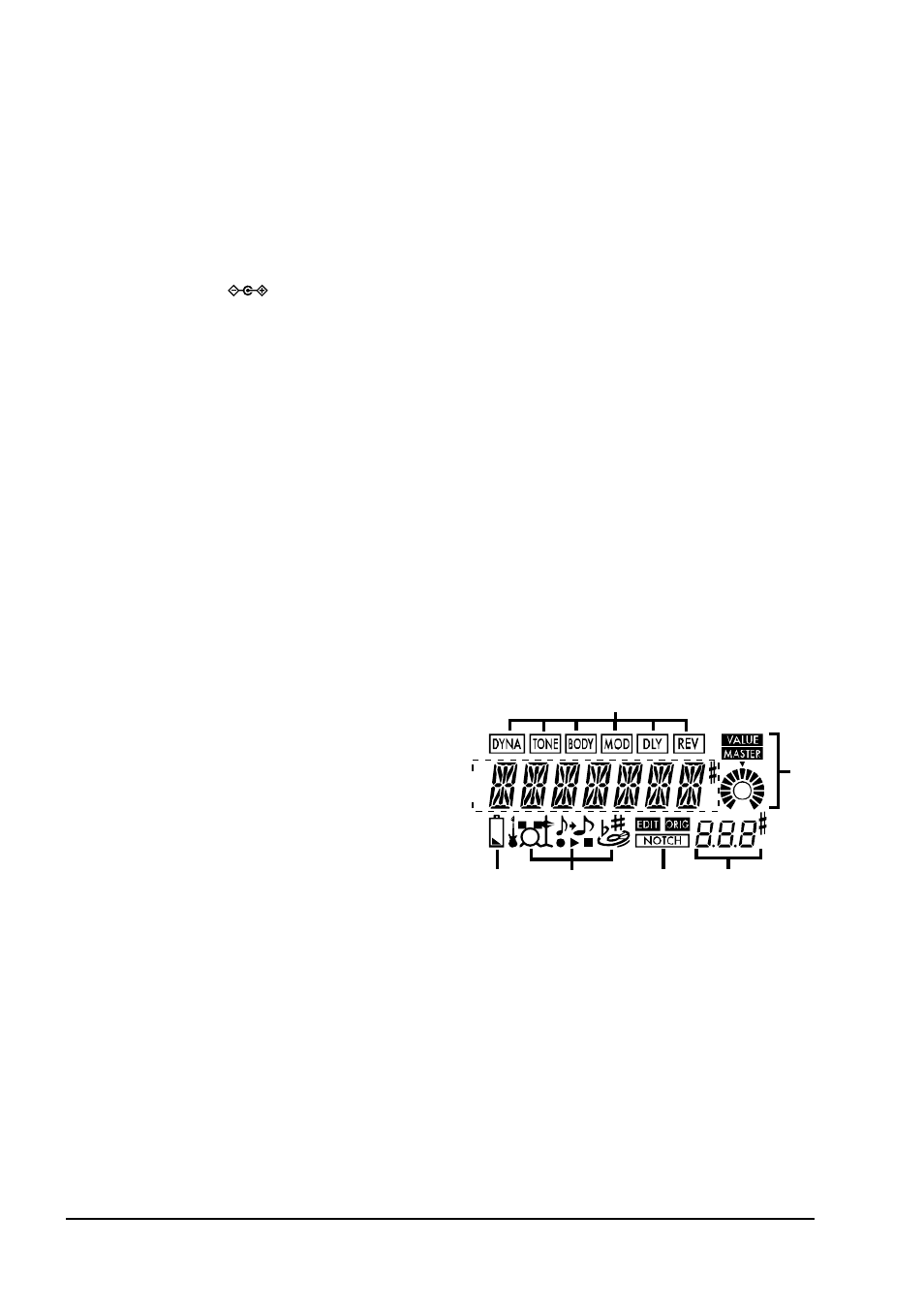

Дисплей
a. Цепочка эффектов
Отображает статус вкл./выкл. каждого модуля
эффектов: DYNA, TONE, BODY, MOD, DLY è REV.
b. Имя программы/Тип эффекта
В режиме обхода/мьюта функционирует в качестве
тюнера.
c. Иконка разряда батареи
Светится при разряде батареи.
d. Иконки режимов
Светятся в режимах AUX Pitch, Phrase Trainer èëè Rhythm & Bass.
e. Иконки EDIT, ORIG, NOTCH
Иконка EDIT загорается при входе в режим редакции. Иконка ORIG загорается при равенстве значения
параметра сохраненному в программе. Иконка NOTCH загорается при включении эффекта Notch.
f. Дисплей номера программы/значений
При смене мастер-уровня здесь в течение нескольких секунд отображается его значение. При редакции
здесь отображаются значения параметров.
g. Иконки Master/Value, барограф
Когда светится MASTER, графически отображается мастер-уровень программы. Когда светится VALUE,
графически отображается значение параметра.
6 Korg PANDORA PX4A. Руководство пользователя
a
b
c d e f
g
