18 | Дискуссионная система CCS 900 Ultro | Оборудование управления
Обеспечивает питанием до 50 пультов участников
Центральный блок имеет два магистральных выхода для
проходного подключения устройств ввода. К каждому
магистральному выходу можно подключить до 25 пультов
участников при максимальной длине системного кабеля
100 м.
Обеспечивает управление системой из 150 пультов
участников.
В дискуссионной системе может одновременно
использоваться до 3 центральных блоков для
обеспечения питанием и управления 150 пультами
участников. При такой конфигурации один центральный
блок выступает в качестве главного контроллера всей
системы.
Встроенный громкоговоритель
Встроенный громкоговоритель и разъем для наушников
позволяют следить за ходом конференции.
Обеспечивает подключение внешнего оборудования к
системе
Посредством блока управления к дискуссионной
системе CCS Ultro может быть подключено следующее
оборудование.
•
Внешний проводной или беспроводной микрофон -
позволяет принимать участие в обсуждении
приглашенным гостям и аудитории. (Примечание:
внешний микрофон выключается при нажатии
кнопки на пульте председателя и в том случае, когда
система работает в режиме "только председатель")
•
Внешняя система голосового оповещения - для
трансляции хода заседания для аудитории в этом же
или соседнем помещении
•
Магнитофон - для записи и последующего
воспроизведения хода заседания и переговоров
•
Аудиооборудование - для трансляции фоновой
музыки
•
Устройство сопряжения с телефонной сетью - для
обеспечения возможности удаленному делегату
участвовать в конференции по телефону
•
Внешнее оборудование для обработки аудиосигнала -
имеется монтажный разъем
Органы управления и индикаторы
Верхний
•
Сетевой выключатель
•
Графический дисплей, отображающий информацию
о состоянии (CCS‑CURD)
•
5 сенсорных клавиш для настройки и управления
встроенным записывающим устройством MP3
(CCS‑CURD)
•
Регулятор громкости громкоговорителей для
установки уровня громкости громкоговорителей
пультов участника. Этот регулятор позволяет также
установить максимальный уровень громкости для
выхода наушников устройств ввода и пульта
управления.
•
Переключатель режима работы микрофонов для
установки количества одновременно активных
микрофонов и для выбора одного из четырех рабочих
режимов (плюс тестовый режим)
•
Индикатор питания

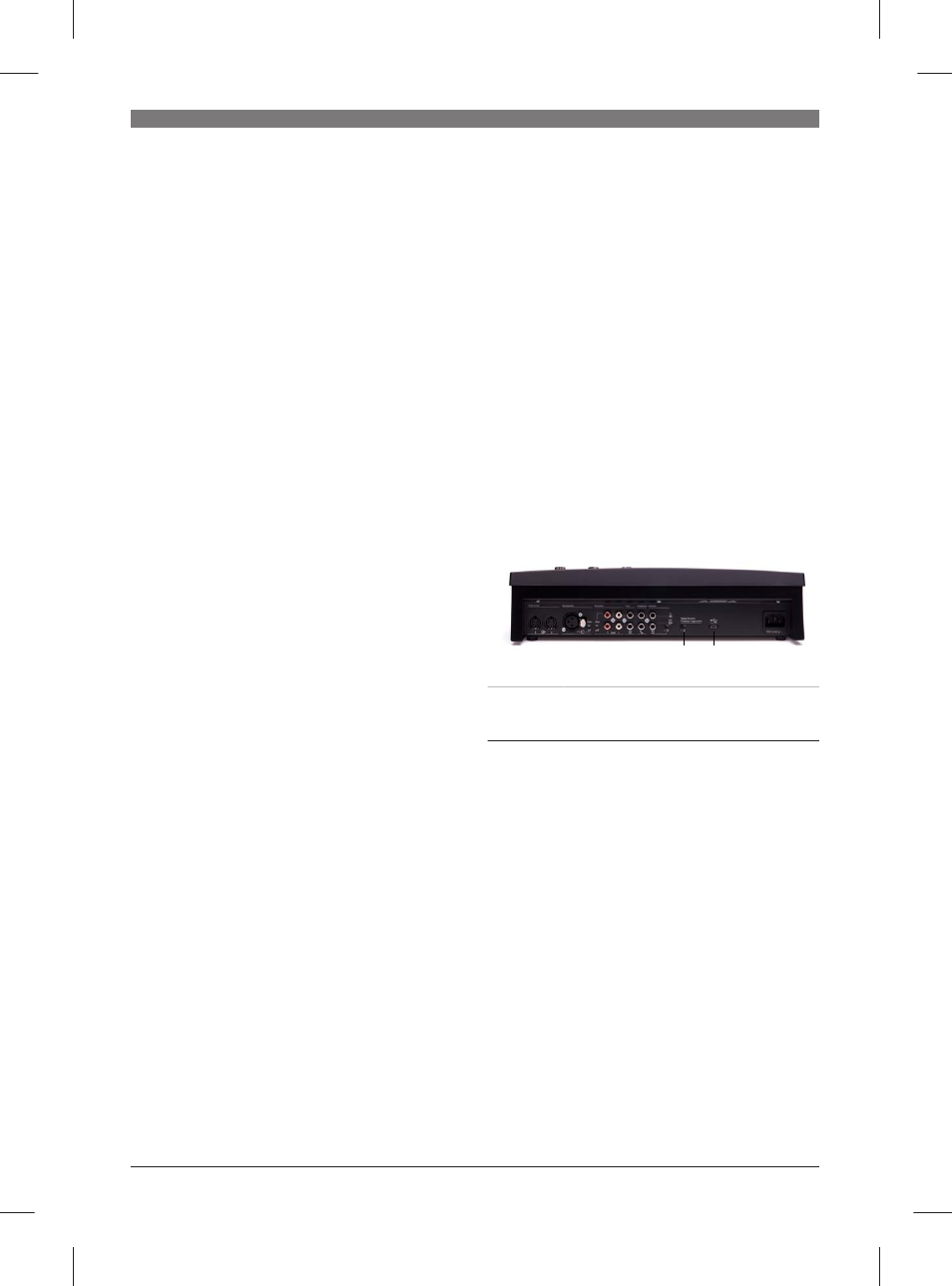

Задняя панель
•
Выключатель цифрового подавления акустической
обратной связи (CCS‑CUD, CCS‑CURD)
•
Регулятор усиления на входе микрофона
•
Регулятор усиления на входе внешнего
записывающего устройства
•
Обходной переключатель монтажного разъема
Подключения
Верхний
•
Одно гнездо 3,5 мм для стереонаушников
Задняя панель
•
Один вход источника переменного тока
•
Два 7-контактных круглых гнезда для подключения
входа магистральной линии / выхода проходного
подключения
•
Одно 3-контактное гнездо XLR для входа микрофона
(может использоваться в качестве линейного входа
делителем мощности 50 дБ)
•
Одна пара разъемов типа "тюльпан" - линейный вход/
выход
•
Одна пара разъемов типа "тюльпан" - телефонный
вход/выход
•
Одна пара разъемов типа "тюльпан" - вход/выход
монтажного разъема
•
Две пары разъемов типа "тюльпан" (правый/левый
канал) для входа/выхода внешнего записывающего
устройства
•
Интерфейс USB (CCS‑CURD)
1
2
1
CCS‑CUD, CCS‑CURD
2
CCS‑CURD
Состав изделия
Количе-
ство
Компонент
1
Пульт управления
1
Делитель мощности 50 дБ
1
Руководство пользователя
1
Шнур питания
