тройствами. Выход FAULT сигнализирует о неис-
правности. Зеленый светодиодный индикатор сигна-
лизирует о нормальной работе устройства.
Модуль контроллера батареи BCM‑0000‑B контроли-
рует источник питания и заряд батарей (2 x 12 В/
45 Ач), в зависимости от температурных параметров
и настроек.
Каждый выход напряжения оснащен электронным
предохранителем. Все выходы могут быть соедине-
ны параллельно.
Сертификаты и согласования
Соответствие стандартам:
• EN 54-4:1997/A1:2002
• EN 54-17:2005
Регион
Сертификация
Европа
CE
FPP-5000
Германия
VdS
G 205050 FPP-5000
Европа
CPD
0786-CPD-20357 FPP-5000
Замечания по установке/конфигурации

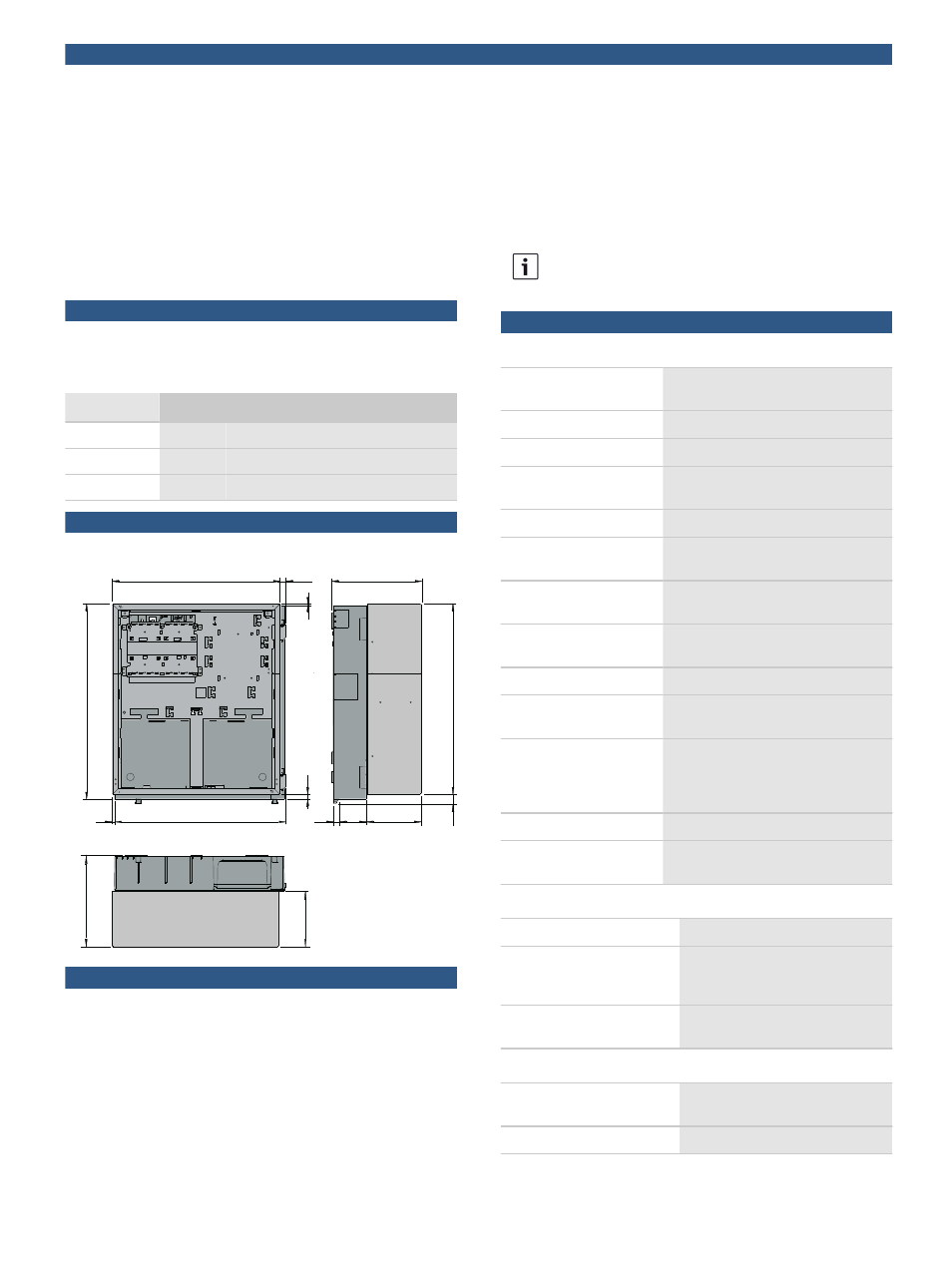

Размеры для установки
502
515
236
25
3
440
15,5
145
14
452,5
3
77
12
236
145
Состав изделия
Кол-во
Компоненты
1
PMF 0002 A Корпус для источника питания, установка в
раму, средний, с кронштейном для источника питания
1
FMH 0000 A Монтажная рама средняя
1
UPS 2416 А Универсальный источник питания 24 В/6 A
1
PRS 0002 A Шасси панели короткое
1
BCM‑0000‑B Модуль контроллера батарей
1
CPB 0000 A Комплект проводов BCM/UPS
1
CBB 0000 A Комплект проводов BCM-АКБ
1
Соединительный кабель батареи для монтируемого в ра-
му корпуса
1
Дополнительная упаковка
Замечания
Опционально: Шина заземления FPO‑5000‑EB
Техническое описание
Электрические характеристики
Диапазон входного на-
пряжения
100 В - 240 В перем. тока
Диапазон частот на входе
50 Гц - 60 Гц
КПД
85 %
Время перекрытия
> 100 мсек при 230 В переменного
тока
Напряжение на выходе
• Сетевое питание
26 - 29 В пост. тока (в зависимости от
температуры)
• Номинальное на-
пряжение от сети
26,8 В пост. тока (при 40 °C)
• Питание от бата-
реи
от 21 до 23 В пост. тока
Макс. ток на выходе
6 А
Макс. выходная мощ-
ность
160 Вт (постоянная)
Нагрузка на выходах не-
исправности BAT FAULT,
AC FAULT и общей неис-
правности
0 В / от 0 до 20 мА
Выходы напряжения
• 2 переключающих
выхода
+24 В / 2,8 A (20,4-30 В), с резерви-
рованием от батареи
Механические характеристики
Материал корпуса
Окрашенная листовая сталь
Цвет корпуса
Серый сланец, RAL 7015
Лицевая сторона: серый антрацит,
RAL 7016
Размеры (в установленном
положении)
527 x 456 x 236 мм
Условия окружающей среды
Классы оборудования в со-
ответствии с EN 60950
Класс оборудования I
Рабочая температура
От -5 °C до +50 °C
2 | FPP‑5000 Комплект внешнего блока питания 24 В/6 А
